電機的種類：分為有刷和無刷兩類。有刷主要有空心杯和碳刷型的直流電機，主要是可以體積做到非常小，價格相對來說便宜。無刷的應用一般為稍大型的飛行器，載重大，可以有更廣范的用途。無刷電機的型號說明，例如：2218 KV2000, 22代表電機的外轉子直徑22mm，18代表轉子的高度為18mm, KV2000,代表電機的轉速，代表電壓每增加1V電機的實際轉速增加2000rpm/min。
電 調：驅動電機用的調速器，無刷驅動相對來說要復雜需要單獨的控制ＭＣＵ，控制三相橋驅動，有刷的一般為一個功率器件去驅動，都是通過調節ＰＷＭ信號的脈沖寬度來控制各個電機的轉速。多大功率的電機要選合適的電調來驅動。

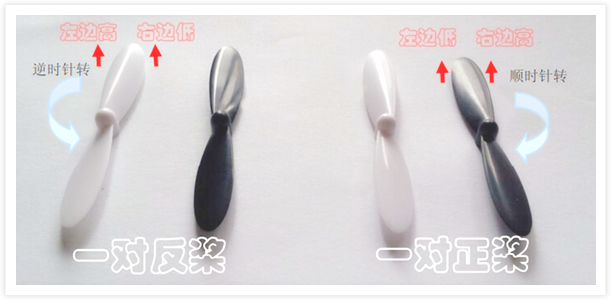

正反槳：槳的選用和電機的參數相關。多大的電機選多大的槳。不可以小馬拉大車。
電 池：四旋翼使用重量輕，容量大的電源，動力型鋰電池是首選，參數主要包括標稱電壓，容量和瞬間放電能力，例如：2S/1500maH 25C,表明電壓為2*3.7=7.4V 容量1500maH 瞬間放電能力為25*1500ma = 37.5A。

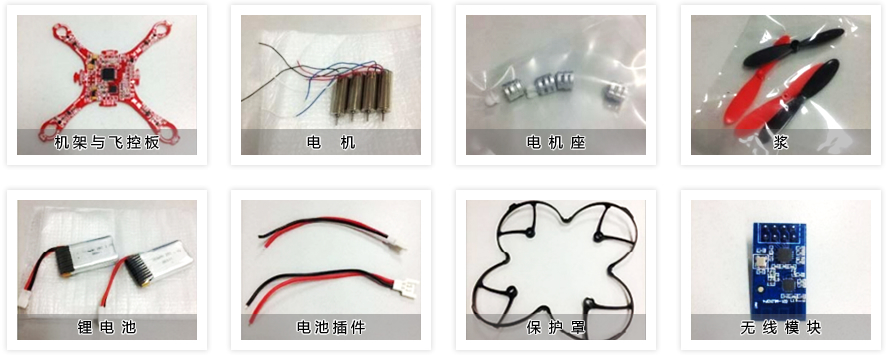

機 架：主要就是固定電機相關的地方，外形可以多種多樣。一般都用超輕，結實，薄的材料加工而成。

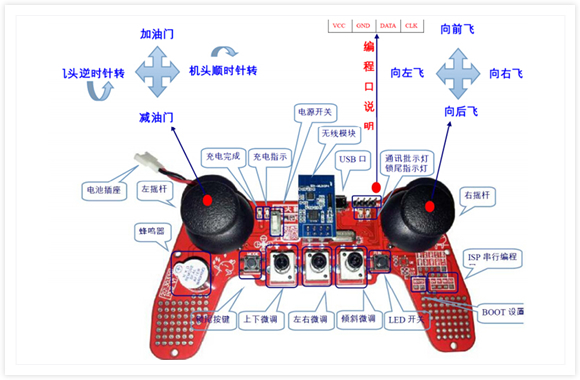

遙控器：主要為發送各種控制命令�，F(xiàn)用的頻段為２.４Ｇ，正常的四旋翼至少為四通道，通道數越多，說明可以控制的功能也就越多。成品商用的遙控器，可控范圍一般是幾百米至上千米。價格也不一致，常用的至少幾百，好一點的上千一臺了。
飛 控：為四旋翼的核心部件，沒有飛控，組裝好的四旋翼相當于無頭、無翅膀的蒼蠅，想飛都飛不起來。飛控主要組成，微處理器，陀螺儀，加速度傳感器，地磁傳感器，氣壓計，空速計，ＧＰＳ，無線接收模塊組成。微處理器通過從各路傳感器獲取實時的數據，經過捷聯慣導算法，求出姿態角，再根據無線接收機收到的遙控命令數據進行比較計算出控制量然后分別對這些 據無線接收機收到的遙控命令數據進行比較，計算出控制量，然后分別對這些控制量進行PID計算，最后將這些輸出量轉化為ＰＷＭ 信號，分別控制各個電機轉速達到想要的姿態和位置 機轉速，達到想要的姿態和位置。
|
