省電、高亮度LED需要高性能LED驅動器
高效率工作
在驅動要求驅動電流高達 20A 的 LED 時，轉換效率至關重要。首先，為了保持 LED 在提供光時的高效率，IC 驅動器還必須提供高效率，以最大限度地減少以熱量形式浪費的能源。其次，很多應用 (諸如 DLP 投影儀和建筑照明) 都需要占板面積非常緊湊的解決方案。結果，LED 驅動器 IC 不應該需要任何附加的散熱措施來消散浪費的功率。LT3743 運用一種獨特的設計，這種設計面向 CTRL_L 和 CTRL_H 電流電路采用同步整流和外部切換的負載電容器，從而為最常需要的占空比提供高于 90% 的效率。

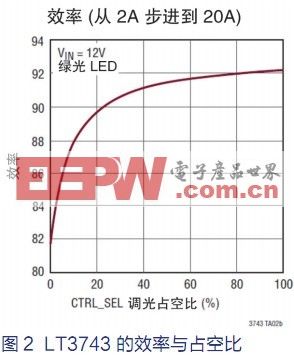

圖 2 顯示 LT3743 的效率怎樣隨著占空比變化，同時用 2A 至 20A 的電流驅動一個綠光 LED。其他工業應用，諸如激光二極管驅動器，在脈沖應用中也需要這樣的高效率。
三態電流控制

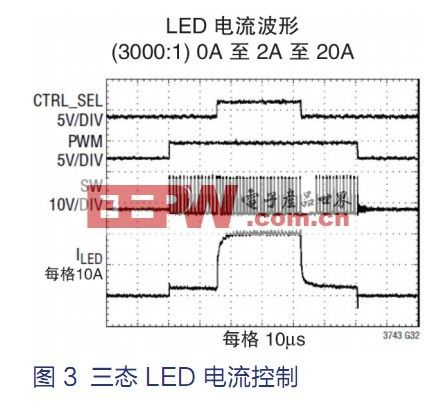

LT3743 運用一種獨特的設計，該設計可實現三態電流控制，面向每一個電流值都具有 3000:1 的調光比。圖 3 顯示了這些不同的電流值是怎樣控制的。首先，當 PWM 信號變高時，它將 LED 電流設置為從零到由 CTRL_L 設定的電流值，在這個例子中，ILED = 2A。然后，當 CTRL_SEL 引腳變高時，ILED = 20A。所有這些電流值都保持 ±6% 的準確度，從而確保一致的亮度。相反，當 CRTL_SEL 變低時，ILED 返回到 2A，而當 PWM 信號變低時，ILED 進入關斷狀態。LT3743 單獨的 CTRL_L 和 CTRL_H 控制環路使這些電流值能夠以約 2ms 的時間非常快地轉換，同時保持非常高的效率。
