不俗性能，不失功耗王者風范——NUCLEO-L452RE評測
- [導讀]
- L4系列是STM32中功耗與性能比較均衡的，新出的L452RE在之前的基礎上優化，實現了更低的功耗，更高的性能...

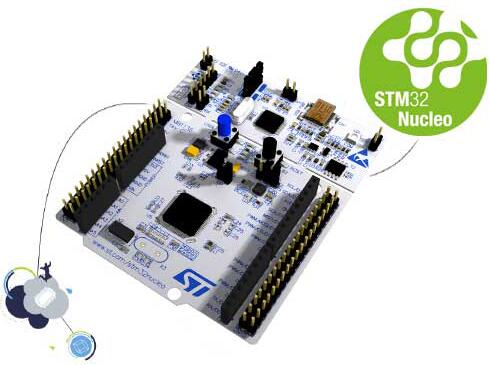

最近ST推出STM32L4x2系列，擴展了超低功耗產品系列及其性能。小編有幸拿到一塊NUCLEO-L452RE，帶大家去體驗一把性能與功能齊驅的牛逼(做產品經常都是這么干，讓馬跑又不讓馬吃草)。
一、開箱體驗

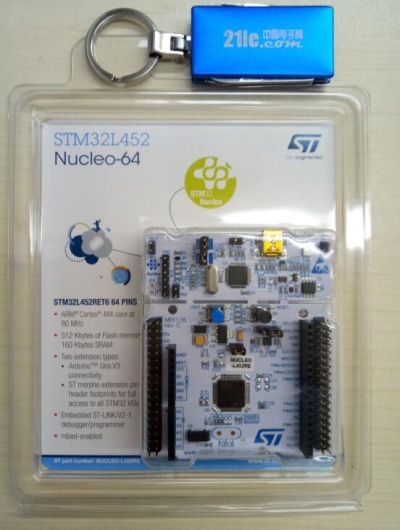

如上圖，NUCLEO-L452RE包裝夠用不奢華，這也是ST一直的作風，簡約環保。

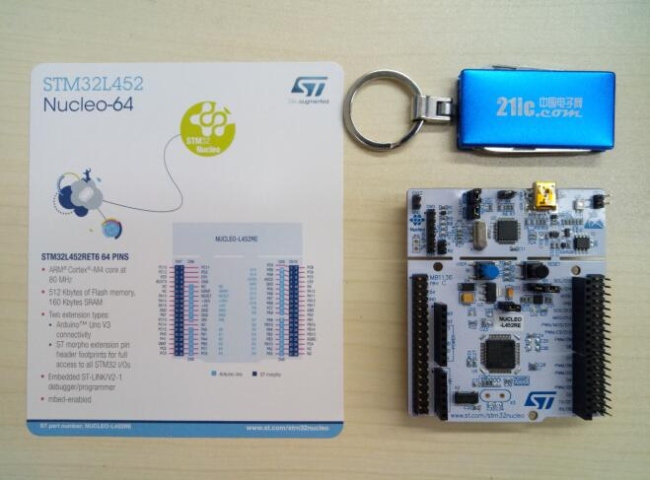

拆開透明的包裝，可以看到清清爽爽的NUCLEO-L452RE板子。

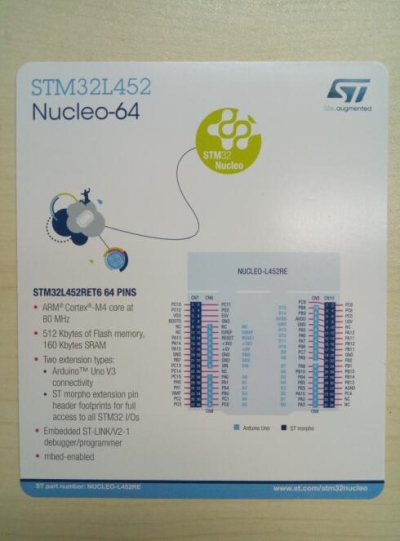

NUCLEO-L452RE包裝中配有一張板子的自我介紹書，卡片正面簡單介紹板子的性能，主要外設，及板子的外引IO口的定義。

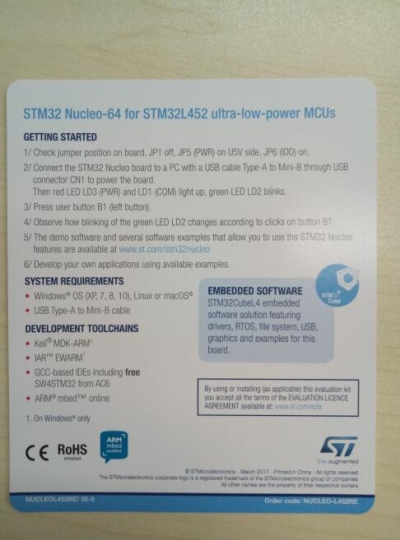

背面主要教用戶如何快速入門，及搭建開發環境，學習資料鏈接等。
二、上電體驗

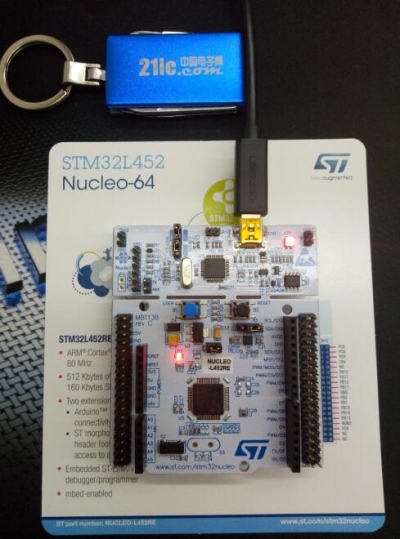

出廠自帶的例程比較簡單，這也是因?yàn)榘遄由现挥蠰ED燈和按鍵可以實打?qū)嵉难菔，通過板載按鍵切換板載LED的閃爍頻率，三種閃爍模式500ms閃爍一次，100ms閃爍一次，50ms閃爍一次。
三、硬件剖解

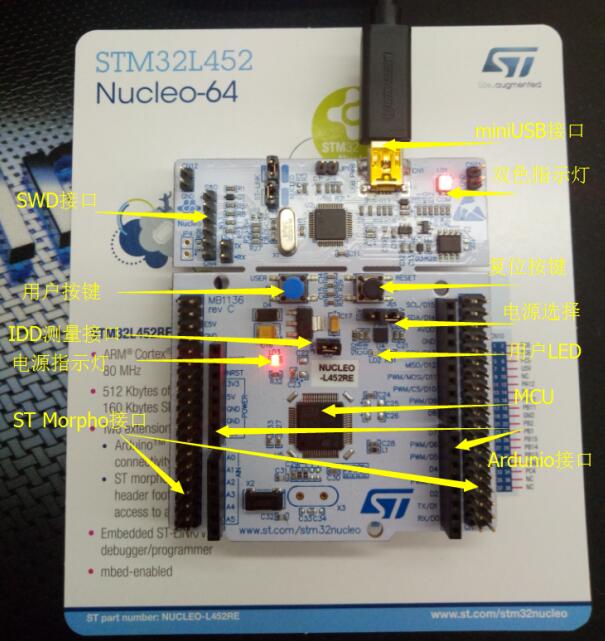

這里將主要的接口給大家標注一下，方便給大家對NUCLEO-L452RE這塊板子有個初步的認識。

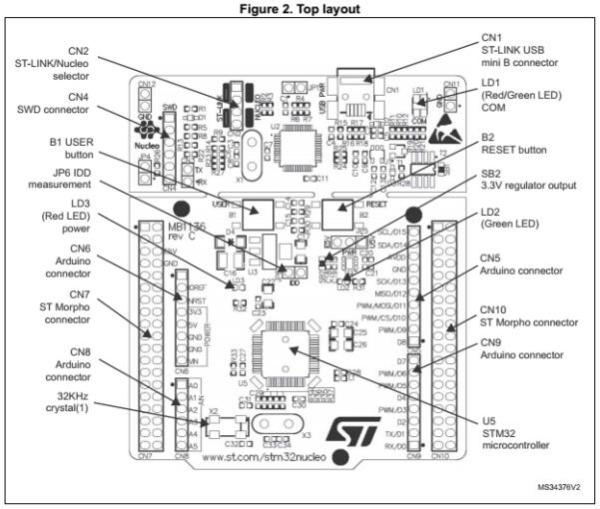

官方的標注更加詳細，標注了每個部分。

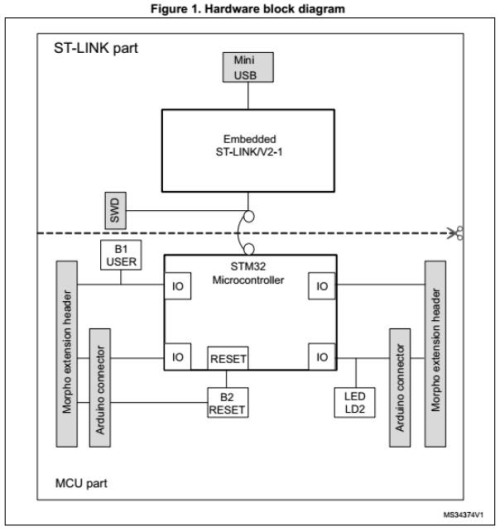

ST Nucleo系列的板子都采用ST-LINK仿真器與MCU板子隔離設計，用手一掰，仿真器就和MCU的板子分開了，可以單單當個仿真器用了。這樣方便開發者對自己設計的板子進行燒寫程序或仿真，而不用另外去買個仿真器，買了個板子還配一個正版的ST-LINK仿真器，物超所值!
大部分的電子元件分布在NUCLEO-L452RE板子正面，主要的電路有：
1、ST-link V2仿真器電路
ST的板子都是自帶ST-Link V2仿真器的，ST-Link V2仿真器是ST自行設計的一款仿真器，使用的芯片為stm32f103c8t6，這是第二版，可以用于目標板供電，在線仿真，USB大容量存儲，虛擬串口。STM32L452RERE-NUCLEO的串口1引腳PA2、PA3是接到虛擬串口上的，做串口實驗的時候就不用另外用TTL轉USB模塊進行通信了。板子將仿真器跟主控板分離開，這種設計可以直接將仿真器拆下來當仿真器用，非常地環保。ST貼心這方面，真得應該給1024個贊。板子都是會引出SWD接口的，方便用戶將仿真器外接外置目標板。

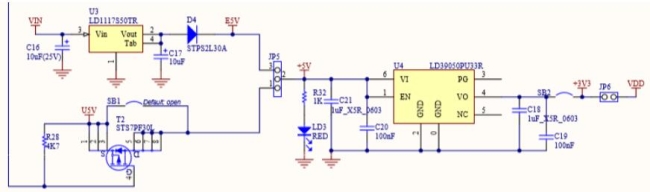

2、LDO穩壓電路
采用ST自己設計的LDO，JP5用來選擇采用外部電源供電(輸入電壓范圍為12V~7)還是仿真器供電，輸出5V電源之后通過LD39050PU33R穩壓出3.3V電源輸出給MCU供電。
3、按鍵
板載兩個按鍵，一個是復位按鍵，用于復位MCU;一個是用戶按鍵，供用戶編程測試用的。
4、LED
一個電源指示燈，一個用戶LED燈，還有一個RGB燈用來顯示仿真器的狀態。
5、Arduino Uno接口及ST morpho接口
Nucleo系列開發板的擴展性非常地強，提供兩種接口供工程師選擇，Arduino Uno接口是市面上常見的接口，可以直接擴展帶有Arduino Uno接口的擴展板。

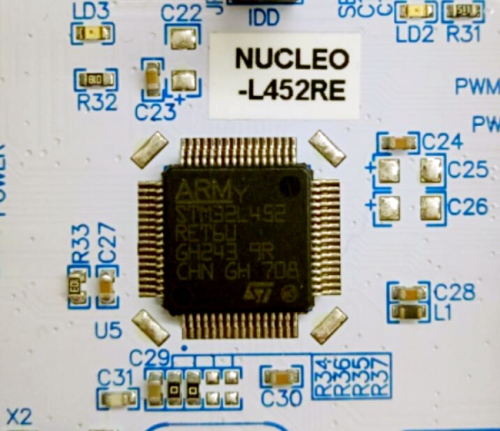

6、主控MCU及其外圍電路
-
- 本文系21ic原創，未經許可禁止轉載!
