首頁 > 評測 > 一顆芯片就可以做無人機——博世BMF055評測

一顆芯片就可以做無人機——博世BMF055評測

Bosch   博世   BMF055   傳感器   無人機
  • 作者：小淘氣
  • 來源：21ic
  • [導讀]
  • Bosch Sensortec是一家著名的MEMS傳感器廠商，主要產品有慣性傳感器，環境傳感器，智能傳感器，聲學傳感器等，還有多種傳感器集成為單一芯片的產品，今天我們要介紹的BMF055就是這樣一款集成多種傳感器的SIP（System in package）產品。

產品設計

1. 結構設計

Shuttle Board和Application Board都是矩形設計，板子有兩個邊為V-cut方式拼板，但是板子的邊緣沒有毛刺，由于板子上的器件比較少，板子略顯空曠，好在板子上

還有些連接器，板子可以兼容Arduino的接口，并且板子上預留了排座，板子下面預留了排針，適合擴展其他的板卡。

2. 外觀接口

值得注意的是，為了防止板子被插反，在Shuttle Board上設置了兩個缺失的針腳，Application Board上有兩個缺失的插座孔，這樣的細節也是值得稱贊的，如下圖：

3. 功能設置

(1) 供電方案

開發板提供了兩種供電方式，分別是由USB供電和Arduino 供電，可有由板上的插針選擇，如下圖：

連接1和2插針由Arduino供電，連接2和3插針由USB供電。

(2) JTAG調試工具

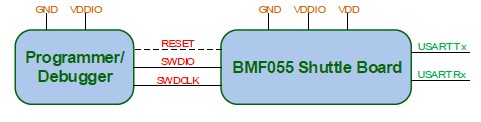

板上設置了JTAG調試接口，與Shuttle Board相連接，如下圖：

(3) USB接口

開發板提供了1個Micro USB一個用于系統供電。

產品使用方案

1. 軟件說明

Atmel Studio是Atmel公司的免費IDE，Atmel Studio7.0為最新版本，支持Atmel公司的SMART 和 AVR系列產品，IDE支持C/C++以及匯編編程。

接下來我們就簡單介紹一下BMF055套件在Atmel Studio中的使用。

2. 連接計算機使用

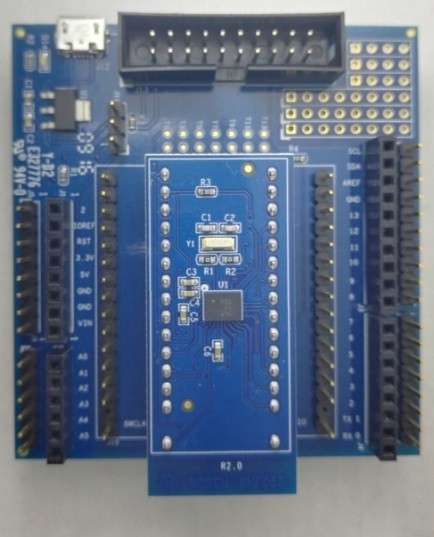

將Shuttle Board 安裝到Application Board，如下圖：

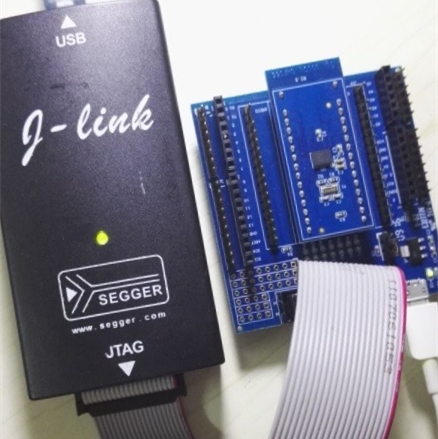

將J-link分別于開發板和計算機相連，如下圖：

運行Atmel Studio 7.0

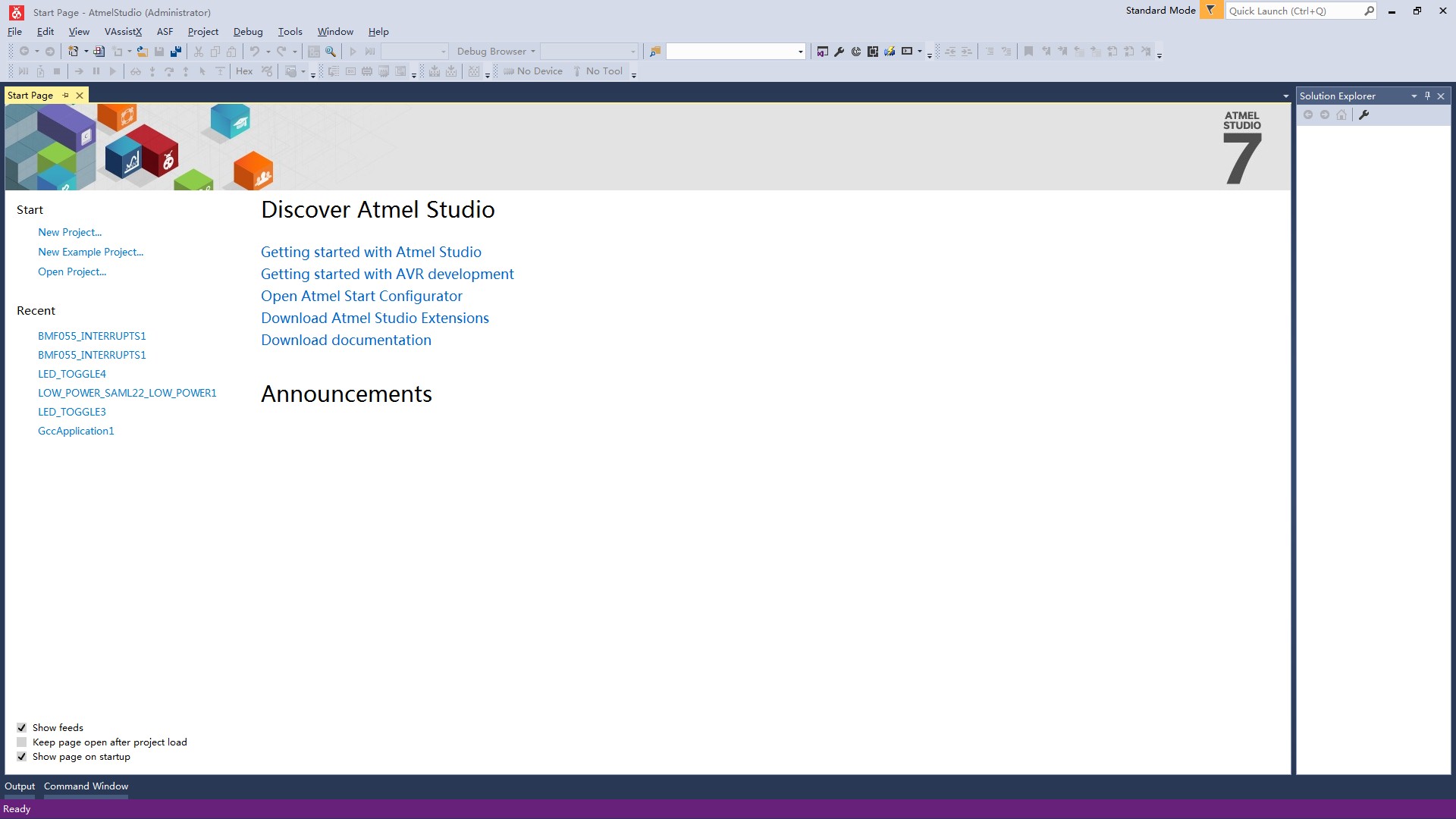

打開Atmel Studio 7.0，如下圖：

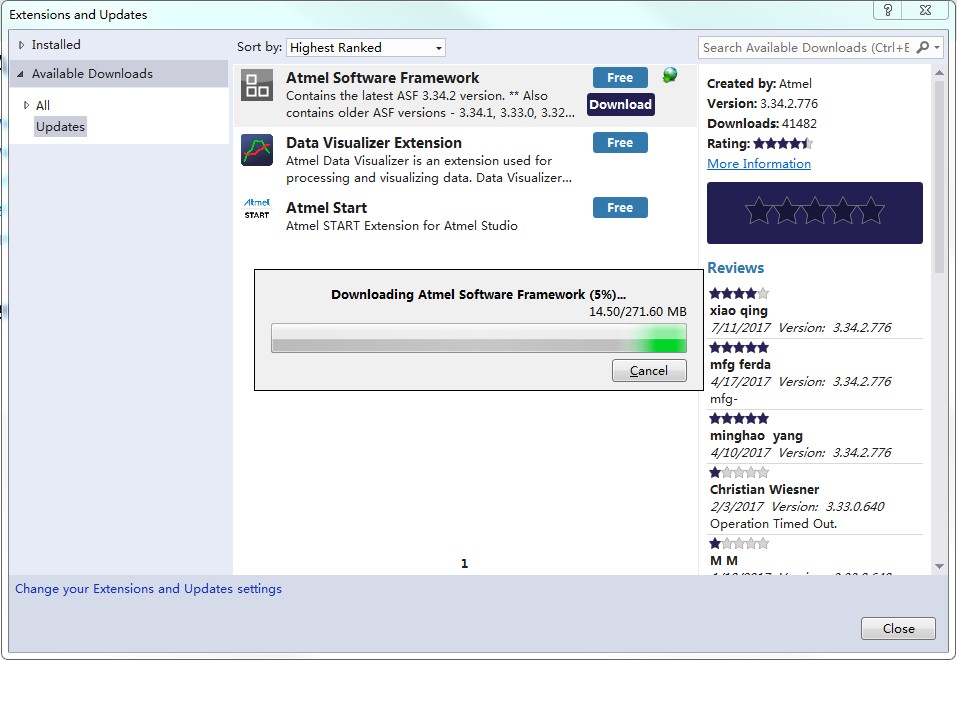

更新Atmel Studio的 Software Framework，如下圖：

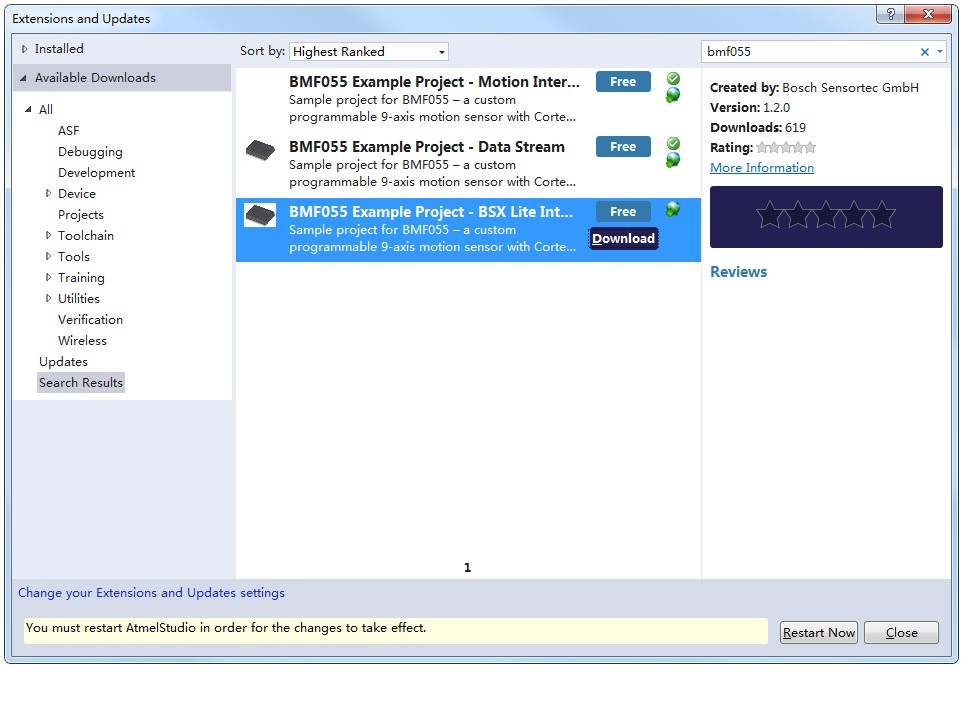

添加BMF055的示例工程，如下圖：

建立示例工程，如下圖：

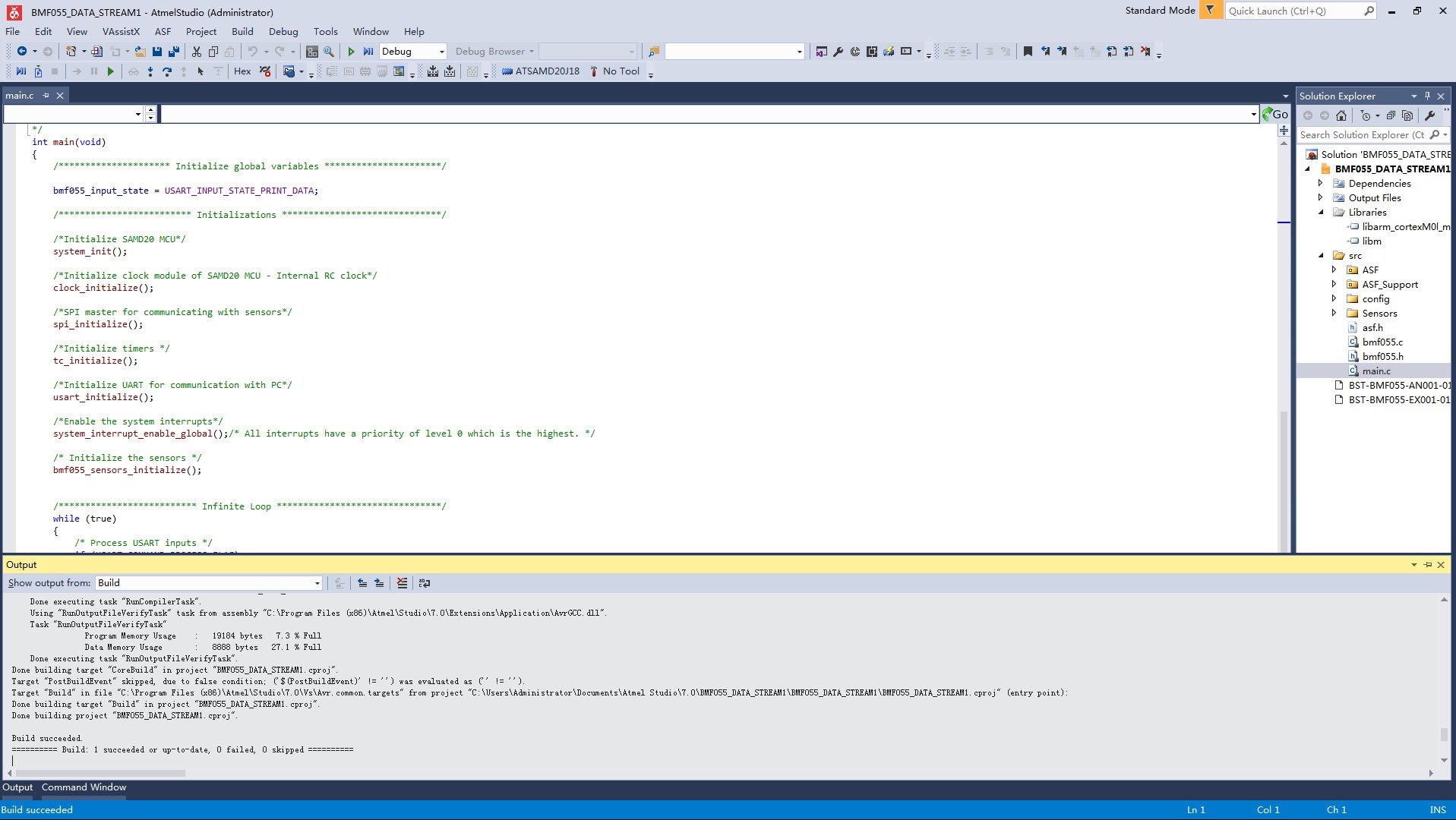

接下來我們編譯工程，如下圖：

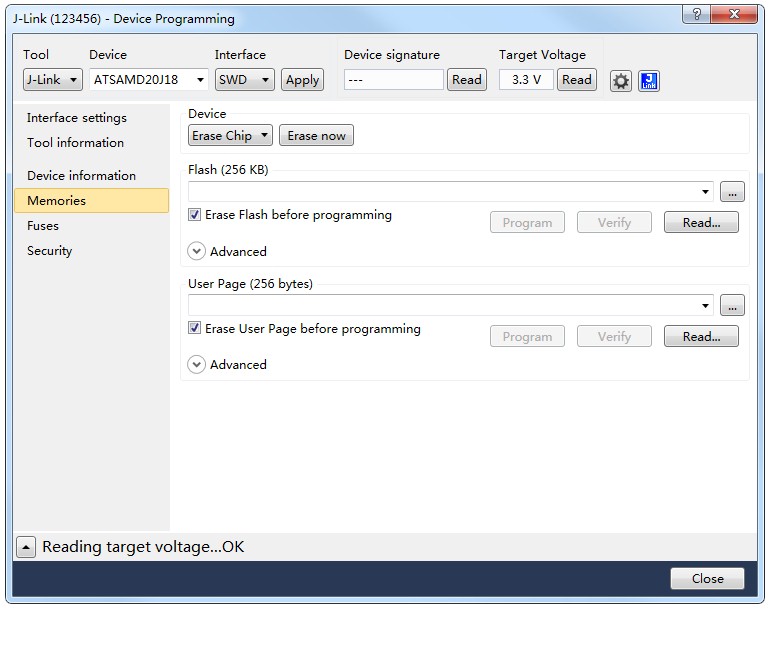

接下來設置好下載選項，下載程序，如下圖：

由于Atmel 的MCU我們之前介紹過很多，這里就不做詳細的說明了。

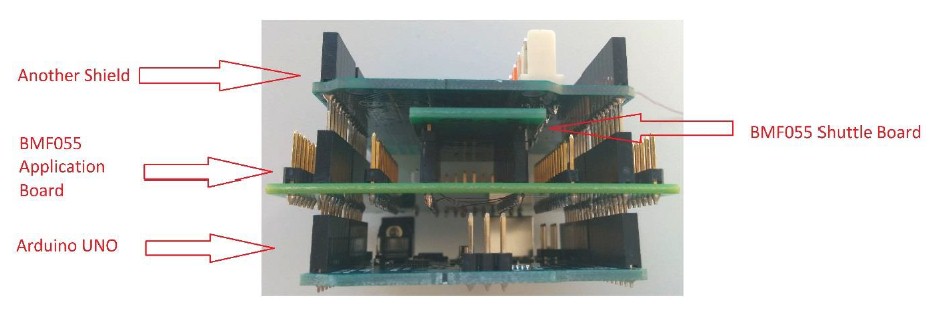

Application Board可以擴展其他的Arduino擴展板，連接方法如下圖：
