引言：

前面通過《TI Hercules實時處理器初接觸——RM57L843 LaunchPad評測(上)》我們對TI的RM57L843 LAUNCH開發板有了簡單的了解，不過由于本人電腦的win10系統不兼容最新的CCS開發環境，沒能測評一下板子的程序開發，今天又翻出我10年的古董win7來，安裝了一下最新的CCS7.3，一次成功，還是老伙計給力啊，下面就一起來體驗一下RM57L843的開發吧。

一、開發環境安裝

軟件準備：CCS7.3.0.00019_win32

HALCoGen-04.07.00

系統環境：win7 64位旗艦版 SP1(硬件就不寫了，渣的一地)

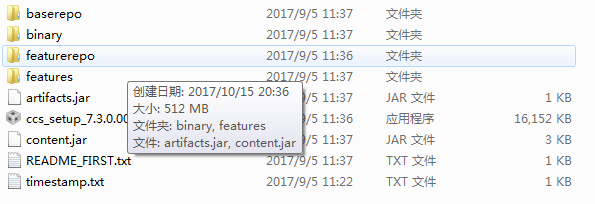

先來安裝CCS7.3，官方?jīng)]有64位的，可能是考慮到64位系統就愛內容32位軟件，就沒開發吧。先解壓我們現在的安裝文件，解壓后如下圖。

直接雙擊打開ccs_setup_7.3.0.00019.exe即可進入安裝界面，注意安裝文件存放的路徑不要有中文，不然會提示錯誤。

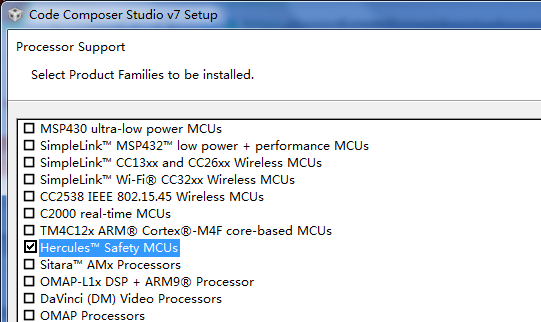

然后就一步一步感覺提示就可以了，同意程序應用協議->選擇安裝路徑->選擇我們的Hercules系列處理器，(如下圖，此處的選項為Hercules Safety MCU，看來TI還是將其看作是一個控制器來用，而不是一個處理器)，然后選擇默認的調試器，就可以執行安裝了，整個安裝過程大約需要5-10分鐘，可以抽空考慮一下喝咖啡還是喝茶的問題。

CCS安裝完了，就可以進行開發了，不過上一篇文章我們也提到過，TI為了方便硬件工程師快速開發，推出了一款強大的圖形配置軟件，我們自然也要體驗一下了。

HALCoGen的安裝文件也比較簡單，只有一個exe文件，解壓雙擊打開就可以，一步一步按提示選擇安裝就可以了。

安裝完成后桌面會出現如下兩個圖標，就說明安裝完成了，不過不要高興的太早，win10也一樣會走到這一步，但CCS正常打開，選擇工作空間之后就會出現閃退的問題，不過據TI的工程師說CCS7.x是兼容win10系統的，然而我在我的原版win10 64位企業版下，CCS從7.1-7.3全部存在閃退問題，在用著win10的小伙伴也可以嘗試一下哦。

二、新建開發工程

雙擊打開CCS，選擇工作空間，默認就可，不過本人建議還是改一下，不要放在C盤。然后在菜單欄NEW一個CCS Project，具體操作步驟都在下面，就不再過多的贅述了，注意第二步調試器一定要選擇正確，CCS不能自動識別，只能提前設置好，否則后期無法下載程序。

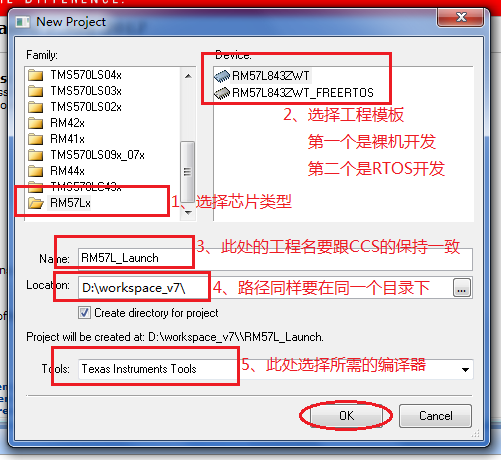

上面的步驟結束后，我們建立的是一個空工程，并沒有任何程序代碼，接下來就要輪到我們的圖形配置程序閃亮登場了，打開我們的HALCoGen，同樣NEW一個Project，步驟如下。

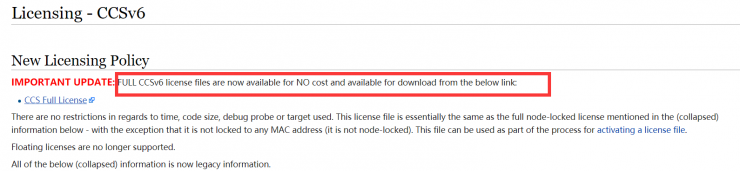

注意一個問題，CCS從V6開始就宣布可以免費使用了(如下圖，懷念一下大學擼G2553破解CCS的日子)，不需破解也沒有代碼限制，因此上面可以放心的選用TI自帶的編譯器，而不用擔心版權及代碼容量問題了。

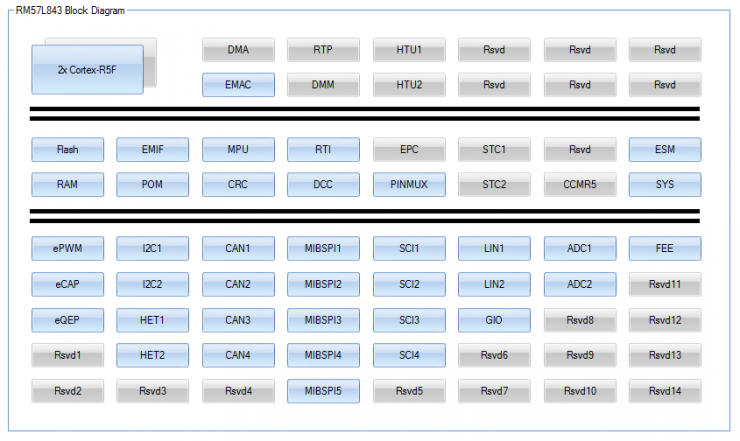

配置好工程就要開始進行硬件程序配置了，點擊確定后會出來如下界面，我們的RM57L843的所有內部資源模塊一覽無余。

三、真正的程序開發開始了

走完上面的過程，我們CCS的工程管理界面就會多出來好多文件，如下圖。

不過面對RM57K843這么彪悍的處理性能，這么豐富的片內外設，我們開發個什么好呢??

還是點個燈吧，萬丈高樓平地起，所有的程序都是從hello world開始的嗎，可是接著問題就來了，TI沒有給我們提供板子的原理圖啊，那怎么確定LED接到了那個引腳上呢(抓耳撓腮一番)??

突然我發現上帝給我留了一扇窗戶，TI的layout工程師將板子的引腳連接標注在了板子的絲印上，真是天無絕帥哥之路啊，從圖片我們可以看到，最左邊一個LED6接到了+5V電源上，有邊兩個LED2、LED3分別接到了GIOB_6、GIOB_7上，對照芯片的BGA337封裝的引腳圖，可以找到這兩個引腳，這就OK了。
