20V的USB來了—ROHM USB-PD電源評估板評測

ROHM   USB   PD電源評估板
  • 作者：zhanzr
  • 來源：21ic
  • [導讀]
  • 本文將以ROHM推出的USB PD評估板BM92A56MWV-EVK-001為演示用板，為讀者介紹USB提供大功率電源的原理與相關細節。ROHM的BM92AxxMWV系列的芯片正是針對USB PD推出的一款USB供電/通信芯片，并且利用了其先進的BiCDMOS工藝和電路技術優勢。讓我們一起來看看這款評估板將會給我們帶來什么樣的驚喜。

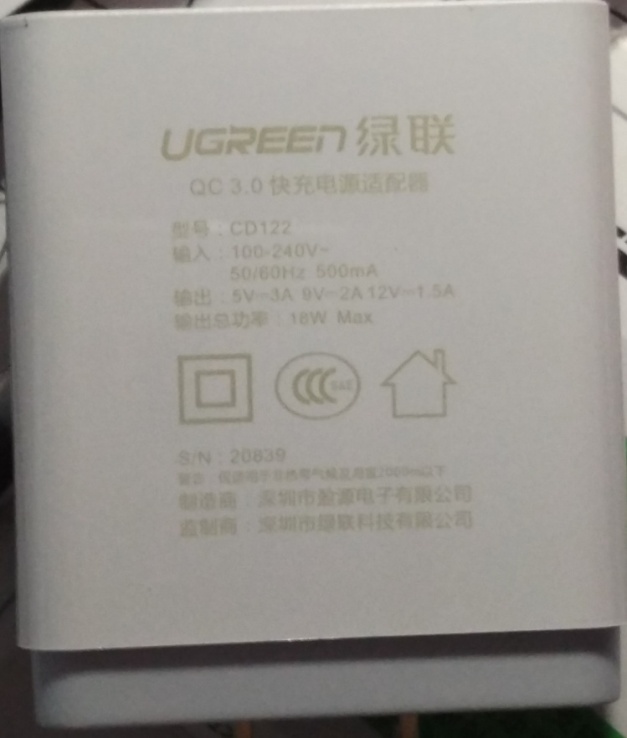

圖 手機廠商的QC充電器

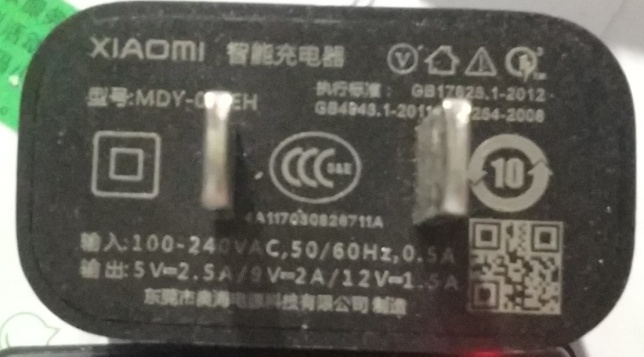

圖 另一款第三方QC充電器

簡單來講，分清目前這些QC充電器與USB PD電源的主要差別在于提供的電壓與功率參數。

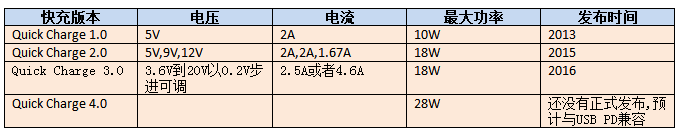

表1-Quick Charge參數

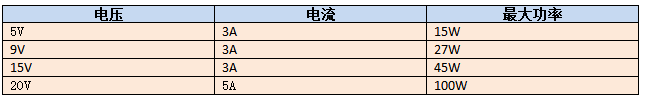

而USB PD在采用了TypeC接口之后對應的參數為：

表2-USB PD采用了TypeC之后的供電參數

相對于之前的USB接口，最顯著的變化在于電壓有了提升。最高20V-5A的輸出就是奔著筆記本電腦和智能電視去的。當然這些高電壓都是需要通過新的協議確認之后才會加上去，默認的還是供5V的電壓。

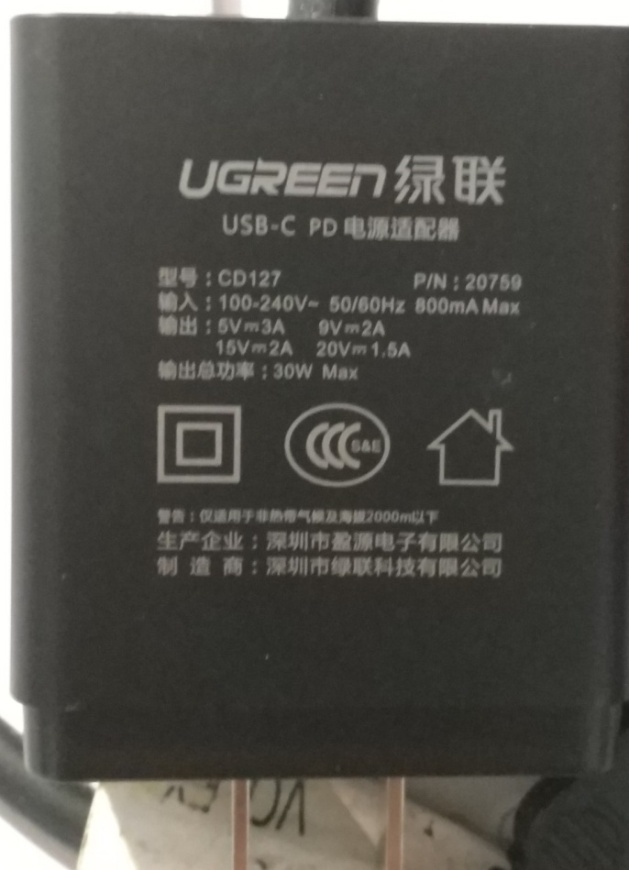

圖 USB-C PD充電器

這種充電器目前除了上述的電壓標得與Quick Charge的不同之外，還有接口已經全面轉向了Type C的接口。

圖 PD充電器的接口

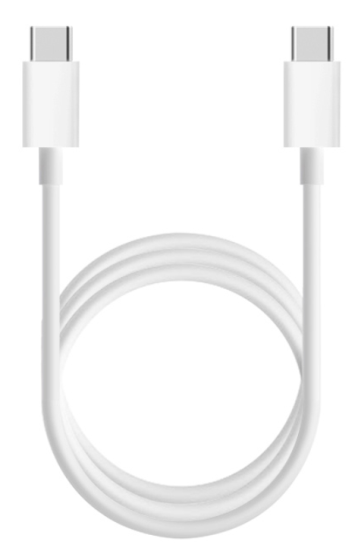

所以只能用這種兩邊都是Type C插頭的線纜了。

圖 雙TypeC線纜

Type C接口

Type C接口是一種新型的USB接口，先來回顧一下子歷史。雖說是為了統一接口規范而來的，USB自己的接口類型種類之多也令人目不暇接。除了接電腦那邊的USB A口一直很穩定之外，其余的接口尤其是到設備端的接口，種類也很多。TypeC的出現就是為了一統USB內部的這個江湖的。

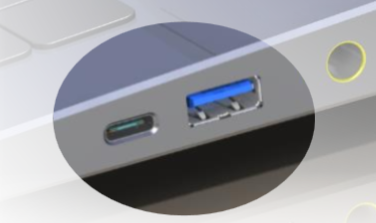

圖 Type C就是USB接口的新趨勢

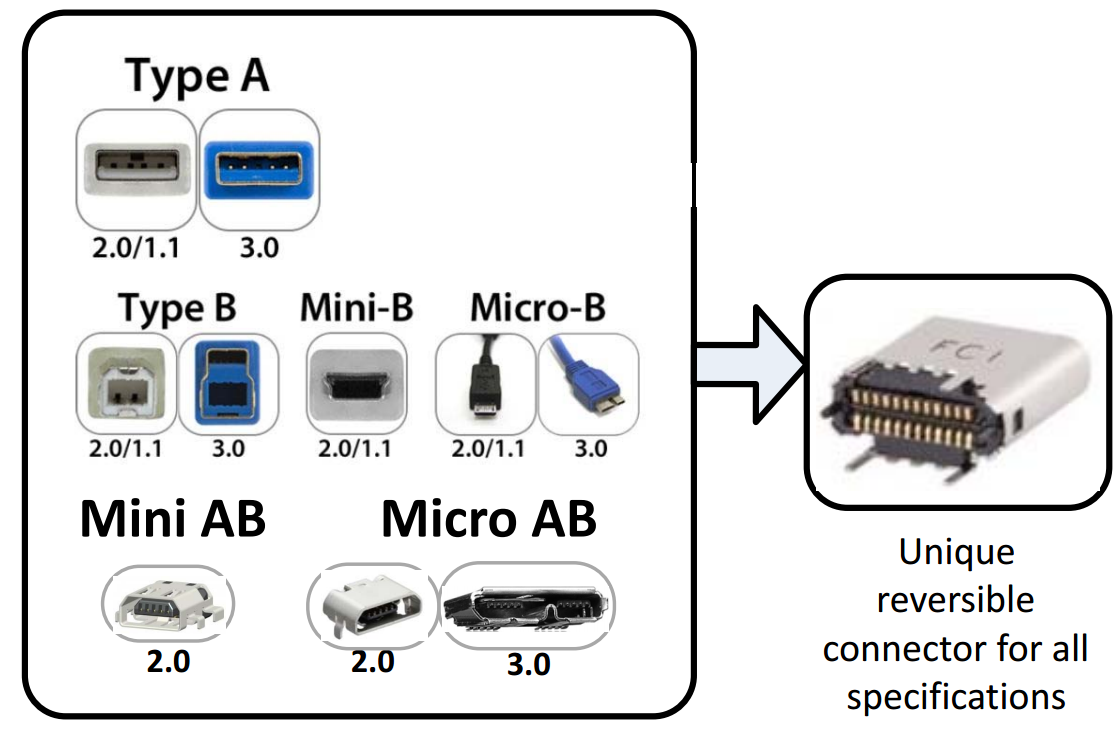

為了更明白地表現Type C的優勢，請看一個互通矩陣：

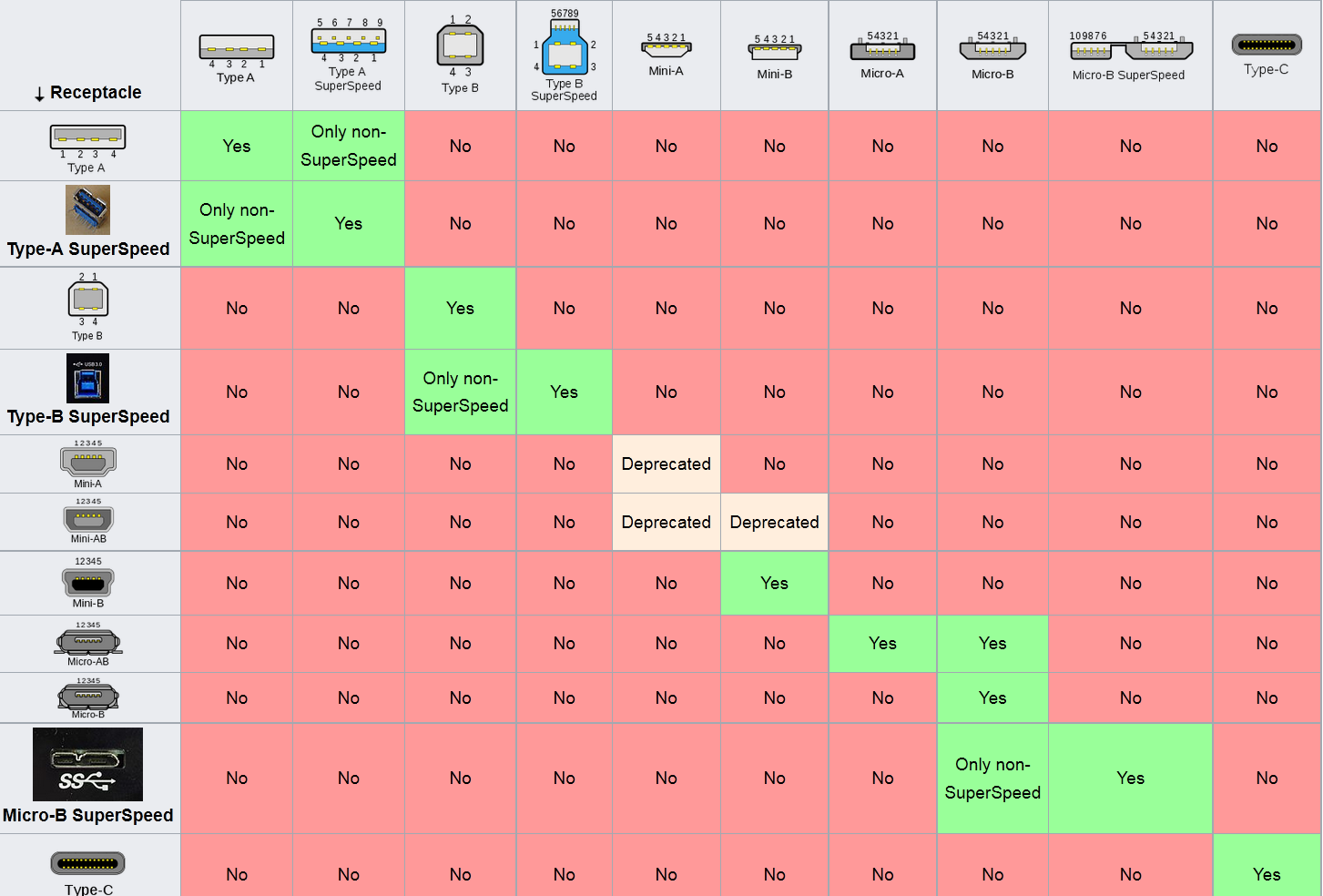

圖 各種接口的互通矩陣

從上圖可以看出，Type C之前的接口分Host與Device端，這是故意兩頭設計的不同以防插錯的。但是隨著OTG技術的發展，兩頭分成不同的類型給用戶帶來的更多是麻煩而不是方便，所以Type C接口應運而生。兩頭外形完全一致，除此之外插反插皆可使用。因?yàn)榫褪沁@樣對稱設計的，USB傳輸本來就是差分傳輸嘛。

有了對稱連接，之前的接口可以換成Type C大大降低接口面積，這對于終端產品設計商而言也是一大利好。
