讓樹莓派零蛋飛一會——Red Bear IoT pHAT評測

樹莓派   pHAT   PiZero    RedBear   WiFi
  • 作者：Aries
  • 來源：21ic
  • [導讀]
  • 以前我們常說沒有聯網的電腦就是一坨鐵，現在我們會覺得一個開發板沒有無線連接功能也很不自然。早期的RPI0太過于精簡，并沒有加入無線連接的功能。所以我們找了一個HAT給它，讓它飛一會~

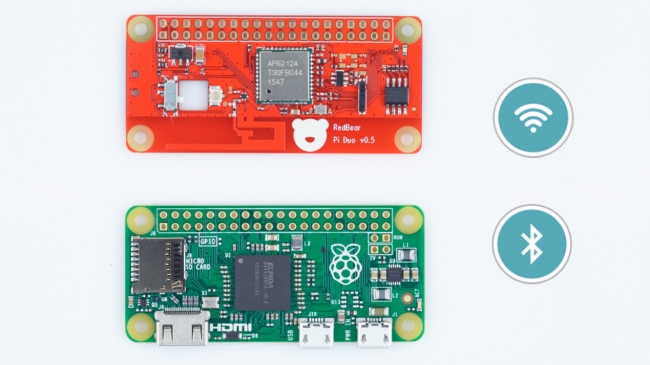

Raspberry Pi Zero是一款售價僅5美元的微型計算機，相比Raspberry Pi2、3它被閹割了很多外設，需要外接OTG線接USB wifi模塊，十分不方便，RedBear推出IoT HAT為樹莓派零蛋插上對翅膀。

一、 開箱體驗

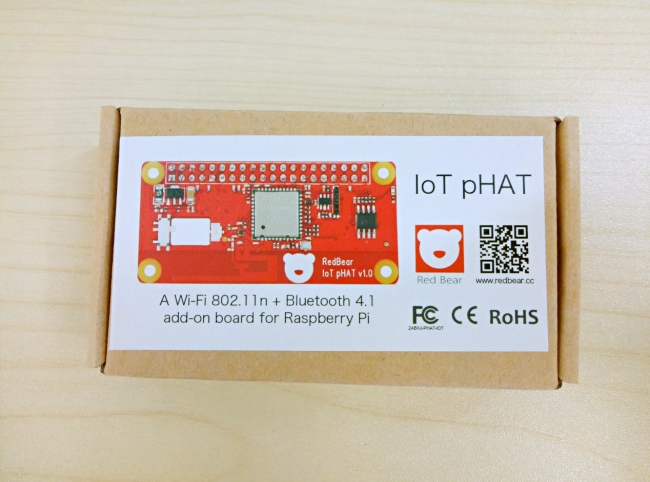

擴展模塊用一個紙盒子裝著，盒子的正面有張板子的效果圖，還有Red Bear的logo及官網信息，及板子的認證信息。

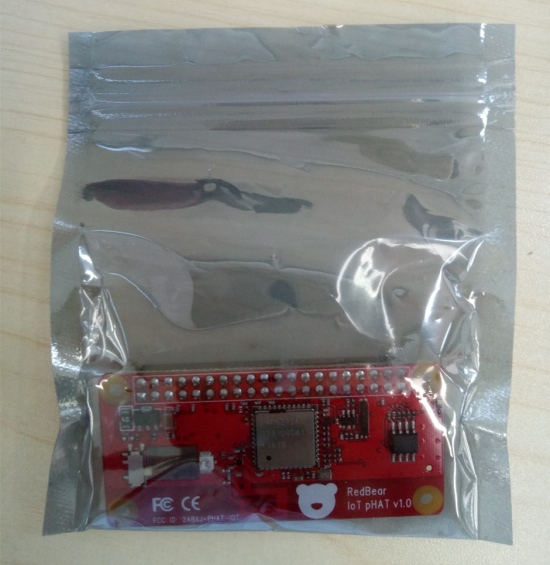

板子用防靜電塑料袋裝著，不過這袋子有點水，沒有貼防靜電標志。

這是一張感謝的卡片，不對仔細一看還要我注冊產品?給我一個機會成為你們的測試員，這是挖我們公司墻角么??我是這么容易被挖走的人么，我們先來談談薪資福利吧。

背面是個注冊碼，這年頭注冊還要這種類似邀請碼的真不多見了，搞得像神秘組織似的。

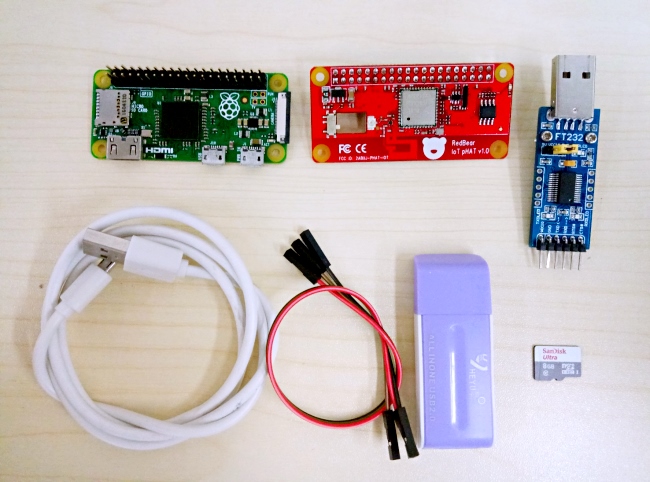

拆開防靜電包裝，可以看到一塊大小跟樹莓派零蛋大小差不多的擴展板。

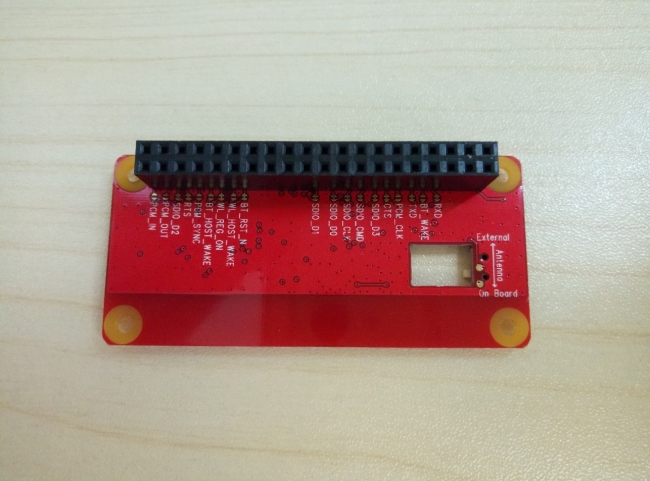

擴展板背部沒有其他電子元件，很清爽，并標注主要一些IO名稱，方便開發者。

二、 硬件講解



硬件特性

模塊名稱 : IoT pHAT

產品描述 : 樹莓派0WIFI&藍牙擴展板

尺寸 : 64 mm x 30 mm

WiFi通信接口 : SDIO v2.0

藍牙通信接口 : UART / PCM

工作電壓 : 3.3V

工作溫度 : -30˚C to 85˚C

儲存溫度 : -40˚C to 85˚C

濕度: 10% ~ 95%

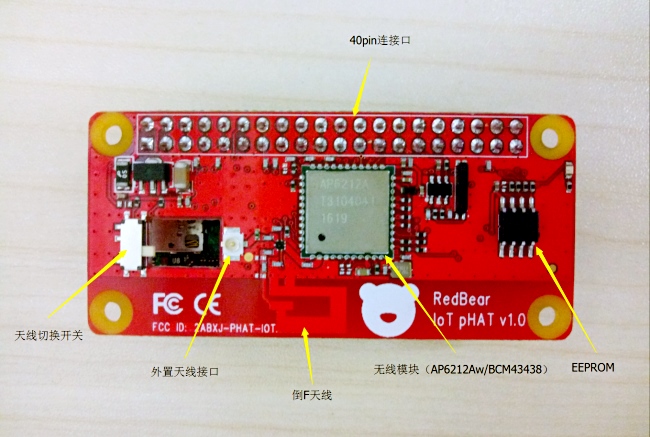

AMPAK AP6212A無線模塊(Broadcom BCM43438 A1芯片)

WiFi(802.11 bgn / 2.4 GHz)

支持藍牙4.1

用于并發WiFi和藍牙操作的單天線

在PCB天線

外置天線連接器

天線開關，用于外部天線

32 Kbit(4 KByte)用于DT Overlay配置的EEPROM

40-pin連接器

WiFi:SDIO v2.0 -高達20 MHz時鐘頻率

藍牙:UART(高達4Mbps)

FCC / CE認證

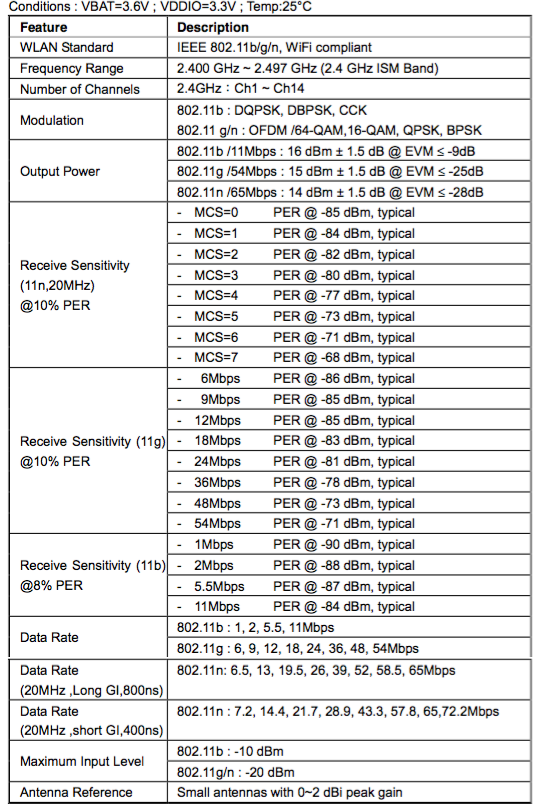

WIFI的性能參數，主要是接收及發射功率、各個頻段的速率等wifi 802.11bgn參數。

藍牙的性能參數，通信信道、頻率范圍，調制方式等。

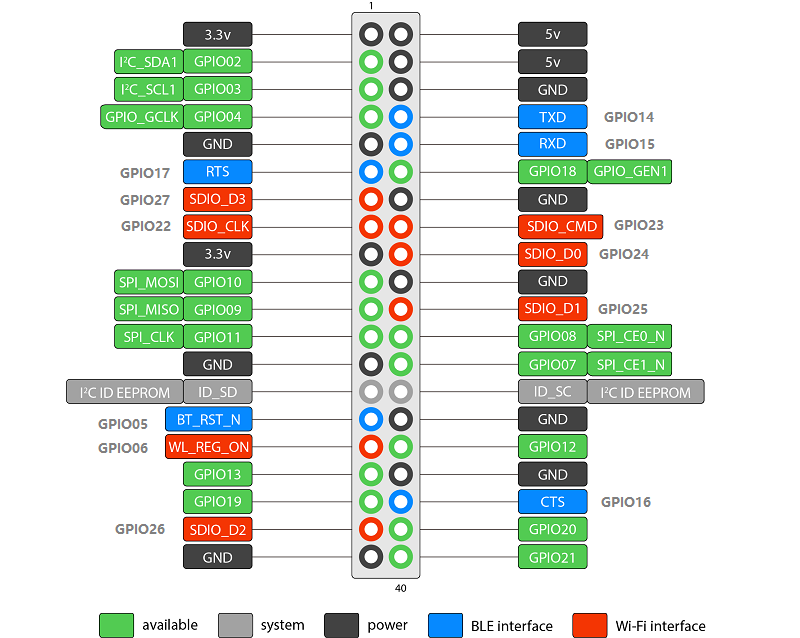

管腳使用情況，藍牙占用了串口，也就是說用了這塊擴展板之后，其他串口通信的擴展就不能使用了，或許可以用其他io寫個模擬串口;WiFi占用SDIO接口，這個影響倒不會大，需要大容量存儲空間的可以增加系統TF卡或者外掛硬盤，沒必要單獨用SDIO掛個SD卡。
