引言

近年來我國生活垃圾焚燒發電廠的建設快速發展,作為垃圾清潔化處理的方式之一,垃圾焚燒發電因無害化、減量化、資源化程度高,且具有處理速度快、環境影響小、余熱可轉化成能源等優勢,已成為我國城市生活垃圾處理的首選方式。垃圾焚燒發電已經逐漸成為新型城鎮化建設、城市生態文明建設的重要手段和措施,在城市生態環境保護、資源綜合利用和可再生能源發展中發揮著重要作用。截至2018年初,全國已投運的生活垃圾焚燒發電廠達360座,年垃圾處理量超過1.05億t,總裝機容量超過680萬kw,年發電量超過350億kw·h。全面提升我國垃圾焚燒發電廠的安全運行維護水平,推動垃圾焚燒發電行業健康可持續發展已成為垃圾焚燒發電行業的重要發展方向之一。當前,我國垃圾焚燒發電廠設備系統運行的安全性、穩定性、經濟性以及達標排放問題得到了高度關注。其中運行安全性是行業對垃圾焚燒發電廠進行績效考核的首要考核指標。

1垃圾焚燒發電廠交流耐壓試驗的必要性

1.1交流耐壓試驗原理

電力設備在運行過程中,其絕緣長期因受電場、溫度和機械振動作用的影響逐漸劣化,包括整體劣化和部分劣化,進而形成缺陷。交流耐壓試驗是鑒定電力設備絕緣強度最有效、最直接的方法,是預防性試驗的一項重要內容。此外,由于交流耐壓試驗電壓一般比運行電壓高,通過試驗后,設備有較大的安全裕度,因此交流耐壓試驗是保證電力設備安全運行的一種重要手段。交流耐壓試驗系統設備一般由調壓器、試驗變壓器、電流電壓繼電器、保護電阻、放電管以及相應測量設備組成,它通常是成套裝置,包括控制和調壓裝置。交流電源通過開關接入,并經過調壓器以及試驗變壓器升到試驗電壓,用來檢測被測設備的絕緣水平。

1.2交流耐壓試驗的必要性

根據相關國家規范及行業標準,對于新安裝的電氣設備及電氣設備大修后都要按照規定進行相關電氣設備試驗,其中包括交流耐壓試驗,尤其是在電力行業,如發電廠。實踐證明,在發電廠電氣設備投入使用之前,對電力電氣設備進行預防性檢測試驗是必不可少的環節。當前我國每年都有多個新建成的垃圾焚燒發電廠投運。與常規火力發電廠不同,垃圾焚燒發電廠裝機容量小,單廠裝機總量以25～601w居多,一般小于1001w,雖與火力發電廠相比垃圾焚燒發電廠發電不多,但對城市生活垃圾的無害化處理發揮著重要作用。垃圾焚燒發電廠每年有一個月的停爐檢修期,一旦停爐,就會影響所服務區域的生活垃圾處置,此時生活垃圾會送入填埋場應急處置。然而,全國各大城市很多垃圾填埋場庫容存在很大壓力,故需保證停爐大修后的垃圾焚燒發電廠能安全穩定運行,使所服務區域的生活垃圾處置盡快步入正軌。

垃圾焚燒發電廠有很多電氣設備,如高低壓配電柜、變頻柜、變壓器等,電氣設備大修后需按照規定進行相關電氣設備試驗,交流耐壓試驗是鑒定電力設備絕緣強度最有效和最直接的方法,是預防性試驗的一項重要內容。通過交流耐壓試驗能夠有效發現電氣設備局部游離性缺陷和絕緣老化的缺陷,尤其是對集中性絕緣缺陷的檢查更為有效,可以鑒定電氣設備的耐壓強度,進而及時掌握電氣設備絕緣狀況,并有針對性地對電氣設備進行檢修維護,消除上述缺陷,以提高垃圾焚燒發電廠電力電氣設備運行的可靠性。因此,對垃圾焚燒發電機組的安裝調試以及電氣設備大修后進行交流耐壓試驗十分必要。

2開展交流耐壓試驗對試驗設備的要求

2.1對調壓設備的要求

調壓設備應能順暢地調節電壓,以滿足試驗要求。常用的調壓設備有自耦調壓器(適用于小容量設備）、移卷調壓器以及感應調壓器(空載電流較大）。調壓器應輸出正弦波形,容量也應當滿足試驗需求,通常和試驗變壓器的容量相同。

2.2對高壓試驗變壓器的要求

高壓試驗變壓器具備電壓高、容量小、持續工作時間短、絕緣層厚、高壓繞組一端接地的特征。選用合適的高壓試驗變壓器,應當考慮高壓試驗變壓器的低壓繞組是否和現場電源以及調壓器相匹配,高壓試驗變壓器電容與電壓、電流的最佳匹配值以及試驗變壓器的高壓繞組電流。

2.3對高壓回路電阻的要求

由于被測試設備的容抗和試驗變壓器的漏抗是串聯的,因此當回路產生串聯諧振時,被測試設備就會產生比試驗電壓高得多的電壓。通常調壓器和試驗變壓器的漏抗不大,而被測試品的容抗很大,所以一般不會產生串聯諧振過電壓,但是在某些特殊情況下會產生3次諧波諧振。為了避免產生諧振,可以在試驗變壓器的低壓繞組上并聯4C串聯回路或者采用線電壓。當被測試設備擊穿時,也會因為試驗變壓器的繞組內部電磁振蕩而在試驗變壓器的匝間和層間產生過電壓現象。因此,要求在高壓回路中串聯保護電阻R1,將過電流限制在被測試設備的允許范圍內。但保護電阻的選擇有一定要求,過大和過小都不符合要求。電阻的另外一個作用就是在被測試設備被擊穿時,防止試驗變壓器的高壓側產生過大的電動力。

3交流耐壓試驗的跳閘原因分析

3.1交流耐壓試驗接線原理

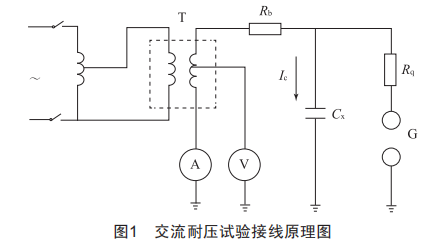

交流耐壓試驗接線原理圖如圖1所示。其中,Cx為被試驗設備容抗,Rb/Rq為保護電阻,G為保護球隙,Ic為被試驗設備電容電流,T為試驗變壓器,A為電流表,V為電壓表。

3.2試驗可能引起跳閘的主要原因

垃圾焚燒發電廠交流耐壓試驗一般實行外包。外包的一些電氣試驗單位在實際工作中多次出現發電機組電氣設備在交流耐壓試驗過程中跳閘的情況。試驗可能引起跳閘的主要原因有:

(1）保護設定不合理,整定值偏小。

（2）被試驗設備絕緣不夠,泄漏電流太大或有短路情況。

（3）保護球的間隙不合理。

（4）試驗變壓器參數選擇不合理。

4試驗跳閘實例分析

以垃圾焚燒發電廠電氣設備安裝過程中進行的交流耐壓試驗為例。2003一2014年就曾發生幾起小型發電機組安裝后進行工頻交流耐壓試驗導致跳閘的情況,經過分析發現,造成這幾起跳閘的原因均是因試驗人員沒有正確選擇試驗變壓器參數引起的,試驗變壓器的額定容量和額定電壓雖滿足了試驗要求,但試驗人員卻忽略了試驗變壓器的額定電流是否滿足被試驗設備在該試驗電壓下的電容電流和可能存在的泄漏電流問題。

試驗跳閘實例:某電廠發電機7.53M,額定電壓w.3kV,按照規定檢修后交流耐壓試驗電壓為15.wkV,選擇的試驗變壓器為YDJ-25kVA/150kV。當試驗電壓上升到8.5kV時,電流為140mA,整定電流50A,試驗變壓器低壓側保護跳閘。這是典型的只注重了試驗變壓器的容量及試驗電壓滿足實驗要求,而忽略了在15.wkV試驗電壓條件下被測試設備產生的電容電流及部分泄漏電流問題。

4.1試驗失敗分析

該電廠7.53M、w.3kV的發電機組每相對地電容值經測為0.05sF,當試驗變壓器的高壓側額定電壓為150kV時,應選擇的試驗變壓器容量按下式計算確定。

式中,Xc為容抗（Ω）:π取3.14:∫為交流電頻率,取50Hz:C為電容,為0.05μF,本計算式取C值為5×10-8F:Ic為電容電流（A）:Us為試驗電壓,取15.6kV:Un為額定電壓,取150kV:Ic為試驗變壓器容量（kVA）。

從以上計算可以看出,選用高壓側額定電壓為150kV的試驗變壓器進行該機組的交流耐壓試驗時,試驗變壓器容量為37kVA（計算未考慮必要的泄漏電流容量）,因此原試驗變壓器容量25kVA是不滿足試驗要求的。

4.2正確選擇試驗變壓器容量的方法

（1）通過資料和實測確定發電機單相繞組的電容:

（2）根據確定的電容值計算出試驗電壓下的電容電流（可適當考慮增加一定的泄漏電流）:

（3）選擇等于或大于計算出的電容電流的值（并適當考慮泄漏電流值）作為試驗變壓器的額定電流值:

（4）試驗變壓器的額定電壓應等于或大于被試驗電氣設備的試驗電壓:

（5）根據電流、電壓值確定試驗變壓器的容量。

5結語

垃圾焚燒發電廠對城市生活垃圾處理發揮著重要作用,其電氣設備的安全穩定運行直接影響整個垃圾焚燒發電廠的連續穩定運行,而交流耐壓試驗的檢測成效對電氣設備的安全穩定運行至關重要,因此需科學分析交流耐壓試驗引起跳閘的原因,采取有效的控制措施,優化綜合檢測方式,以促進垃圾焚燒發電廠電力設備檢測技術的發展。
