引言

根據公司標準及規程規定:220kV及以上變電站蓄電池組每兩年應進行一次全容量核對性充放電:110kV變電站蓄電池組每三年進行一次全容量核對性充放電,而運行6年以上的蓄電池組則需要每年進行一次全容量核對性充放電試驗。蓄電池放電工作任務繁重,改進工作勢在必行。

1現有放電儀試驗導線的使用現狀

隨著變電站的數量不斷增加以及蓄電池的運行年限逐漸增長,蓄電池放電核容的工作量也隨之不斷增大。因此,傳統的放電試驗導線的缺點也暴露得更加明顯。

1.1現有放電試驗導線功能單一,不能滿足現場工作需要

現場接入點分試驗空開和試驗端子兩大類,主要包含6種類型（表1）。由于蓄電池的容量不一樣,充放電電流不同,放電回路所用電纜的線徑和使用的放電空開也會有所差異。而現有的放電試驗導線無法接入放電回路,導致工作難以開展。

1.2現有試驗線需帶電接入,人身風險大大增加

當放電儀試驗線與現場的放電空開或放電端子都不匹配時,只能采取比較笨拙的方法來完成接入。通常是將放電儀從熔斷器的蓄電池側或蓄電池組正負極銅牌的兩側接入。其間工作人員必須與帶電部位直接接觸,人身觸電的風險大大增加。

1.3現有試驗導線接入放電回路耗時長,影響工作效率

現有的試驗導線接入放電回路時需以螺絲固定,操作難度大且過程繁瑣,需要兩人以上配合并使用更多種類的工器具,在現場空間的局限下,接線時間明顯增長,拖慢工作進度。

2項目的研究與實施

2.1新型放電試驗導線的設計要求

對于研制的新型放電試驗導線,應該滿足以下要求:

（1）滿足各種各樣的現場環境,具有普遍適用性,可根據現場的放電接入點進行選擇,達到方便接入的效果。

（2）滿足變電站最大容量蓄電池組的放電電流需求。根據站內蓄電池單體最大容量為500Ah,按0.1倍容量的放電電流計算,最大放電電流為50A。實際生產中留50%余量,因此新試驗線載流量應在75A以上。

（3）具有良好的絕緣性能。由于試驗線需要長時間承受大電流,故該試驗線的外表面絕緣性能應達到行業的相關要求。

（4）接線時間明顯減短。

2.2新型放電試驗導線的設計方案

2.2.1設計原理

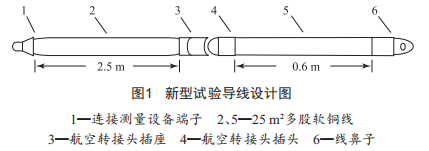

通過分析新試驗線的要求,方案確定制作一條可拆卸、可接駁的試驗線,如圖1所示。一條試驗線可分拆成兩部分,一部分作為主線,一部分作為功能線,中間由轉接頭接駁。主線只有一條,長度較功能線長,功能線根據接入點的不同制作多條。在使用時,只要根據現場放電回路的接入點,選擇合適的功能線,與主線接駁后,形成一條完整的放電試驗導線,確定接駁緊密后就能投入正常使用。

2.2.2技術創新點

（1）可拆卸可安裝,適用性強,適用于各種不同的現場環境,安裝更加方便。

（2）采用航空插頭拼接,靈活性高,絕緣可靠。

（3）試驗線采用"一母多子"形式。一條主線,配合多條功能線,在實現功能多樣化的同時,節約了成本,攜帶方便且更新靈活。

2.2.3制作難點

（1）連接頭的制作:連接頭是試驗線的關鍵部分。一方面要保證連接處的緊密性,另一方面還要保證絕緣良好。

（2）試驗線耳和線鼻與電纜的連接制作:試驗線耳和線鼻是試驗線的重要組成部分,它是與現場蓄電池放電接入點直接連接的部分,如圖2所示,因此這部分要保證牢固性。

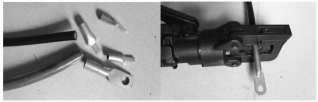

圖2試驗線耳和線鼻與電纜的連接制作

2.3新型放電試驗導線的效益分析

該試驗導線具有很強的靈活性。根據放電回路設計上的不同,可以靈活接入不同型號的空氣開關及不同規格的放電端子排。另外,主線和功能線連接處采用航空插頭連接,使之拆卸和拼接更加安全快捷。同時,試驗導線內部的載流能力以及外部的絕緣性能均達到行業要求。在蓄電池放電工作時,無論面對何種接線方式或是何種連接元件,只需要配對相應的接頭進行拼接,就能安全快捷地進行下一步工作。既保證了工作效率,節省了工作時間,又有效保障了人身安全。

（1）生產效益:蓄電池放電工作平均用時下降了27%,提高了工作效率,減少了人力資源的輸出。

（2）安全效益:使用新試驗線后有效降低了勞動強度,直接接到放電空開或者放電端子,無需拆線或者拆螺絲,能有效防止拆接線和試驗過程中發生人員觸電的風險,有助于提高作業安全性及供電可靠性。

（3）推廣效益:新試驗線可以根據接口的不同做出對應的試驗線。即使出現新的接入點類型,試驗線也可靈活改進,以適應新的接入點類型。

3結語

變電站內直流電源系統越來越被人們所重視。本文介紹了一種新型放電試驗導線,可以有效解決在變電站蓄電池核容放電工作中經常遇到的一個難點。新的試驗線在功能改進后,同時保持了便捷性、輕便性持續改進的能力。該試驗線可適用所有變電站蓄電池放電試驗工作,實現了將放電儀以最簡單安全的方式接入放電回路的構思,改變了由放電儀決定放電接線的傳統,完成了由放電回路決定放電儀接線方式的轉變,有效提高了工作效率,降低了人身風險。
