引言

隨著農業技術的不斷發展,我國柑橘產量逐年增高,尤其是在武陵山地區,柑橘已經成為當地果農重要的經濟產物。由于該地區處于武陵山脈,柑橘園區比較分散,且多分布在武陵山脈之中,果樹分布高低落差大,道路崎嶇不平等,這就導致了該地區柑橘采摘依然是采用人工方式,對于分布在果樹高枝的柑橘則需借助梯子或其他高空平臺進行采摘,這種采摘方式需要消耗大量的時間和人力成本,采摘效率低下,而且嚴重降低了果農采摘過程的安全性。

本文針對武陵山片區柑橘采摘的現狀,設計了一種能夠提高果農采摘效率,降低采摘勞動強度,并能提高采摘安全性的手持式旋轉剪切高枝柑橘采摘器。

1整體結構與工作原理

手持式旋轉剪切高枝柑橘采摘器主要由剪切裝置、收集裝置、支撐桿和旋轉驅動把手組成,如圖1所示。采摘器的支撐桿采用驅動桿和手持桿內外嵌套形式,且都采用輕質桿,便于手持操作該裝置。

采摘柑橘時,將手持式旋轉剪切高枝柑橘采摘器的動刀刃打開,使高枝柑橘對準收集裝置中心,果柄置于剪切裝置動定刀刃之中,通過旋轉支撐桿下端部的旋轉驅動把手,使其帶動驅動桿轉動,與驅動桿相連的動刀刃同時向定刀刃方向轉動,使得剪切裝置執行果柄剪切,剪斷的柑橘下落到收集裝置,通過收集裝置下端傳輸到柑橘儲藏容器中,實現高枝柑橘的快速采摘。

2關鍵零部件的設計

2.1剪切裝置

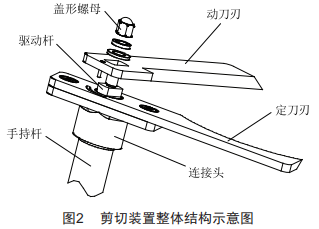

剪切裝置主要包括動刀刃和定刀刃,動刀刃通過沉頭螺釘固定在手持桿上端的連接頭上面,動刀刃通過腰型孔和蓋形螺母與驅動桿固定在一起,通過驅動桿的轉動帶動動刀刃旋轉進行剪切。為了消除剪切過程中柑橘果柄與刀刃的相對滑動,將定刀刃設計成凹弧狀加鋸齒的結構,以提高采摘效率。動刀刃與定刀刃之間的相對運動范圍通過動刀刃上的螺紋銷釘和定刀刃上的圓弧孔之間的配合進行調整,剪切裝置的整體結構如圖2所示。

2.2收集裝置

收集裝置主要包括引導管、緩沖傳輸管以及連接收集裝置與手持桿的支架,如圖3所示。引導管采用金屬薄壁材質通過支架焊接在手持桿上,引導管上端開口對準定刀刃圓弧孔的中心位置,方便果柄剪斷后柑橘能落入引導管,緩沖傳輸管采用塑料材質或麻布材質通過卡箍固定連接在引導管下方,能有效緩解柑橘采摘下落過程的碰撞,同時利用緩沖傳輸管可直接將采摘的柑橘輸送到地面的包裝盒、果籃等儲藏容器中,節省搬運和柑橘裝箱的時間。

2.3支撐桿

支撐桿主要包括驅動桿、手持桿以及自潤滑軸承三個部分,如圖4所示。驅動桿和手持桿兩者采用嵌套的方式,驅動桿位于手持桿內部,采用自潤滑軸承連接。驅動桿上端與動刀刃螺紋連接,下端部與旋轉驅動把手通過腰型面及緊定螺釘連接,驅動桿能自由地進行旋轉,驅動動刀刃實現果柄的剪切。手持桿和驅動桿都采用輕質桿,有利于減輕操作者的勞動強度,老少皆能使用。

2.4旋轉驅動把手

旋轉驅動把手與驅動軸下端通過腰型孔和緊定螺釘連接,旋轉驅動把手下端采用空心結構,在保證強度的條件下減輕了采摘器整體的質量。旋轉驅動把手帶動驅動桿轉動,驅動桿上端與動刀刃連接,實現果柄的剪切。旋轉驅動把手結構如圖5所示。

3結語

本文針對武陵山地區高枝柑橘采摘難度大以及采摘效率極低的現狀,設計了手持式旋轉剪切高枝柑橘采摘器。該采摘器主要由剪切裝置、收集裝置、支撐桿和旋轉驅動把手組成,結構簡單,便于攜帶,功能穩定,可實現單人操作,特別適合武陵山地區果農使用,可有效降低果農采摘的勞動強度,提高采摘高枝柑橘的作業效率,具有廣闊的市場應用前景。
