隨著技術的不斷進步，PCIe M.2接口已成為現代電子設備中不可或缺的高速數據傳輸解決方案。從固態硬盤（SSD）到無線網卡，再到各種專用加速卡，M.2接口以其小巧的尺寸和卓越的性能，廣泛應用于輕薄筆記本電腦、迷你PC和高性能臺式機中。然而，隨著PCIe Gen4和Gen5技術的普及，M.2接口的電氣驗證測試面臨著前所未有的挑戰。本文將從行業角度出發，探討PCIe M.2接口測試的現狀、挑戰以及泰克提供的創新解決方案。

PCIe M.2接口：高性能與小尺寸的完美結合

PCIe M.2接口是一種基于PCI Express（PCIe）總線技術的小型化連接器，專為高性能擴展卡與主板之間的連接而設計。它支持多種PCIe版本，包括PCIe 3.0、4.0、5.0甚至6.0，能夠?qū)崿F(xiàn)高速數據傳輸。M.2接口的核心優勢在于其小巧的尺寸和卓越的性能，使其成為現代電子設備中理想的連接解決方案。它不僅支持固態硬盤（SSD）和無線網卡（如Wi-Fi 6/6e/7）等常見設備，還兼容專用加速卡，如AI推理加速卡和加密卡，滿足多種應用場景的需求。

M.2接口的高速傳輸能力是其突出優勢之一。例如，PCIe 4.0 x4通道的傳輸速度可達約8GB/s，而PCIe 5.0 x4通道則可達到約16GB/s，遠超傳統SATA SSD的傳輸速度。此外，M.2接口還具備低延遲特性，使其在對實時性要求較高的應用中表現出色，如游戲、視頻編輯和AI推理等。其小尺寸設計特別適合輕薄筆記本電腦、迷你PC和節省空間的臺式機主板，為設備的小型化和便攜性提供了有力支持。同時，M.2接口還支持向后兼容，新接口可以連接舊版本設備，為用戶提供了更大的靈活性。

隨著技術的不斷發展，PCIe M.2接口在現代電子設備中的重要性愈發凸顯。它不僅滿足了高速數據傳輸?shù)男枨螅€為設備的小型化和多功能性提供了支持。M.2接口廣泛應用于固態硬盤（SSD）、無線網卡和專用加速卡等領域，成為高性能計算和小型化設備的理想選擇。未來，隨著PCIe 5.0和PCIe 6.0技術的進一步普及，M.2接口將繼續在電子設備中發揮重要作用，為用戶提供更高效、更便捷的解決方案。

PCIe M.2接口測試的現狀與挑戰

PCIe M.2接口測試在行業內正逐步發展，但仍然面臨諸多挑戰。目前，PCIe M.2接口廣泛應用于固態硬盤（SSD）、無線網卡等領域，隨著PCIe 4.0和5.0技術的普及，其測試需求不斷增加。然而，PCIe協會（PCI-SIG）尚未像CEM接口那樣提供明確的測試操作指南和專用的M.2測試夾具，這使得工程師在進行M.2接口的電氣驗證測試時面臨諸多問題。例如，測試夾具的選擇、向下兼容性、測試標準的參考以及測試信道與標準CEM測試信道的一致性等問題，都使得M.2接口的測試處于一種相對模糊的狀態。

此外，隨著傳輸速率的提升，信號完整性和電源完整性成為測試中的關鍵問題。例如，在高速傳輸中，信號的完整性和穩定性需要通過復雜的調制方案和先進的均衡技術來保證，但這些技術往往會增加系統延遲。同時，測試環境的搭建和測試工具的選擇也變得至關重要，尤其是對于PCIe 5.0及更高版本的測試，需要更精確的測試設備和方法。這些問題不僅增加了測試的復雜性，還可能導致測試結果的不準確性和不可靠性，從而影響產品的最終性能和用戶體驗。

泰克解決方案：助力PCIe M.2接口測試的高效與精準

泰克針對PCIe M.2接口測試的復雜性和挑戰，提供了一套全面且創新的解決方案，旨在幫助工程師更高效、更精準地完成電氣性能評估。泰克的解決方案涵蓋了從硬件選擇到軟件支持的各個環節，確保測試過程的標準化和可靠性。

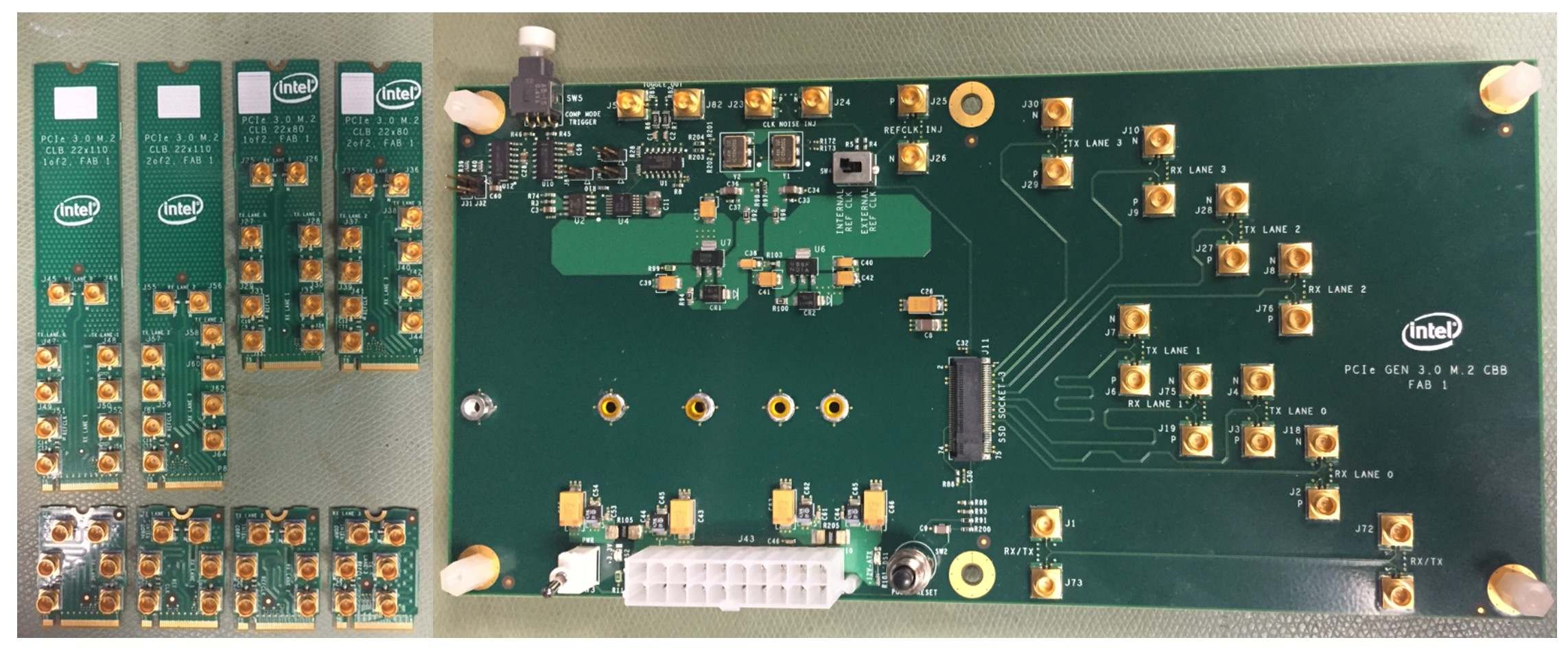

泰克推薦使用Wilder Technologies的M.2 Gen4和Gen5測試夾具，這些夾具專為滿足M.2接口的測試需求而設計，能夠提供穩定的測試環境和可靠的結果。此外，泰克還提供了多種損耗嵌入方案，包括硬件ISI板與參考封裝損耗、純軟件S參數嵌入以及純硬件ISI板方案，以滿足不同測試場景下的靈活需求。這些方案能夠有效模擬實際的信號傳輸損耗，確保測試結果的準確性。

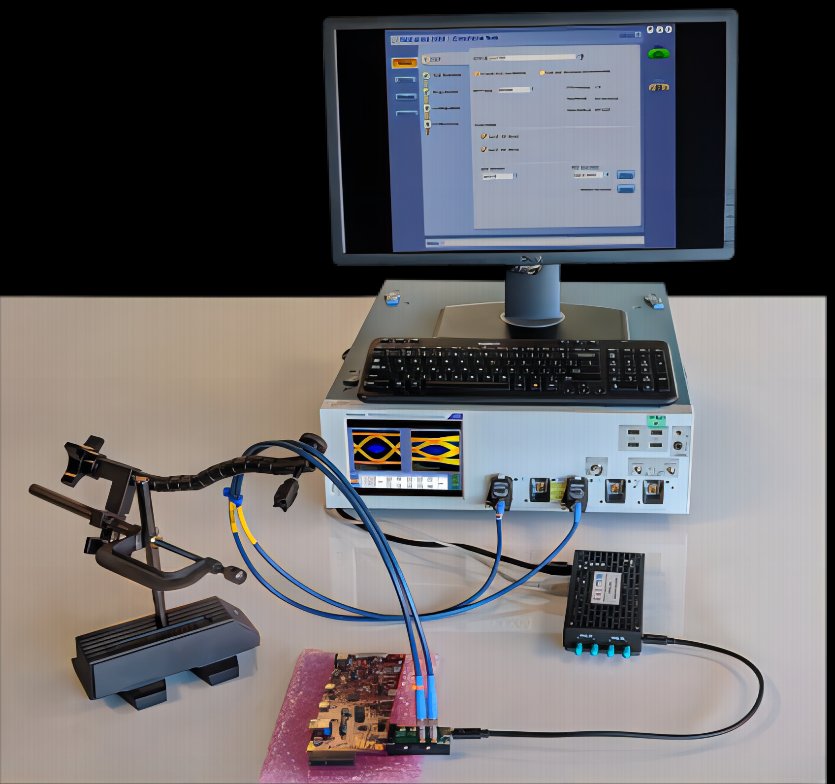

泰克的測試指南詳細描述了從硬件連接到波形保存，再到使用SigTest進行分析的完整流程。工程師可以根據具體的測試需求，選擇合適的測試模板和濾波器文件，優化示波器的采樣率、記錄長度和通道帶寬等參數。泰克還提供了最新的SigTest軟件版本，如SigTest Phoenix 5.1.08，這些軟件工具能夠幫助工程師快速完成測試配置，并確保測試結果的一致性和可靠性。

泰克的解決方案不僅在技術上具有顯著優勢，還通過強大的技術支持和服務，為客戶提供全方位的保障。泰克的工程師團隊能夠根據客戶的實際需求，提供定制化的測試方案設計和操作指導，幫助客戶快速上手并解決測試過程中遇到的問題。此外，泰克的測試設備和工具經過嚴格驗證，能夠確保測試結果的高精度和高可靠性，從而幫助客戶在競爭激烈的市場中脫穎而出。

隨著PCIe M.2 Gen4和Gen5技術的不斷發展，電氣驗證測試的重要性愈發凸顯。泰克的解決方案憑借其行業標準的兼容性、測試結果的精確性、操作的靈活性以及強大的技術支持，已經成為PCIe M.2接口測試領域的首選。通過采用泰克的測試夾具、損耗嵌入方案和SigTest軟件，工程師能夠更高效地完成M.2接口的電氣性能測試，確保產品的高質量和高性能，為產品的順利實現和市場推廣提供有力支持。
