中國，2021 年 11 月 16 日– 意法半導體TCPP03-M20 USB Type-C端口保護 IC為雙角色輸電(DRP)應用量身定制，針對能給相連設備充電又能接受其他 USB-C電源的雙向充放電產品，可以簡化其設計。

作為有ST UCPD (USB Type-C 和Power Delivery)接口IP模塊的 STM32G0*、STM32G4、STM32L5 和 STM32U5 微控制器的配套芯片，TCPP03-M20讓設計者以經濟劃算的方式進行USB Type-C 接口硬件分區，實現以 STM32 為主微控制器的雙芯片解決方案，從而節省物料清單成本，縮減PCB電路板空間，降低電路復雜性。

根據 USB Type-C 規范的定義，一臺USB-C 雙角色輸電設備，例如，智能揚聲器、智能手機、平板電腦、筆記本電腦、相機等，能夠動態地把輸電角色從受電改為送電，把USB 數據角色從設備改為主機，反之亦然。這可以實現在電池供電設備之間保存和共享電能的新用例，并擴展設備互操作性。Type-C 規范定義的 USB DRP 功能允許任何內置意法半導體芯片的 USB 設備為所連設備的電池充電。

TCPP03-M20 采用意法半導體的BCD制造工藝。這項工藝最近通過了IEEE Milestone認證，能夠在同一顆芯片上整合邏輯電路和高壓電路，提高集成度和可靠性，可在同一芯片上實現 ±8kV ESD 保護(IEC61000-4-2 Level 4)、過壓和過流保護。這些保護功能是防護意外短路事故或連接故障設備，符合 USB-C Power Delivery技術規范，必不可少的功能。該芯片集成了USB-C 端口的 VCONN 和 CC 兩條線的開關管;帶有兩個 N 溝道 MOSFET 柵極驅動器的Source和Sink通道電荷泵;VBUS 和 VCONN 電源路徑放電電路，以及無電量電池管理。

TCPP03-M20優化了超低功耗性能，為USB DRP用例專門設計，確保應用設備具有出色的能效。意法半導體的TCPP01-M12 和 TCPP02-M18 BCD IC是獨立的Power Sink和Power Source(供電和受電)解決方案。像意法半導體的所有 TCPP 產品一樣，TCPP03-M20 符合 USB-C PD 規范 3.1 標準功率范圍 (SPR) 的最新功能，包括 PPS(可編程電源)。

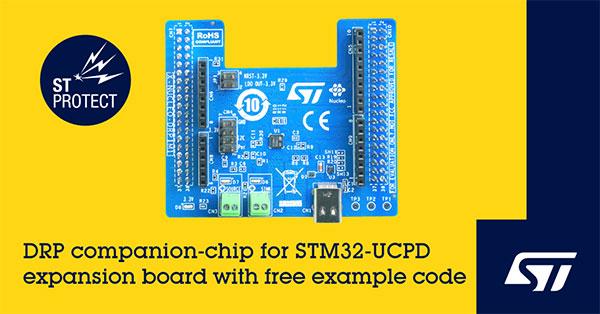

STM32 Nucleo 擴展板 X-NUCLEO-DRP1M1和X-CUBE-TCPP STM32Cube擴展軟件以及應用代碼示例現已上市，有助于加快基于TCPP03-M20 的高達100W DRP 應用項目的開發。開發者還可以利用STM32CubeMX的UCPD 配置支持、STM32G071B-DISCO USB-C 嗅探器和STM32CubeMonitor-UCPD 調試工具。Power Sink受電開發板X-NUCLEO-SNK1M1板現已上市，而Power Source送電開發板 X-NUCLEO-SRC1M1計劃于 2021 年第四季度發布。

TCPP03-M20現已投產，采用 4mm x 4mm VFQFPN20 封裝。
