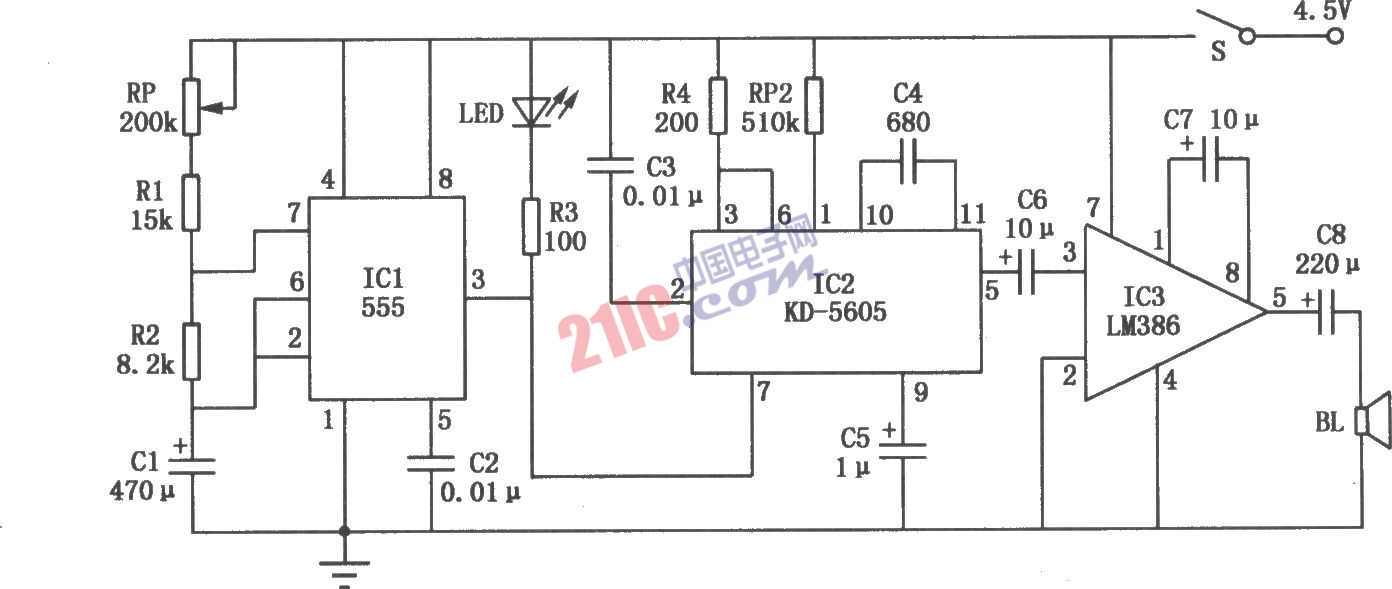

電子貓電路如圖所示。ICl為時基集成電路NE555,它與電位器RP、電阻Rl、R2和電容Cl組成時間控制電路,用來控制貓叫聲的間隔。IC2為貓叫聲集成電路KD-5605,它將貓的叫聲固化在電路內部。合上開關S,電源經RP、Rl、R2向Cl充電,Cl兩端電壓充到電源電壓2/3時,ICl的③腳輸出低電平,發光二極管LED通電發光,同時IC2得電工作,其輸出的貓叫信號經IC3功率放大后,推動揚聲器BL發出洪亮逼真的貓叫聲,達到驅鼠目的。與此同時,ICl內部放電管導通,Cl貯存電荷經R2向IC1⑦腳放電。當Cl兩端電壓降至電源電壓l/3時,ICl的③腳輸出高電平,LED熄滅,IC2也失電停止工作,貓叫聲停止。電源又通過RP、Rl、R2向C1充電,電路如此循環工作。
