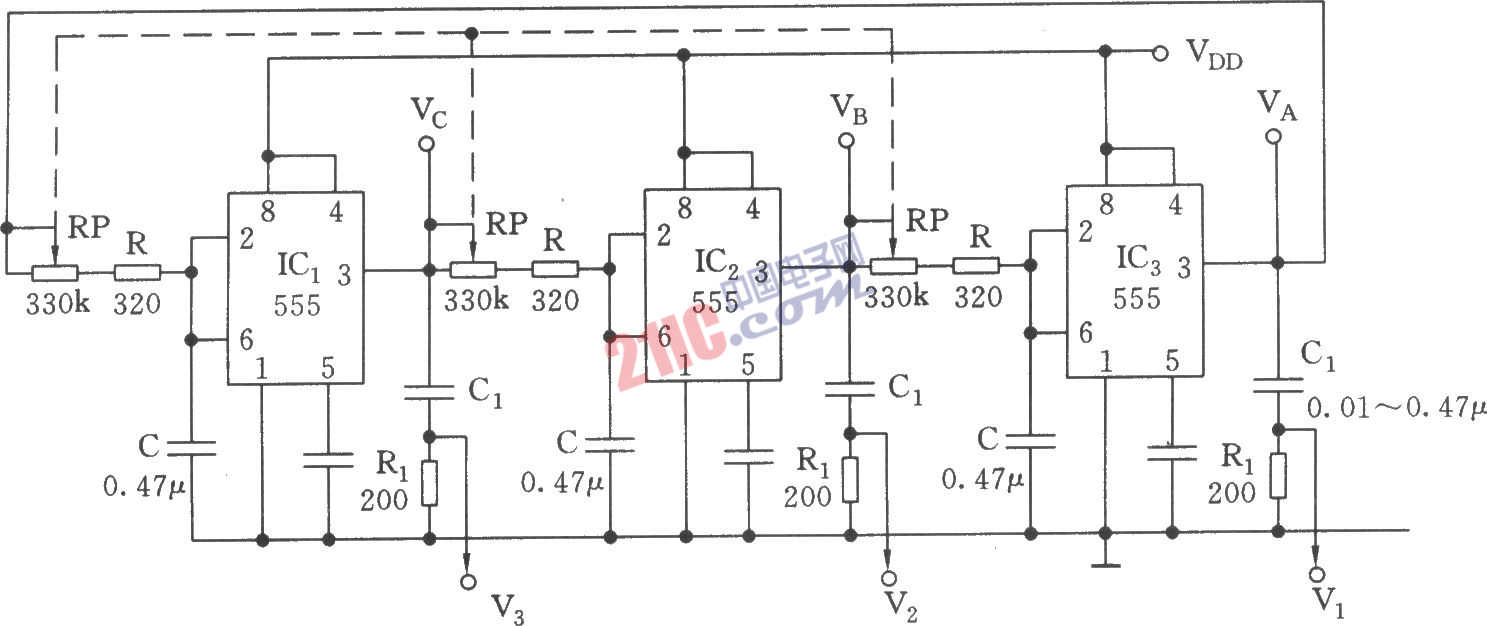

如圖所示，這是由三個相同的施密特觸發器組成的閉環回路，首尾相接。每個觸發器的延時為td=l．1(RP+R)C，延時td即C上的電壓升到1/3 VDD所需要的時間。而555復位后，C上的電荷是通過R、W對前一級IC的輸出端(3腳)進行灌電流放電的，因而與C的充電時間常數一樣。因此，每個觸發電路的輸出端每改變一次要經過三個單穩觸發電路傳輸，所需時間是3td。故每個IC的輸出周期Td=6td。對應的頻率.
