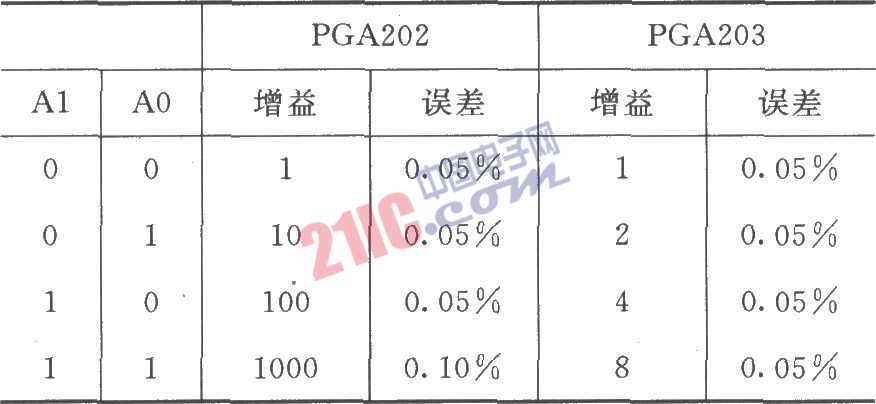

如圖所示為PGA202信號和電源的基本連接電路,各個電源端都要用1μF的鉭電容旁路濾波。為了發揮芯片的最大性能,在設計印刷電路板時應使鉭電容盡可能靠近電源腳。為避免外圍元件引入增益和CMR誤差,各個元件接地時應按圖中所示采用“一點接地”方式。Sense端(11腳)和VREF端(④腳)如有任何電阻都將導致增益產生誤差,為了避免增益誤差,引線應盡可能短。為了保持放大器穩定,應盡量避免在輸出端到輸入端或失調調節端跨接電容器。軟件增益的選擇下表。
