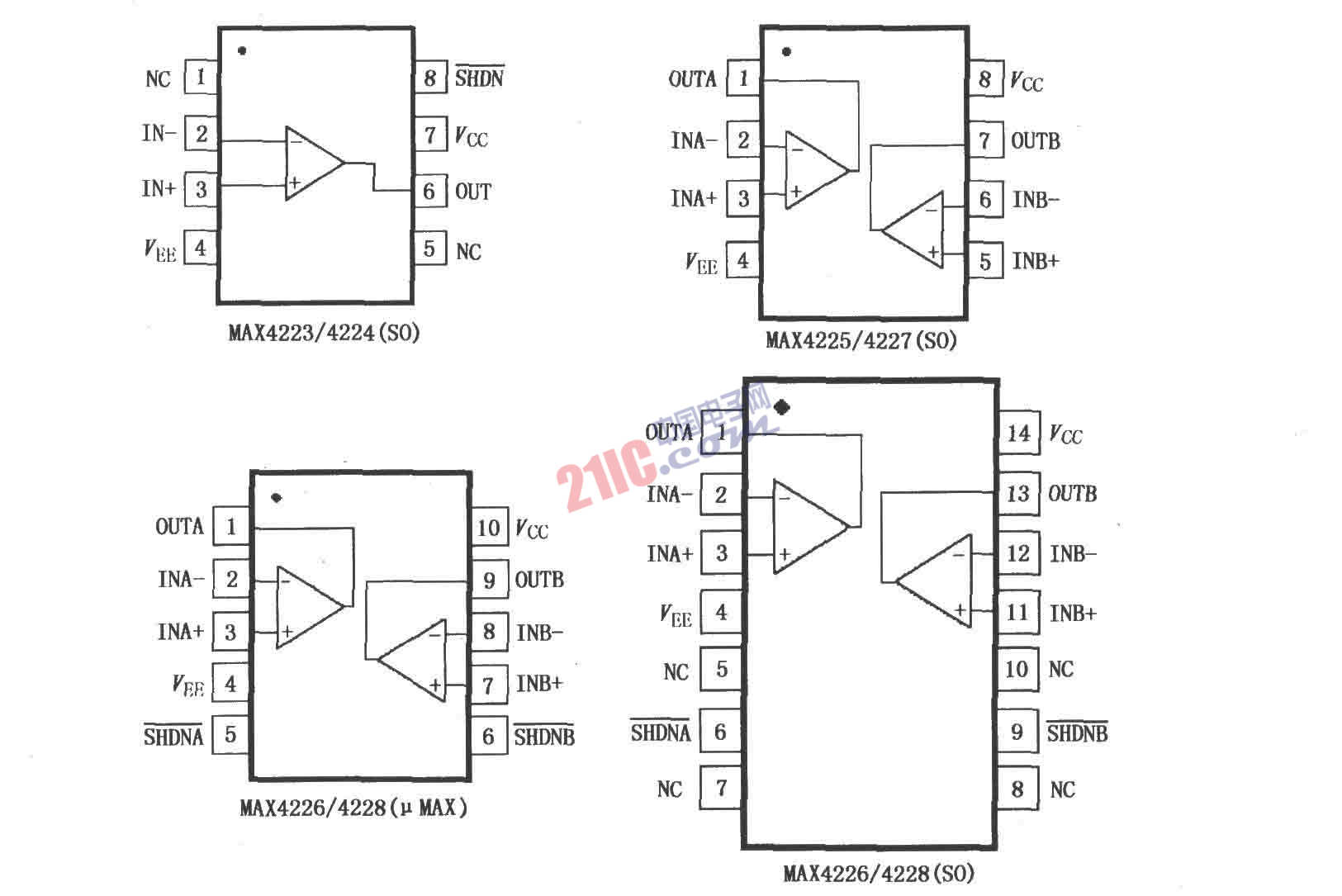

MAX4223～MAX4228是低功率電流反饋放大器，具有極高速、低失真和極好的視頻特性。MAX4223／4224／4226／4228有一個關斷模式，在關斷狀態下，電源電流降低到350μA，輸出端被置為高阻。這些器件工作在雙電源±2．85～±5．5V，提供典型的輸出驅動電流為80mA。MAX4223／4225／4226最優化設計在閉環增益+1(0dB)或更大，有1GHz的3dB帶寬；而MAX4224／4227／4228具有閉環增益+2(6dB)或更大的補償，提供600MHz的3dB帶寬(1．2GHz的增益帶寬積)。MAX4223～MAX4228是視頻應用的理想選擇。這些放大器的0．1dB增益平坦度可達300MHz，差分增益和相位誤差為0．01％和0．02％，轉換速率為1100 V／μs，總諧波失真及噪聲(THD)為-60dBc，建立時間(0．1％)為8ns，可應用于高速模-數輸入或數據通信。MAX4223／4224／4226／4228的關斷特性是便攜式和電池供電設備應用的理想選擇。關斷狀態下輸出端高阻特性使得這些放大器可廣泛應用于多路復用器。MAX4223／4224采用小型6腳SOT封裝，所有器件工作溫度范圍為-40～+85oC，其引腳排列如圖所示。
