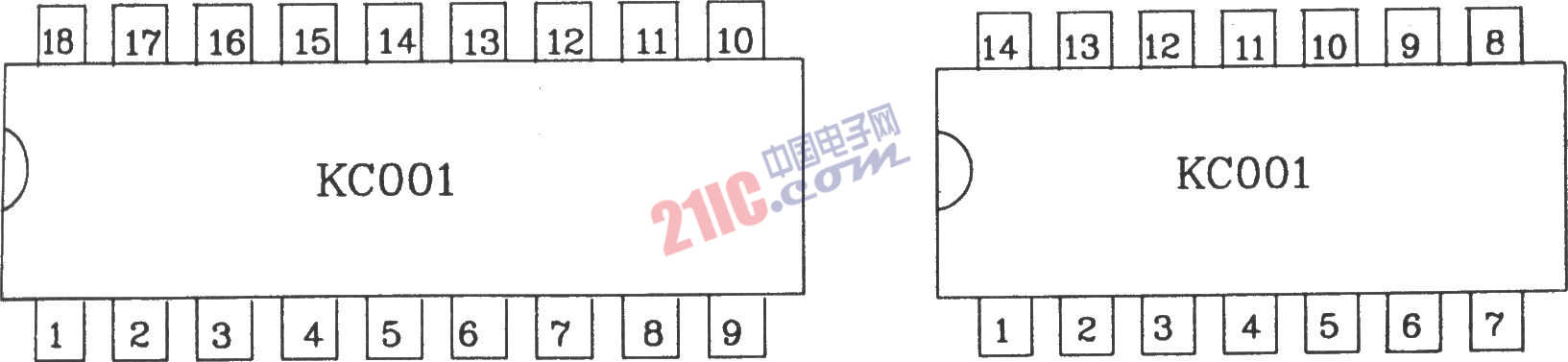

可控硅移相觸發器KJOOl主要用于單相、三相半控橋式供電裝置中作移相觸發器之用它具有溫漂小,移相線性好,寬脈沖觸發等優點。電參數如下:電源電壓:直流+15V,-l5V,允許波動±5%(±10%功能正常)。電源電流:正電流≤15mA,負電流≤10 mA。同步電壓:交流10V。移相范圍: a.≥l50°(同步電壓l0V)。 b.≥210°(二相同步電壓,10V分別輸入時)。鋸齒波幅度:≥10V(幅度以鋸齒波出現平頂為準)。輸出脈沖: a.脈沖寬度:l0μs~3.3ms(改變脈寬電容達到)。 b.脈沖幅度:>13V(輸出接lkfl電阻負載)。 c.最大輸出能力:l5mA(吸收電流)。 d.輸出反壓:BCceo≥18V(測試條件:Ie≤20釁)。移相線性誤差:≤l%。同步輸入端反壓:≥15V。同步輸入端允許最大同步電流:6mA(有效值)。 KJ001采用兩種封裝形式:雙列直插l8腳封裝和雙列直插l4腳封裝,如下圖所示。

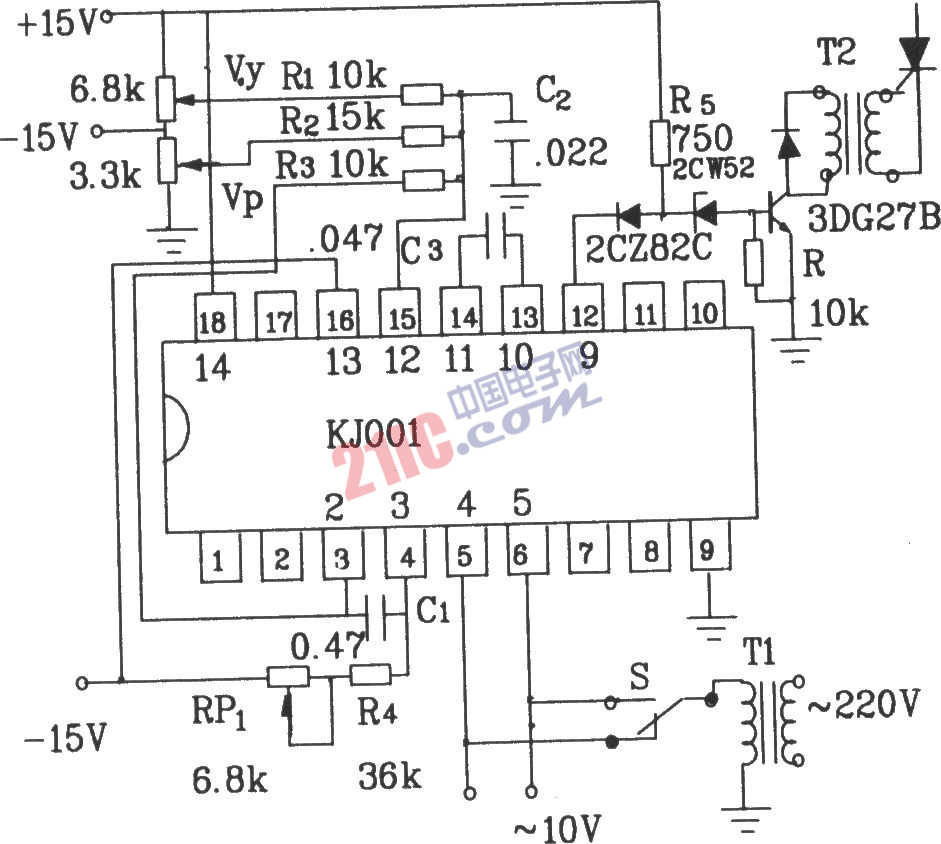

KJ001的典型應用電路圖:

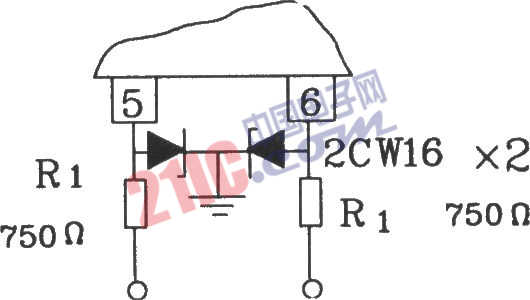

當同步信號為二相同步輸入時的接線如下圖所示:
