[導讀]CD4040計數器芯片構成的鎘鎳電池充電器如圖所示。它可對四節容量為500mA的鎘鎳電池串接充電,充電電流為50mA,充電時間為l.5個小時,并具有充電完成后自動斷電的功能。555時基電路構成時鐘信號發生器,產生l0Hz的方波

CD4040計數器芯片構成的鎘鎳電池充電器如圖所示。它可對四節容量為500mA的鎘鎳電池串接充電,充電電流為50mA,充電時間為l.5個小時,并具有充電完成后自動斷電的功能。555時基電路構成時鐘信號發生器,產生l0Hz的方波信號,其周期為6秒鐘。當接通電源時,由于IC2的③腳輸出低電平,因而使半導體管VT1導通,并使繼電器Kl吸合工作,觸點K1-1閉合,開關S處于自保。此時充電電流流向電池,并開始向電池充電。狀態指示燈LED被點亮,表示充電正在進行。

CD4040計數器構成分頻器及充電電路。在接通電源的同時,ICl產生的時鐘信號輸給IC2的⑩腳,IC2開始計數。由于IC2被接成8192:1的分頻器,所以,只有在計數脈沖達到8192個時IC2的③腳才會由低電平變?yōu)楦唠娖?,使VTl截止,Kl停止工作而釋放觸點K1-1,使其變?yōu)閿嚅_狀態,從而停止了充電。VD2是用來防止電池電流倒流入電路的。

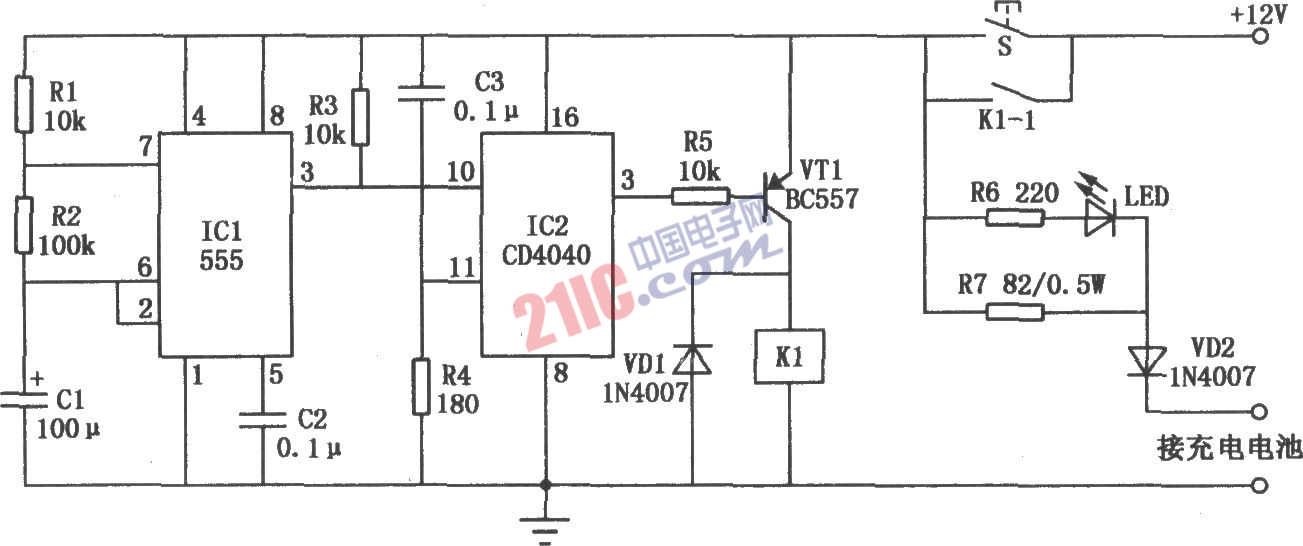

CD4040構成的鎘鎳電池充電電路
