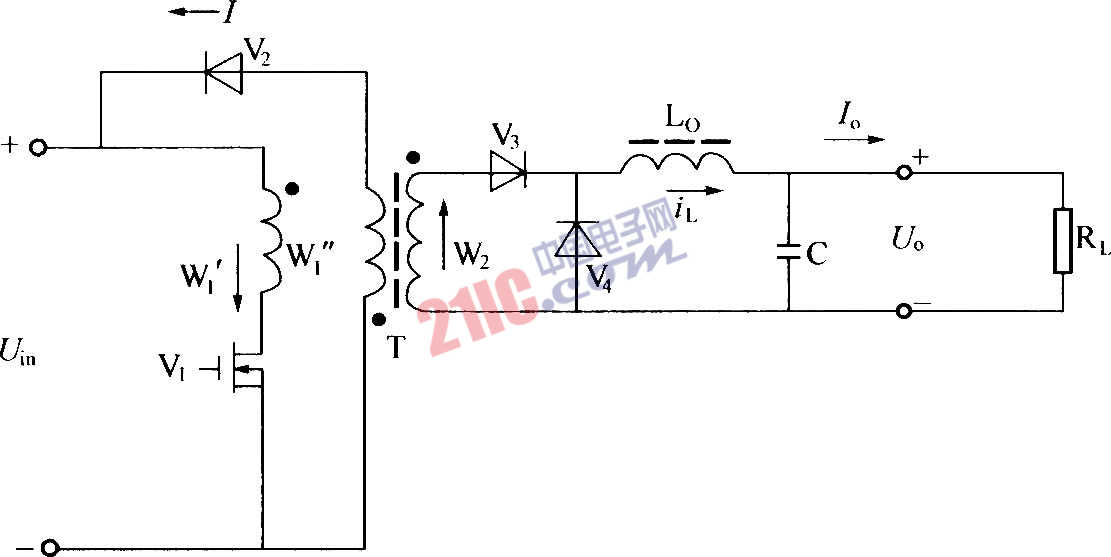

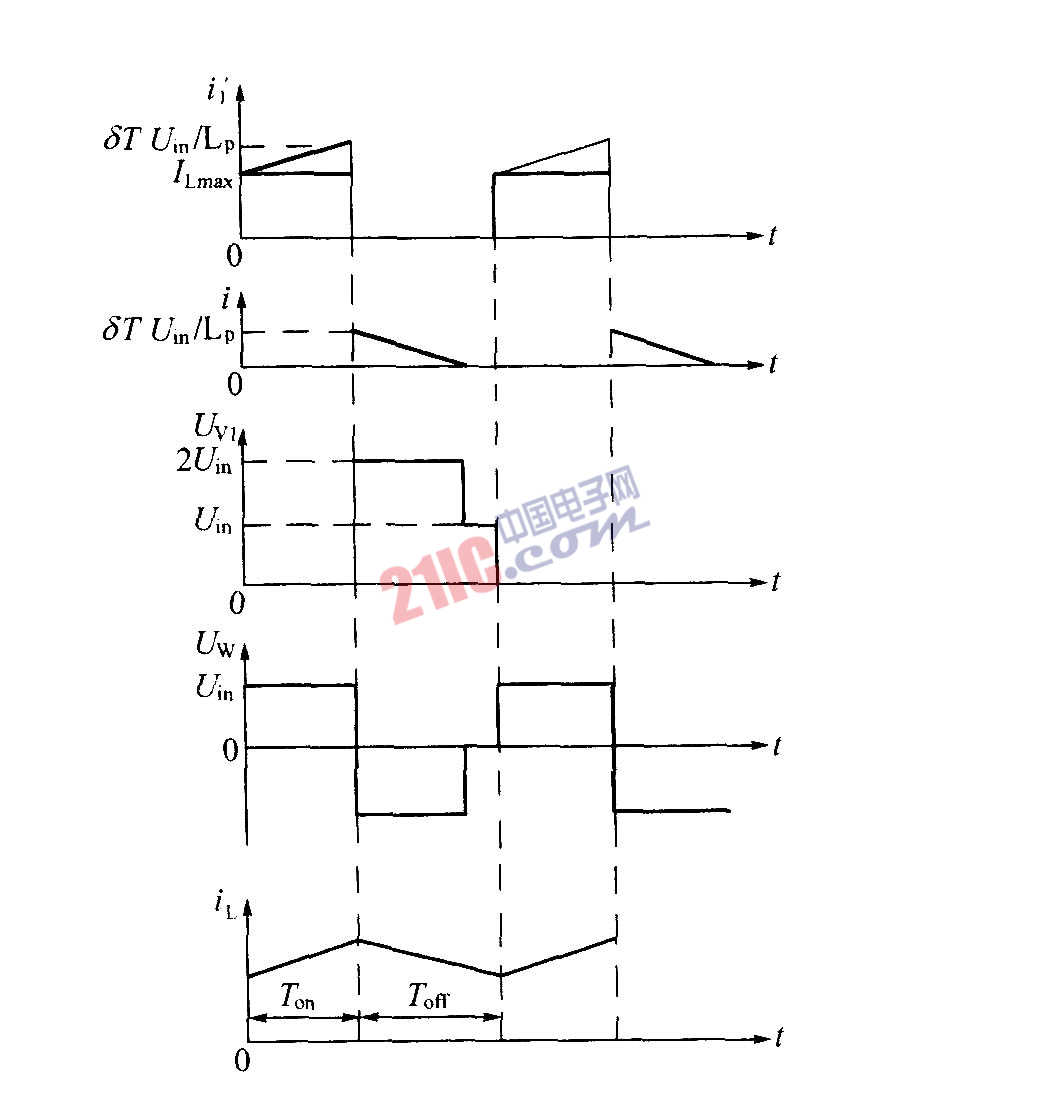

如圖所示,當開關管V1導通時,輸入電壓Uin全部加到變換器初級線圈W1'兩端,去磁線圈W1''上產生的感應電壓使二極管V2截止,而次級線圈W2上感應的電壓使V3導通,并將輸入電流的能量傳送給電感Lo和電容C及負載;與此同時在變壓器中建立起磁化電流,當V1截止時,V3截止,Lo上的電壓極性反轉并通過續流二極管 V4繼續向負載供電,變壓器中的磁化電流則通過W1''、V2向輸入電源Uin釋放而去磁;W1''具有鉗位作用,其上的電壓等于輸入電壓Uin,在V1再次導通之前,T中的去磁電流必須釋放到零,即T中的磁通必須復位,否則,變壓器T將發生飽和導至V1損壞。通常W1'=W1'',采用雙線并繞耦合方式的占空比<0.5,否則T將飽和。單端正激式變換器波形如下圖所示。
