DN-41組成的大電流開關穩壓器
[導讀]如圖所示為由DN-41組成的大電流開關穩壓器。DN-41內設有過流、過壓(撬棍)保護電路、重置電路、柔順啟動電路等，具有外圍元件少、工作穩定、安全可靠等優點。其輸出電壓可在5.1～15V之間連續調節，最大輸出電流為4A，

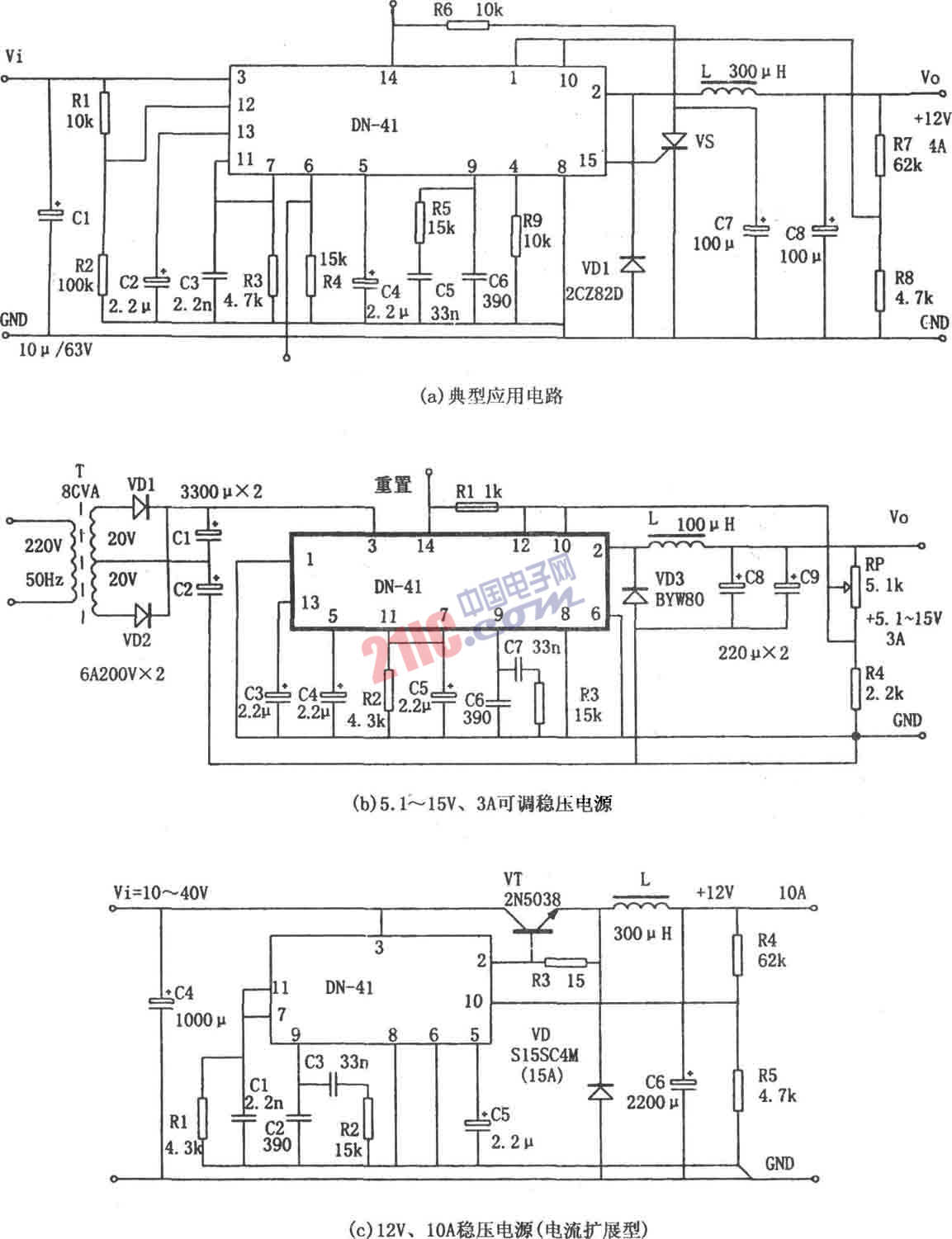

如圖所示為由DN-41組成的大電流開關穩壓器。DN-41內設有過流、過壓(撬棍)保護電路、重置電路、柔順啟動電路等，具有外圍元件少、工作穩定、安全可靠等優點。其輸出電壓可在5.1～15V之間連續調節，最大輸出電流為4A，轉換效率為90％，開關頻率可達200kHz。
