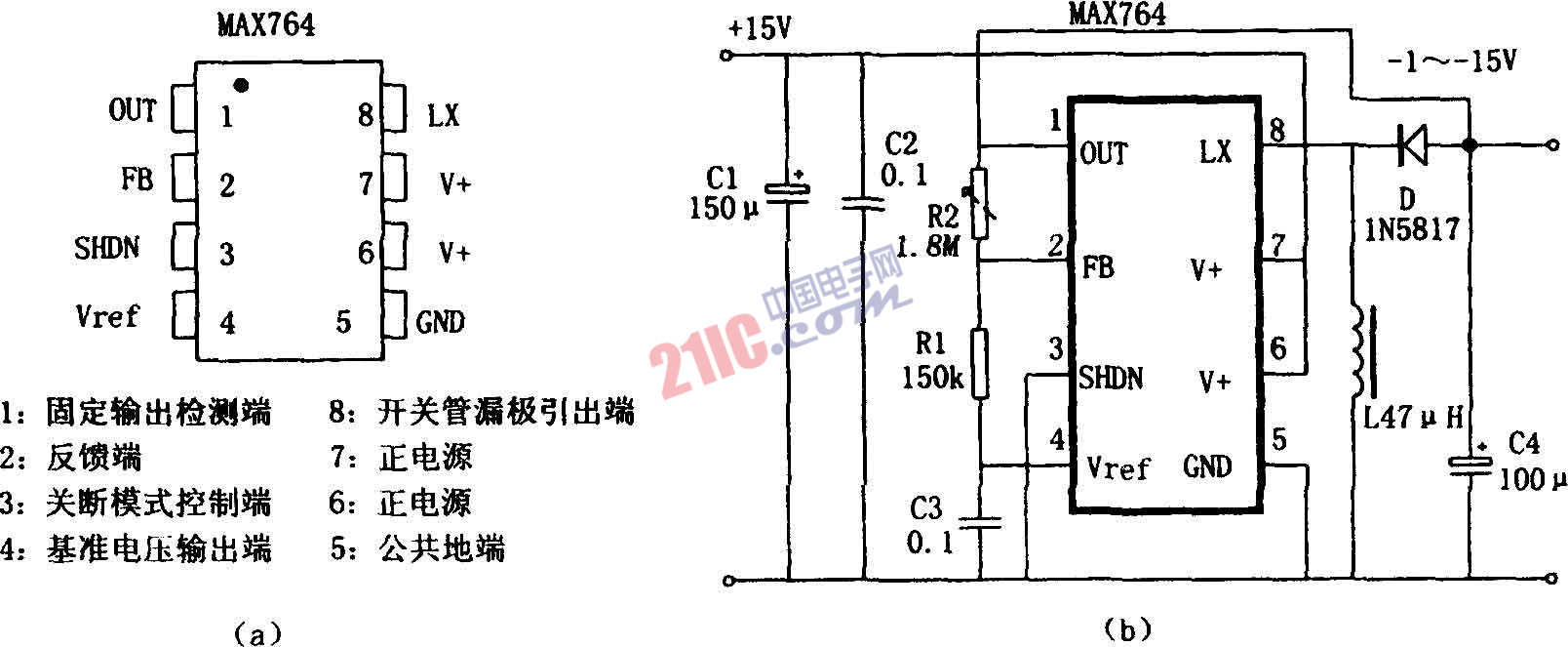

如圖所示為采用MAX764構成的可調式極性反轉電源。MAX764是一種高效率、低功耗、輸出可調式直流電源變換器,它采用電流控制型脈頻調制器(PFM),并兼有脈寬調制器(PWM)的優點。利用外部儲能電感、濾波電容和續流二極管構成極性反轉電路,產生負壓輸出。輸入電壓在3~16V之間,輸出電壓可固定為-5V.還可設置成-15V可調。最大輸出電流為250mA,效率達80%以上,靜態電流為120μA,關斷狀態為5μA。MAX764的封裝為DIP8,外形及管腳見圖,具體DC/DC變換電路見圖。輸出電壓V0=-VREF×(R2/R4)。VREF為片內基準電壓,VREF=1.5V。
