袖珍助昕器

時間：2008-05-22 20:38:28

關鍵字：耳機 ICL 助聽器濾波電容

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]如圖所示為袖珍助聽器電路，其中C1為輸入耦合電容。C2為濾波電容，用來防止信號通過內部偏置電路對輸入端造成反饋。電容C3用來適當衰減耳機BE中的高頻成分。C4為電源濾波電容。RP是音量控制電位器。來自傳聲器BM的音

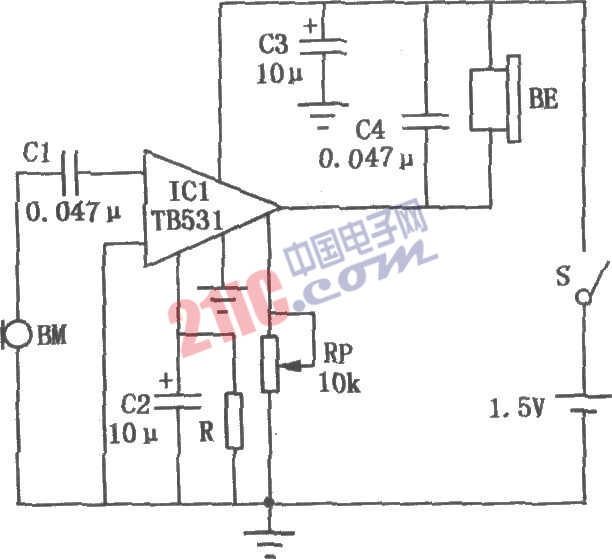

如圖所示為袖珍助聽器電路，其中C1為輸入耦合電容。C2為濾波電容，用來防止信號通過內部偏置電路對輸入端造成反饋。電容C3用來適當衰減耳機BE中的高頻成分。C4為電源濾波電容。RP是音量控制電位器。來自傳聲器BM的音頻信號經ICl助聽器專用集成電路TB5318內部多級放大，直接驅動耳機BE放音。由于IC1內電路增益很高，制作時要注意整機元器件的布局與布線，以免形成自激。此外，ICl的②腳所接電阻器R的取值與集成電路分擋值有關，應在360kΩ～1MΩ之間選取。電路中的BE應采用高阻耳機。
