磁帶運動方向顯示器

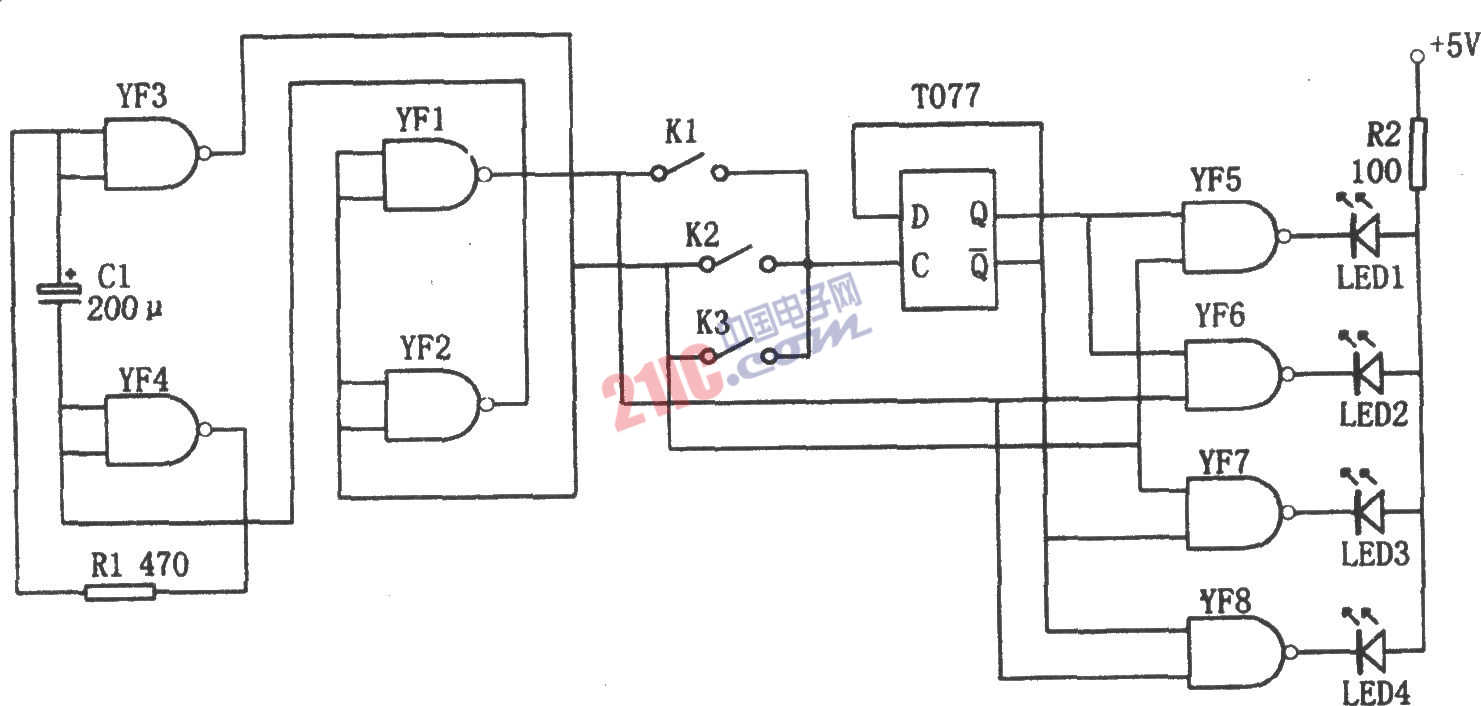

如圖所示為磁帶運動方向顯示電路。該電路由矩形脈沖發生器、D觸發器(T077)、譯碼電路、發光二極管LED1～LED4等組成。 矩形脈沖發生器由與非門YF1～YF4組成，其輸出的信號頻率為1～3Hz，改變C1、R1的值可調整相應頻率。T077接成計數狀態，以對矩形脈沖發生器輸出的信號進行二分頻。譯碼電路由與非門YF5～YF8組成，其輸出信號控制發光二極管的顯示，以便在錄音機工作時LED1～LED4依次發光，指示出磁帶運轉的方向。發光點移動方向取決于脈沖發生器輸出脈沖的極性。電路中與非門YF1輸出正向脈沖，與非門YF3輸出負向脈沖，轉換開關K1～K3以機械方式分別與錄音機的“REW”、“FF”、“PLAY”鍵相連，當按下其中一個功能鍵時，相應的觸發信號便加入觸發器，使發光二極管以相應的形式發光，顯示磁帶的運動方向。如果按下“STOP”鍵，則電路的顯示狀態被破壞，僅有一對發光二極管以脈沖發生器的振蕩頻率間斷地閃爍，表示錄音機雖接通，但磁帶不運動。
