TOP100Y構成的+5V、1A輸出的反激式直流開關穩壓電源電路
[導讀]由TOP100Y構成的+5v、1A輸出的反激式直流開關穩壓電源電路如圖所示。這種反激式開關電源是通過反饋電路直接調節輸出電壓的，適用于需要隔離且負載變化小的情況。當直流輸入電壓Ui=95～185V時，電壓調整率Sv=±1.25％

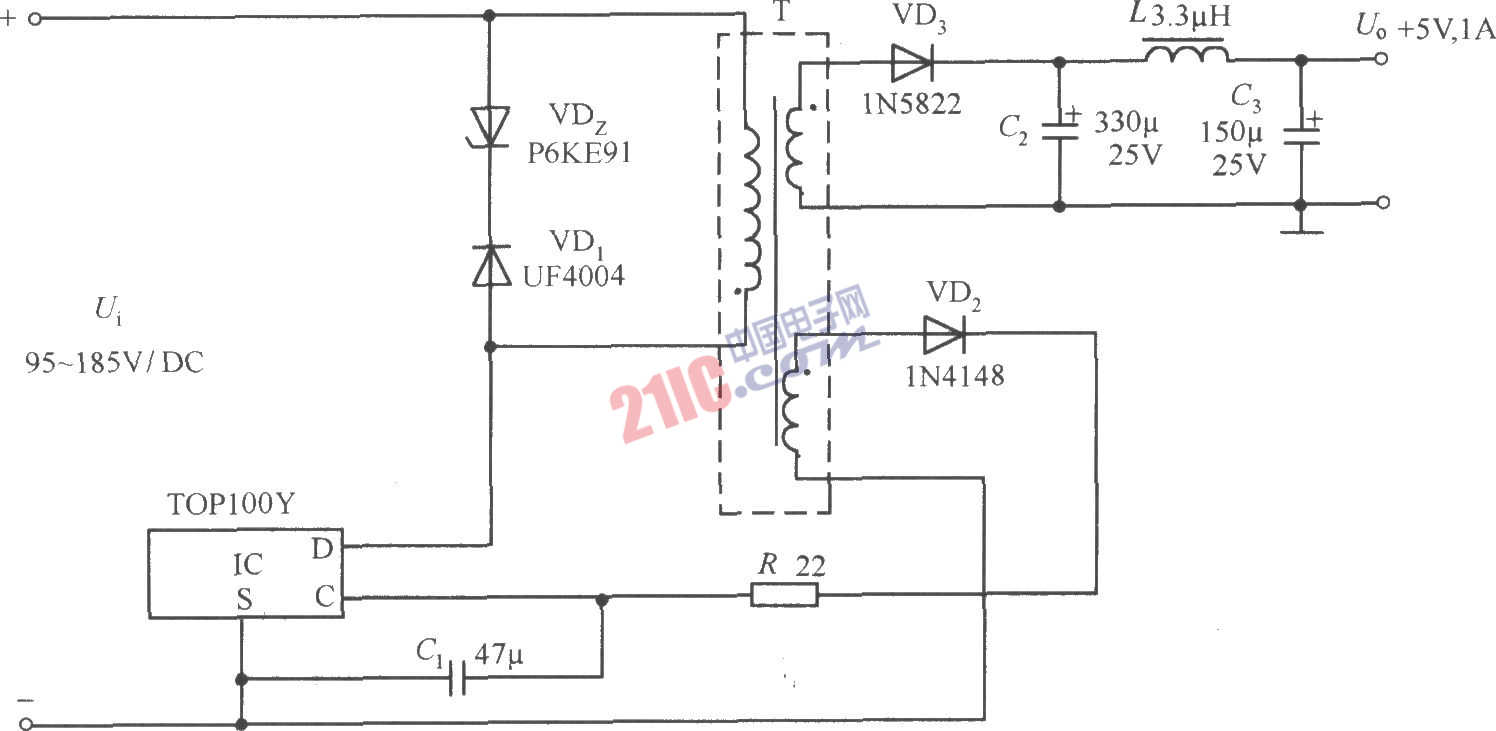

由TOP100Y構成的+5v、1A輸出的反激式直流開關穩壓電源電路如圖所示。這種反激式開關電源是通過反饋電路直接調節輸出電壓的，適用于需要隔離且負載變化小的情況。當直流輸入電壓Ui=95～185V時，電壓調整率Sv=±1.25％。當負載電流從l0％變化到l00％時，負載調整率SI=±4.5％。輸出紋波電壓為±25mV。開關頻率仍為100kHz(典型值)。
鉗位電路由瞬變電壓抑制二極管VDz(P6KE91)和超快恢復二極管VDl(UF4004)組成。次級電壓VD3、C2、L、C3整流濾波后，獲得+5V輸出。反饋線圈電壓通過VD2、R和Cl整流濾波后，加到TOPl00Y的控制端。Cl兼作控制環路的補償電容，并決定自動重啟動頻率。
