1.前言

拿起一個你幾乎沒有使用過的電子設備，卻發現電池幾乎或完全沒電了，這有多糟糕？如果我們的設備只是處于待機或睡眠狀態，這可能是因?yàn)橐粋€(gè)很小但至關重要的規格：靜態電流。

2.什么是靜態電流？

靜止被定義為“不活動或休眠的狀態或時期”。因此，靜態電流或 I Q是系統在輕負載或無負載的待機模式下消耗的電流。靜態電流通常與關斷電流混淆，關斷電流是設備關閉但電池仍連接到系統時消耗的電流。然而，這兩個規范在任何低電池消耗設計中都很重要。

靜態電流適用于大多數集成電路 (IC) 設計，其中放大器、升壓和降壓轉換器以及低壓差穩壓器 (LDO) 在消耗的靜態電流量中發揮作用。在這篇博文中，我將重點介紹 LDO，因?yàn)樗鼈冊O(shè)計簡單且易于計算功耗。當 LDO 完全運行時，公式 1 計算其功耗為：

           (1)

?F或例如，如果需要從4.2V，下降到1.8 V使用與0.05毫安靜態電流的LDO輸出200mA的電流的，堵塞這些數字代入等式1次的結果中功率耗散（P d的）：

Wˉˉ母雞的應用切換到待機模式或到輕負載的情況下，靜態電流起著消耗的功率更大的作用。繼續我之前的示例，如果 I OUT顯著降低 – 例如 100 μA – P D變?yōu)椋?/span>

在這個例子中，靜態電流貢獻了將近 50% 的功耗。

? OU也許會想，“嗯，這不是浪費大的權力。” 但是那些大部分時間都處于待機或關機模式的應用程序呢？智能手表、健身追蹤器甚至手機上的一些模塊經常在這兩種狀態中度過。不保持顯示器一直運行的健身追蹤器代表輕負載條件，其中用于調節的 LDO 的IQ將在電池壽命中發揮重要作用。

3.空間限制和電池壽命

隨著消費產品更小、更輕的趨勢不斷發展，工程師面臨著在保持或延長電池壽命的同時減小尺寸的挑戰。在大多數情況下，電池是設計中最大和最重的部分；然而，設計人員不希望物理縮小電池，因?yàn)檫@會降低電池容量和電池壽命。因此，必須使所有其他板載設備盡可能小。

我們是否應該擔心會因尺寸而犧牲性能？最簡潔的答案是不。TI 擁有具有峰值功率性能和小尺寸的 LDO，因?yàn)榈凸牟恍枰芨叩臒嶙琛?/span>TPS7A02 就是一個典型的例子。它擁有 0.65 毫米 x 0.65 毫米晶圓芯片級尺寸和 0.35 毫米間距，可提供 25 nA 的靜態電流。這不僅是尺寸最小的 LDO 之一，也是市場上I Q最低的器件之一。TPS7A02 還采用 1 mm x 1 mm 小外形無引線 (X2SON) 制造，適合不需要 0.65 mm x 0.65 mm 尺寸的設計人員。該器件和類似的 LDO 在尺寸和性能方面為我們提供了兩全其美的優勢。

如果我們的設計旨在延長電池壽命，啟用或關閉引腳是另一種簡單的解決方案。智能手表、健身追蹤器、手機甚至無人機都可以采用這種解決方案來提升電池電量。無人機——在我提到的所有消費電子產品中——在待機模式下花費的時間很少，因?yàn)樗鼈兺ǔＶ辉陲w行前或飛行后空閑。我們仍然可以通過關閉連接到飛行不需要的那些模塊的 LDO 來節省電池壽命。其中一些模塊包括互補金屬氧化物半導體 (CMOS) 圖像傳感器和萬向節（如圖 1 所示），因?yàn)檫@些模塊僅在用戶想要錄制視頻或拍照時使用。LDO 的關斷電流（通常為幾百納安）是電池的消耗，它甚至低于 LDO 的靜態電流。

LDO 也非常適合 CMOS 圖像傳感器和萬向節，特別是因?yàn)檫@兩個模塊都對噪聲敏感。任何到達圖像傳感器或云臺的噪音都會影響無人機拍攝的視頻或圖片的質量、分辨率和穩定性。

我們可以將同樣的想法應用于手機的攝像頭，該模塊也不常使用，但仍需要干凈、無噪音的導軌以保持圖像質量。

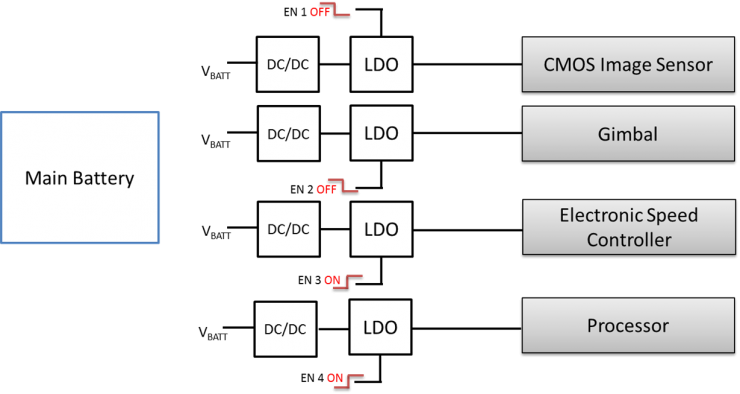

圖 1：無人機模塊的通用框圖

4.結論

盡管電池壽命在很大程度上取決于運行時的負載條件，但具有低靜態電流的 LDO 是一種簡單的解決方案，可幫助提高任何電池驅動設備的運行時間。這些小型設備也不僅限于消費電子產品；它們?cè)跇怯詈凸S自動化等工業應用中發揮著同樣重要的作用。因此，即使設計人員有時會忽略 I Q和關斷電流，但他們最終可以使應用程序運行多幾秒、幾分鐘、幾小時甚至幾天的時間有所不同。既然我們已經了解了靜態電流的重要性，那么請務必在功耗計算中始終考慮到它。
