1.前言

為了將升壓轉換器在輕載或空載條件下的功率損耗降至最低，設計人員通常使用脈沖頻率調制 (PFM) 來降低開關頻率，從而降低相關的開關損耗。在 PFM 中，隨著負載越來越低，越來越多的開關脈沖被跳過，如圖 1 所示。顯然，這些分散的開關脈沖序列攜帶隨負載變化的次諧波頻率。根據開關脈沖序列之間死區的持續時間，次諧波可能表現為射頻 (RF) 噪聲或可聽噪聲。RF 噪聲會對整個系統的性能造成不必要的干擾，而且可聽噪聲不僅令人不快，而且有危及系統機械完整性的風險。因此，應解決這些噪聲問題。

圖 1 – 各種負載下的電感電流

2..防止可聽噪聲問題的方法

在包含升壓的 DC/DC 轉換器中，可聽噪聲可由功率電感器和多層電容器產生。然而，個人電子 (PE) 應用中的功率電感器大多是模制的，因此它們不是一個大問題。多層陶瓷電容器是可聽噪聲的主要來源。

多層陶瓷電容器將低等效串聯電阻 (ESR)、低等效串聯電感 (ESL) 和小尺寸完美結合。然而，它們會受到壓電效應的影響，即施加到其端子上的電壓會引起機械應力。圖 2 顯示了焊接在 PCB 上的陶瓷電容器。當施加的電壓變化時，它的電介質被拉伸或壓縮。如果施加的電壓帶有落在 20 Hz 至 20 kHz 可聽頻率范圍內的分諧波分量，它將產生可聽噪聲，所產生的聲壓級與頻率的關系如圖 3 所示。

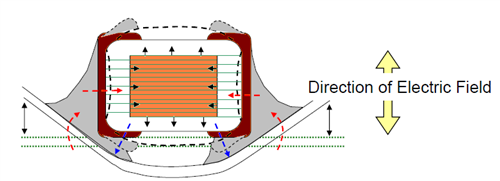

圖 2 – 陶瓷電容器上的機械應力

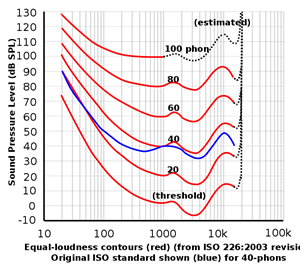

來自 ISO226:2003 修訂版的等響度輪廓（紅色），所示為 40 方的原始 ISO 標準（藍色）

圖 3 – 聲壓級與頻率

為了最大限度地減少可聽噪聲，可以采用機械和電氣方法。機械方法基本上是 PCB 布局優化，但它可能是一項非常困難和復雜的任務，并且很容易增加制造成本。首選的方法是電氣，可以通過控制電路操作來解決問題。一種有效的方法是在輕載或空載條件下采用無聲 PFM 方案。一個很好的例子是 TPS61253A 升壓轉換器，它包括一種獨特的控制技術，可將 PFM 頻率保持在可聽頻帶之上。

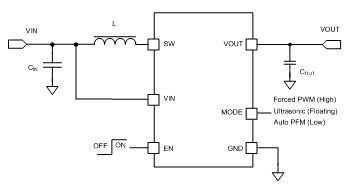

圖 4 – TPS61253A 典型應用電路

如圖 4 所示，TPS61253A 可以通過 MODE 引腳配置為不同的操作模式。共有三種模式可供選擇。當 MODE 引腳被拉低時，它工作在自動 PFM 模式。當它被拉高時，它處于強制 PWM 模式。當它保持打開或浮動時，它被設置為超聲波模式。通過在外部重新分配 MODE 引腳條件，可以在操作期間動態選擇這三種模式。

當 TPS61253A 配置為超聲波模式時，一旦功率電感的谷值電流過零，它就會自動進入 PFM 模式。隨著負載的進一步降低，谷值電流限制將變?yōu)樨?fù)值以減少跳過的開關脈沖數量，這有效地防止了次諧波頻率落入可聽頻帶。臺架測試證明，超聲波模式下的次諧波頻率在無負載條件下通常為 53 kHz，即在整個負載范圍內它始終保持在可聽頻帶之上。

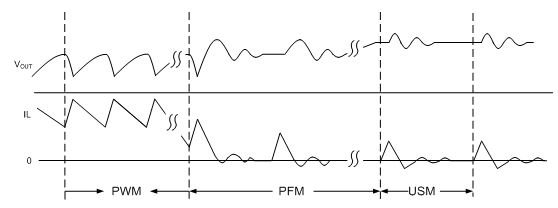

下面的圖 5 顯示了從 PWM 到 PFM 再到超聲波模式的模式轉換，負載越來越輕。

圖 5 – 具有各種負載的 TPS61253A 操作模式

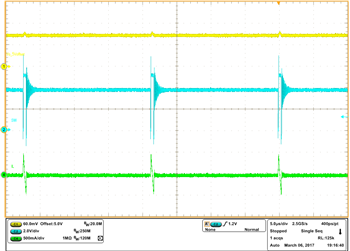

測試條件：VIN = 3.6 V，VOUT = 5 V，負載 = 0 A，L = 0.56 μH，XEL3515-561MEB，COUT = 7 μF，超聲波模式

圖 6：空載時 USM 的穩態波形

3. 應對射頻噪聲問題的方法

第二種噪聲是與射頻相關的噪聲，這在近場通信 (NFC) 等應用中更為關鍵。副載波負載調制有兩個邊帶，上邊帶位于 14.4 MHz，下邊帶位于 12.7 MHz。

副載波頻率fs為1/16個的載波頻率fc，即FS = FC / 16。這意味著在子載波頻率的范圍為794.5 kHz至900.5千赫。

為避免NFC潛在的噪聲干擾，電源轉換器不應在子載波頻帶內產生噪聲。否則，必須實施PCB布局優化或屏蔽等應用解決方案，這無疑會增加成本。

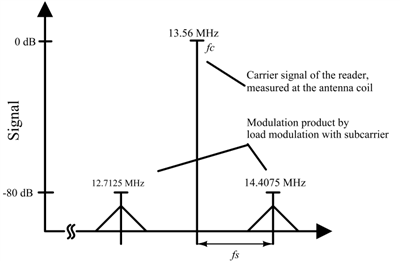

圖 7 顯示了帶有副載波的調制方案，副載波頻率從 12.7 MHz 到 14.4 MHz 不等。

圖 7 - 使用帶子載波的負載調制的 NFC 調制產品

建議的解決方案是將升壓轉換器的開關頻率保持在副載波頻帶之上。這可以通過 TPS61253A 輕松實現。通過將 MODE 引腳配置為強制 PWM 模式，可以方便地將其開關頻率設置為 3.8MHz 典型值，始終高于副載波頻帶。

由于 TPS61253A 在操作期間支持動態 MODE 編程，因此它為不同應用環境的升壓轉換器提供了寶貴的靈活性和可編程性。圖 7 顯示了不同操作模式下典型設計的效率，包括用于低噪聲目的的超聲波或強制 PWM，以及用于增強輕負載效率的自動 PFM 模式。

TPS61253A 效率測量在以下條件下進行：

VOUT = 5 V，負載 = 100 μA – 200 mA，L = 0.56 μH，XEL3515-561MEB，COUT = 7 μF（有效@5V）

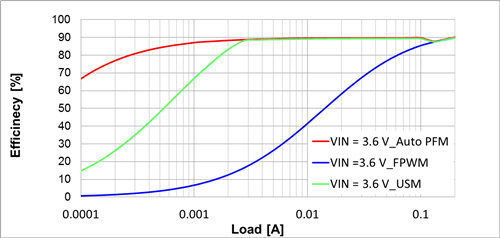

圖 8 - 自動 PFM/強制 PWM/USM 下的 TPS61253A 效率

4.結論

升壓轉換器產生的可聽噪聲或射頻噪聲會嚴重影響系統性能。機械裝置的常規解決方案通常復雜且昂貴。為了從根本上解決問題，本文討論了更優雅的方法，這些方法是新的 PFM 控制方案，可以完全防止可聽和 RF 噪聲。TPS61253A 是一種易于使用的解決方案，適用于多種應用，在一個器件中具有超聲波 PFM 模式、自動 PFM 模式和強制 PWM 模式。其超聲波模式可消除可聽噪聲，強制 PWM 模式可防止 RF 噪聲影響 NFC 操作，而自動 PFM 模式可在輕負載時提供最佳效率。TPS61253A 的測試結果驗證了本文中討論的概念。
