1.前言

在本系列的前幾期中，我重點介紹了規格、傳輸比和基本額定功率，以及降壓、升壓和降壓-升壓拓?fù)洹?/span>在本期中，我將介紹單端初級電感轉換器 (SEPIC) 和 Zeta 轉換器。在高達 25W 的功率范圍內，這兩種拓?fù)浣Y(jié)構都可以成為降壓-升壓轉換器的經濟高效的替代方案。

2.SEPIC

SEPIC 拓?fù)淇梢陨吆徒档推漭斎腚妷骸．?dāng)開關 Q1 不導通時，能量從輸入轉移到輸出。圖 1 顯示了非同步 SEPIC 的原理圖。

圖 1：非同步 SEPIC 示意圖

公式 1 計算連續導通模式 (CCM) 下的占空比為：

公式 2 計算最大金屬氧化物半導體場效應晶體管 (MOSFET) 應力為：

公式 3 給出了最大二極管應力為：

其中 V in是輸入電壓，V out是輸出電壓，V f是二極管正向電壓，V C1,ripple是耦合電容器兩端的電壓紋波。

電感電容 (LC) 濾波器 L1/Ci 指向 SEPIC 的輸入。由于持續的電流流動，這會導致輸入端出現較小的紋波。在輸出端，紋波更大，因?yàn)榇嬖诿}沖輸出電流。

非同步 SEPIC 的成本低于降壓-升壓拓?fù)?，因?yàn)?span>我們只需要一個柵極驅動器（相比之下，雙開關降壓-升壓轉換器需要兩個）和兩個半導體組件（而不是四個）。SEPIC 與降壓-升壓拓?fù)湎啾鹊牧硪粋€(gè)優勢是，當兩個轉換器均以降壓模式運行時，由于 SEPIC 的連續輸入電流，其電磁干擾 (EMI) 行為更好。

我們可以使用升壓控制器輕松構建 SEPIC，因?yàn)?MOSFET Q1 需要在低側驅動。

右半平面零 (RHPZ) 是 SEPIC 可實現的調節帶寬的限制因素。最大帶寬大約是 RHPZ 頻率的五分之一。公式 4 計算 SEPIC 傳遞函數的單個 RHPZ 頻率的估計值：

為 s 求解方程 5 將得到一個或兩個以上的 RHPZ(s)：

其中 V out是輸出電壓，D 是占空比，I out是輸出電流，L 1是電感 L1 的電感，L 2是電感 L2 的電感，C 1是耦合電容 C1 和 s 的電容是復頻率變量。

圖 2 至圖 11 顯示了非同步 SEPIC 中 FET Q1、電感器 L1、耦合電容器 C1、二極管 D1 和電感器 L2 的 CCM 電壓和電流波形。

圖 2：CCM 中的 SEPIC FET Q1 電壓波形	圖 3：CCM 中的 SEPIC FET Q1 電流波形

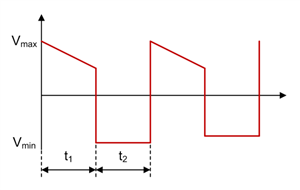

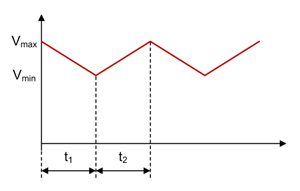

圖 4：CCM 中的 SEPIC 電感器 L1 電壓波形	圖 5：CCM 中的 SEPIC 電感器 L1 電流波形

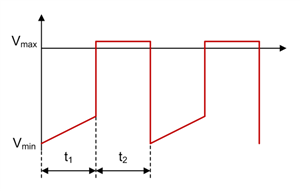

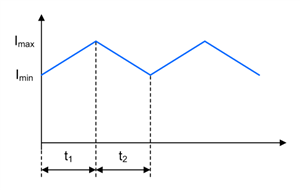

圖 6：CCM 中 SEPIC 耦合電容器 C1 的電壓波形	圖 7：CCM 中 SEPIC 耦合電容器 C1 的電流波形

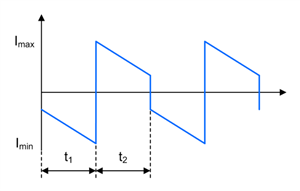

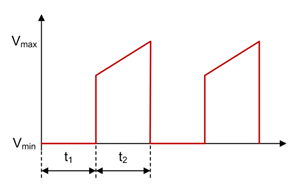

圖 8：CCM 中的 SEPIC 二極管 D1 電壓波形	圖 9：CCM 中的 SEPIC 二極管 D1 電流波形
圖 10：CCM 中的 SEPIC 電感 L2 電壓波形	圖 11：CCM 中的 SEPIC 電感 L2 電流波形

3.Zeta轉換器

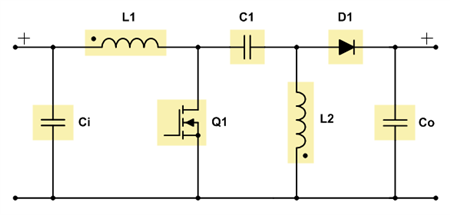

Zeta 拓?fù)淇梢陨吆徒档推漭斎腚妷骸．?dāng)開關 Q1 導通時，能量從輸入轉移到輸出。圖 12 顯示了非同步 Zeta 轉換器的原理圖。

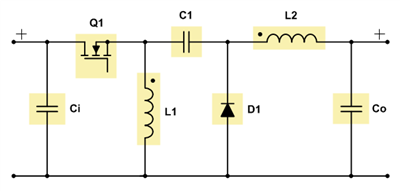

圖 12：非同步 Zeta 轉換器原理圖

公式 6 計算 CCM 中的占空比為：

公式 7 計算最大 MOSFET 應力為：

公式 8 給出了最大二極管應力為：

其中 V in是輸入電壓，V out是輸出電壓，V f是二極管正向電壓，V C1,ripple是耦合電容器兩端的電壓紋波。

Zeta 轉換器中的 LC 濾波器 L2/Co 指向輸出。因此，輸出紋波比輸入紋波小，因?yàn)檩敵鲭娏魇沁B續的，輸入電流是脈沖的。我建議對非常敏感的負載使用 Zeta 拓?fù)洌驗?SEPIC 或降壓-升壓轉換器的輸出紋波較高，因此不適合這些負載。與 SEPIC 相比，Zeta 拓?fù)湓诔杀竞徒M件數量方面具有與降壓-升壓轉換器相同的優勢。

我們可以使用降壓控制器或轉換器來構建 Zeta 轉換器；我們將需要一個 P 溝道 MOSFET 或高端 MOSFET 驅動器。

Zeta 轉換器沒有 RHPZ，因?yàn)榭刂破骺梢粤⒓磳?duì)輸出的變化做出反應。因此，我們可以使用 Zeta 轉換器獲得比 SEPIC 或升降壓轉換器更高的帶寬，同時使用更少的輸出電容。

圖 13 至 22 顯示了非同步 Zeta 轉換器中 FET Q1、電感器 L1、耦合電容器 C1、二極管 D1 和電感器 L2 的 CCM 電壓和電流波形。

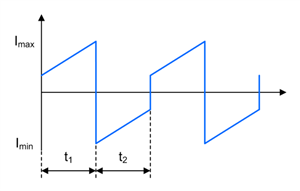

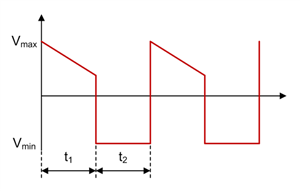

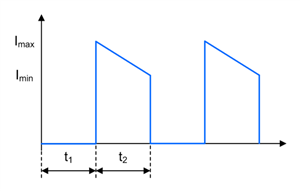

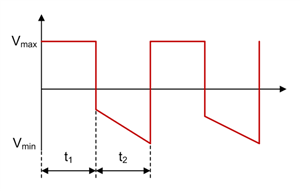

圖 13：CCM 中的 Zeta FET Q1 電壓波形	圖 14：CCM 中的 Zeta FET Q1 電流波形

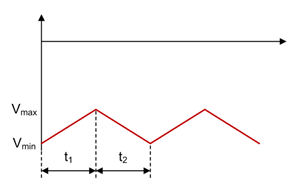

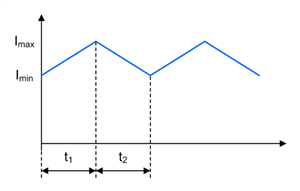

圖 15：CCM 中的 Zeta 電感 L1 電壓波形	圖 16：CCM 中的 Zeta 電感 L1 電流波形
圖 17：CCM 中 Zeta 耦合電容器 C1 的電壓波形	圖 18：CCM 中 Zeta 耦合電容器 C1 的電流波形

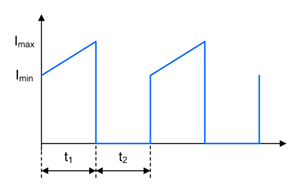

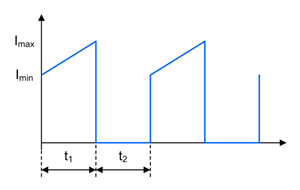

圖 19：CCM 中的 Zeta 二極管 D1 電壓波形	圖 20：CCM 中的 Zeta 二極管 D1 電流波形
圖 21：CCM 中的 Zeta 電感 L2 電壓波形	圖 22：CCM 中的 Zeta 電感 L2 電流波形

對于這兩種拓?fù)?，使用耦合電感代替兩個單獨的電感有兩個優點。第一個優點是類似的電流紋波（與兩個電感器解決方案相比）只需要一半的電感，因?yàn)橥ㄟ^(guò)耦合繞組來消除紋波。第二個優點是可以消除兩個電感和耦合電容引起的傳遞函數中的諧振。我們通常需要使用與耦合電容 C1 并聯的電阻-電容 (RC) 網絡來抑制這種諧振。

使用耦合電感的一個缺點是我們必須對兩個電感使用相同的電感值。另一個限制通常是它們的當前額定值。對于具有高輸出電流的應用，我們可能需要改用單個電感器。

我們可以將這兩種拓?fù)渑渲脼榫哂型秸鞯霓D(zhuǎn)換器。但如果這樣做，我們需要交流耦合高端柵極驅動信號，因?yàn)樵S多控制器要求我們將它們連接到開關節點。兩種拓?fù)渚哂袃蓚€(gè)開關節點，因此請注意避免開關引腳上出現負額定電壓違規。
