時代之變，引領電源產品設計不斷變革

“碳中和”，5G，AI，Big Data！應接不暇的新名詞出現，讓我們深刻感受到生活正處在巨大的變革當中。5G時代的來臨，改變了許多電源產品的設計理念，市場對中大功率電源的需求已大幅攀升。比如，由于數據流量的躍升、通信頻率的提高、發射功率的加大，5G基站運行需要仰賴更多的電力供應。另一方面，由于5G傳輸距離更短，所以新建基站的數量需為4G基站的數倍以上，才能達到相同的覆蓋率。這兩個發展趨勢要求通信電源產品必須追求更高的功率密度、更緊湊的封裝體積、更智能的控制策略，更嚴格的安全認證等特性。同時“碳中和”目標的提出，使得充電樁、新能源汽車、光伏及風能發電，服務器等應用領域的電源產品也都在不斷地推陳出新。

MPS推出系列隔離電源產品

在時代的變革推動下，MPS也順勢推出一系列針對中大功率應用的電源IC，旨在為業界提供高效、簡單、可靠的選擇。

MPS針對 3KW功率級別推出了一整套電源轉換方案，其輸入電壓范圍為85V至265Vac，輸出電壓為48V，包括Totem Pole PFC(圖騰柱PFC)和LLC兩級電路。它采用了MPS的隔離型門極驅動MP188xx、PFC/LLC控制器MPF320x0、集成電源型數字隔離器MPQ27800和隔離電流傳感器MCS180x等最新產品。這些器件的協同設計，使得該方案實現了2.14W/cm3的功率密度，整體轉換效率達到96%。

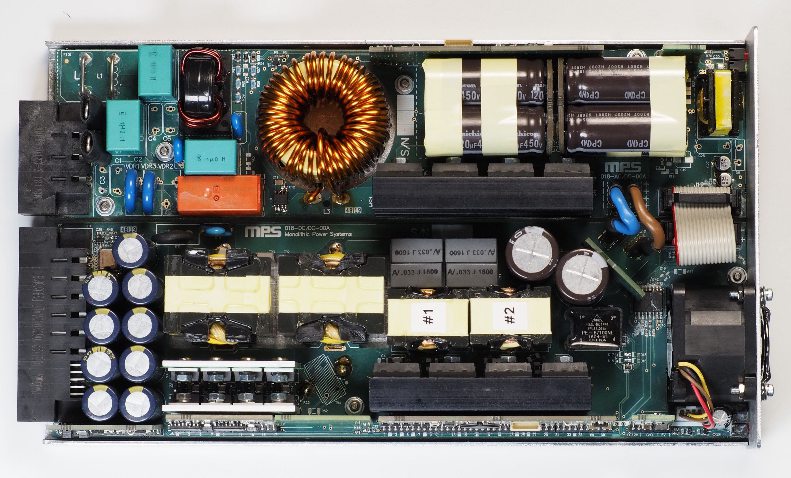

MPS 3kW功率級隔離電源整體方案

其中的拳頭產品--隔離型門極驅動產品MP188xx包含多種通道配置，能夠?qū)崿F(xiàn)高達5KV隔離耐壓、100KV/us共?？垢蓴_、30V輸出端供電和低至50ns傳輸延時等關鍵指標。MP18831是一款隔離型半橋門極驅動器，具有高達 4A 的拉灌峰值電流能力。利用 MPS 專有的高壓容性隔離技術，可以實現高達 5KVRMS 的耐受電壓和額定值大于 100KV/us的共模瞬態抗擾度(CMTI)。該門極驅動器可以驅動各類型電源開關器件，具有傳播延遲短和脈寬失真小的特性，封裝選擇有SOIC-16 NB/WB、LGA-13等。

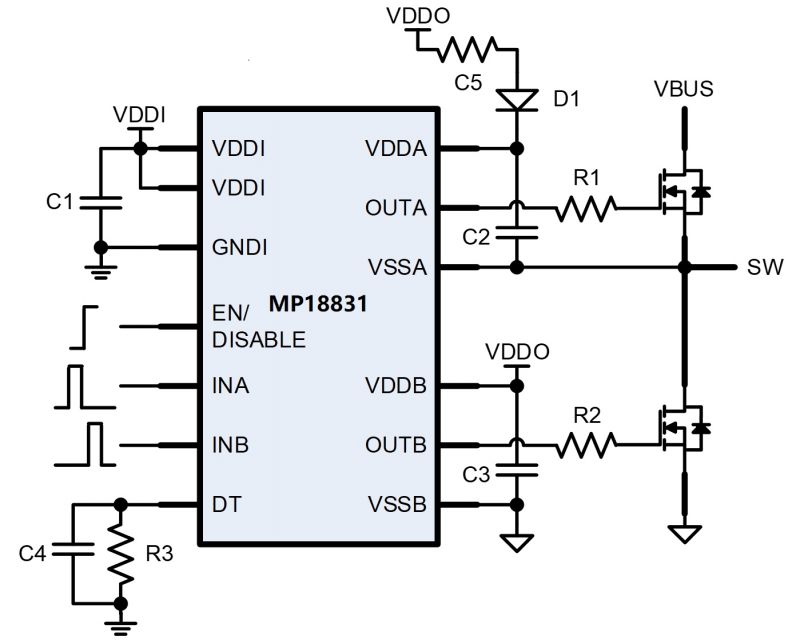

MP18831典型應用電路

另外一款是集成電源型的四通道數字隔離器--MPQ27800，它可以提供高達150Mbps的傳輸速率和5V/200mA的隔離供電，信號傳輸方向可以有多種選擇，完美替換傳統的光耦隔離器并提供更佳的性能。同樣地，它采用高壓電容隔離技術，可以實現5KVRMS的隔離耐壓。

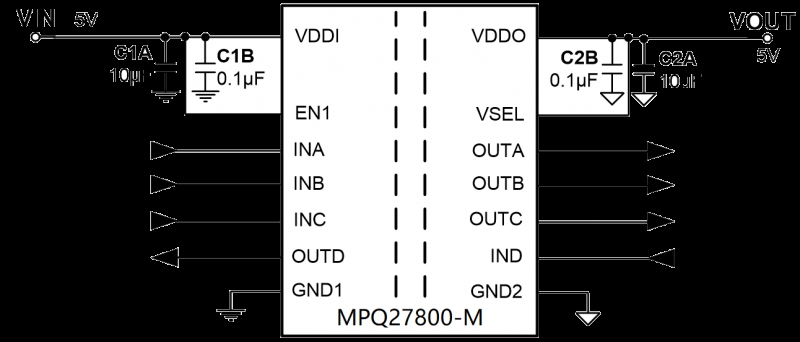

MPQ27800典型應用電路

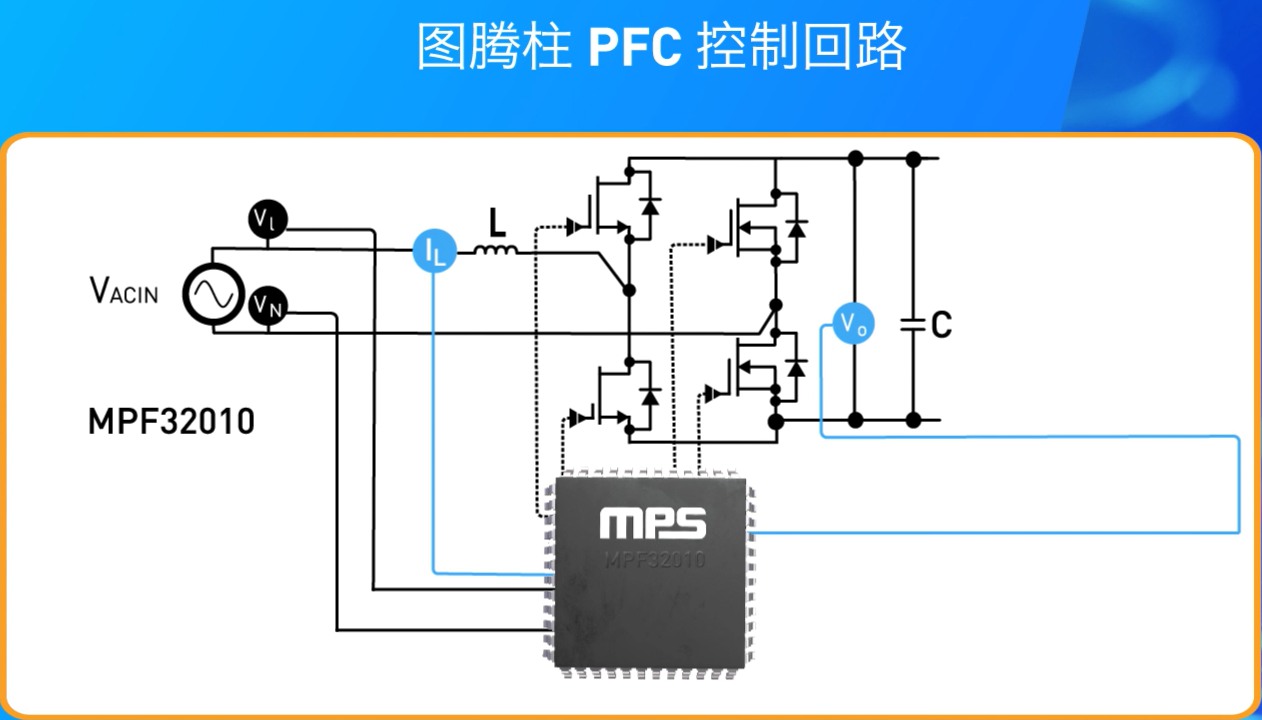

在集成式控制器方面，MPS的 MPF32010是一款用于 AC/DC 功率轉換的 PFC 圖騰柱數字控制器。圖騰柱拓撲使用有源開關管代替雙升壓拓撲中的二極管整流器。這種配置方式可以增加整體效率。而且MPF32010集成了整個控制回路，并能允許用戶通過友好的圖形用戶界面微調圖騰柱的操作，從而大大簡化了圖騰柱的設計。

MPF32010集成了整個控制回路

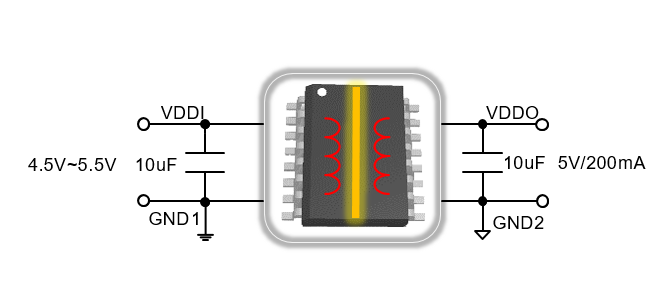

同時，MPS還推出了獨立的隔離電源模塊MID1W0505，MID6W2424等系列產品。MID1W0505A 是一款半調制型、隔離式 DC/DC 變換器，在 -40°C 至 +125°C 工作溫度范圍內支持 4.5V 至 5.5V 的輸入電壓(VIN)以及高達 1W 的輸出功率(POUT)，且具有極好的負載和線性調整率。MID1W0505A-3 支持 3kVDC 隔離電壓，它在一個芯片中集成了功率 MOSFET、變壓器和反饋電路。與傳統的隔離電源模塊相比，提供了更緊湊的解決方案，具有可靠的工作性能。

MIDxxW0505A典型電路

MPS將持續致力于推出更多針對中大功率電源應用的IC產品，幫助電源設計師們不斷地開發出性能更高、響應更快、體積更小、成本更低和開發周期更短的電源方案。
