引言

近年來，隨著我國交通基礎建設規模的逐步擴大，公路隧道在公路建設中的地位愈來愈顯示出重要作用，良好的隧道施工作業環境是保證隧道工程質量、提高施工效率、維護施工者身心健康、實現工廠化施工的重要條件。隧道的作業環境[1]主要指：光（亮度）；氣（空氣質量）；塵（粉塵）；聲（噪聲）；電（雜散電流）；水（濕度、涌水）。如何保證洞內整個作業環境能夠控制在標準作業及環境之下，是當前發展和改善施工技術的一個重要出發點。因此，本文提出了一種全新的隧道施工過程中作業環境的檢測與通風系統，基于ZigBee無線傳感網絡的隧道施工過程中的環境檢測系統，將ZigBee技術與隧道施工過程中的環境檢測技術融合在一起，充分利用的ZigBee技術的特點[2]：低功耗、成本低、時延短、網絡容量大、可靠、自組網、安全。不僅擴大了監測系統的覆蓋范圍，而且避免的因布設線路帶來的不便，避免了對檢測人員的潛在危害。

1系統架構

隧道的通風自動控制系統由兩大部分組成，分別為隧道環境監測系統和通風控制系統。隧道環境監測系統由各種氣體傳感器、風速傳感器、ZigBee節點（包括ZigBee從節點、ZigBee中繼節點和ZigBee匯總節點）、上位機等設備組成。通風機控制系統由上位機、通風機、通風管道、PLC和變頻器等設備組成。傳感器定期對隧道內的環境進行數據采集，將所采集的數據發送給ZigBee從節點，ZigBee從節點將所得到的數據通過ZigBee中繼節點發送給ZigBee匯節點，匯節點將所得數據傳送給上位機，上位機將數據進行分析之后，將相對應的指令數據傳送給PLC，PLC將對應的指令傳送給變頻器，通過變頻器最終對風機轉速進行控制。系統結構如圖1所示。

1.1硬件設計

本系統給出了環境檢測節點的硬件設計和通風自動控制系統的硬件設計。環境檢測節點的硬件設計主要包括無線發送節點的設計、傳感器采集節點的設計和電源模塊的設計；通風自動控制系統的硬件設計主要包括PLC和變頻器的選型、系統的電氣連接。

(1)環境監測節點的設計

隧道內檢測節點的原理框圖如圖2所示。環境檢測節點以CC2430為核心，由傳感器模塊、電源模塊、調試接口和無線通信模塊組成。無線通信模塊以CC2430完結簡單的外圍電路組成。傳感器模塊通常有CO傳感器、溫濕度傳感器、氧氣傳感器、粉塵傳感器等。本系統選用日本費加羅公司的TGS5042一氧化碳傳感器來進行測試，其他傳感器同樣可以進行工作。

(2)風機自動控制系統的設計

隧道施工通風控制系統由PLC、變頻器、交流電機、風速傳感器組成一個閉環控制系統。如圖3所示。

其中，環境檢測節點檢測隧道的環境，將檢測到的環境數據，經過A/D轉換模塊之后傳給ZigBee節點，ZigBee節點將傳感器采集的數據進行加權平均，得到隧道掌子面的一氧化碳濃度，PLC將得到的一氧化碳濃度和預設的一氧化碳極限值進行比較、判斷，最后得到一個對應頻率的電壓值(0?10V)，由PLC的擴展模塊EM235將該電壓值傳給變頻器的模擬量輸入端，由變頻器輸出所得頻率的電流給交流電機，最后實現對風機的變頻調速。

1.2軟件設計

本文給出了ZigBee節點的軟件和風機控制部分的軟件實現。ZigBee節點的軟件實現，分別為采集節點、中繼節點和匯節點的軟件實現；通風自動控制部分的軟件實現，主要包括PLC的軟件流程圖。

ZigBee節點軟件實現

ZigBee節點軟件部分主要包括四個部分，即TinyOS系統的啟動順序、采集節點的程序設計、中繼節點的程序設計、匯節點的程序設計。

主程序流程圖

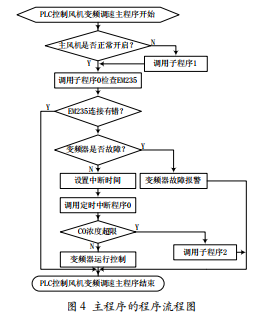

主程序的流程圖如圖4所示。主程序用來控制風機的啟動、停止、子程序的調用、中斷時間的設置和中斷子程序的調用、一氧化碳濃度超限報警、風機故障報警、變頻器故障報警等功能。PLC主程序在執行時，先判斷風機是否可以正常開啟，若風機不能正常啟動，則調用子程序1進行風機檢修。若風機正常開啟則調用子程序0檢查PLC模擬量擴展模塊EM235是否正常，若EM235有錯誤，則主程序結束，直到連接正常之后再重新啟動主程序。若EM235連接正常，則檢查變頻器是否正常，若變頻器不正常，則開啟變頻器故障報警，并進行檢修；若變頻器正常，則設定中斷時間，本系統中設定的中斷定時時間為300s，即5min進行一次風機轉速的調節。若CO濃度超限則CO濃度報警燈開啟，并執行子程序2。若CO濃度在正常范圍，則變頻器輸出相應的頻率對風機轉速進行控制。最后，PLC主程序結束。

2系統測試

在上位機用VC6.0編寫了監控界面，分別對一氧化碳和溫度、濕度進行實時監測。顯示當前測量的并進行保存，根據保存的測量值畫出歷史數據曲線圖。監控界面如圖5所示。本系統的主要測試內容如下：

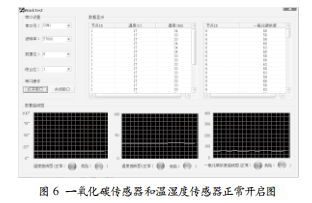

（1）依次開啟一氧化碳傳感器、溫濕度傳感器，觀察新開啟的傳感器節點能否正常加入觀已有的無線傳感網絡。觀察一段時間，看是否正常工作，然后再觀察上位機界面所顯示的溫度值、濕度值是否正常。其結果如圖6所示。

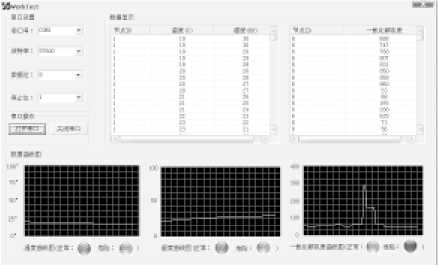

（2）改變所測環境的一氧化碳濃度，觀察上位機界面的 一氧化碳濃度值是否變化，當一氧化碳濃度值超過極限濃度 100時，危險燈是否正常亮起。其結果如圖7所示。

圖7 一氧化碳濃度變化圖

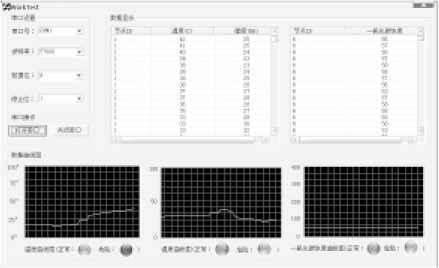

（3）改變所測環境的溫度，觀察上位機界面的溫度值是 否變化，當溫度值超過極限溫度30。。時，危險燈是否正常亮起。 其溫度變化結果如圖8所示。

圖8溫度變化圖

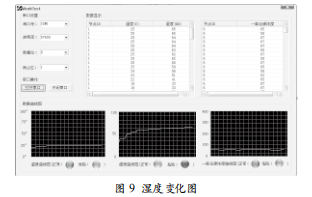

（4）改變所測環境的濕度，觀察上位機界面的濕度值是 否變化，當濕度值超過極限濕度60時，危險燈是否正常亮起。 其濕度變化結果如圖9所示。

當系統檢測危險燈亮?xí)r，就會輸出一個控制信號，控制變頻器的輸出頻率，由變頻器控制風機轉速，從而控制室內環境狀況，如當環境溫度過高時，風機在轉動，此次隧道模型采用實驗室的隧道機電模型進行模擬。

通過觀察發現，整個系統運行良好，上位機監控界面可以正常地觀察到傳感器采集到的數據，并且當數據超過預設的極限值時，危險報警燈會亮起，進行提示?？梢噪S時在已有的無線網絡當中加入新的節點，滿足了隧道施工過程當中，無線傳感網絡動態變化的要求，系統滿足可以滿足隧道施工過程當中實時、準確的監控要求。

3 結 語

本文提出了一種新型的基于無線傳感網絡的隧道施工通風自動控制系統。研究了隧道施工過程中需要檢測環境指標，需要檢測氧氣濃度、有害氣體。9 研究了無線傳感網絡的結構，具體研究了 ZigBee 技術并敘述了 ZigBee 的實現方案。完成了無線傳感網絡平臺的搭建，完成了傳感器采集節點、中繼 / 轉發節點、匯節點的軟件設計，在無線傳感器網絡平臺的基礎上，實現了傳感器數據的采集。在無線傳感器網絡平臺的基礎上，對傳感器網絡數據傳輸?shù)姆€(wěn)健型進行了驗證，并完成上位機監控界面的制作，驗證了該系統數據傳輸具有穩健性。
