1產品設計

圖1為太陽光反射裝置及雨水收集裝置。反光的斜面與電池板的平面的夾角為120°反光裝置的高為18cm。當有太陽光時，由于太陽光跟蹤系統，保證了照射在反光裝置上的太陽光能始終反射到電池板上；當下雨時步進電機2運動,使太陽能反光裝置水平放置，這樣反光裝置就變成了雨水收集裝置。

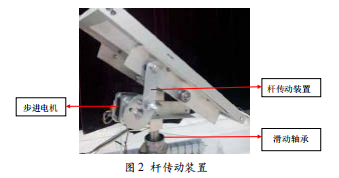

依靠步進電機2的轉動，帶動傳動裝置的運動，以實現太陽光上下的追蹤和雨水收集的功能?；瑒虞S承將內桿和外桿相互獨立，互不摩擦，保證內桿更加順暢地轉動，如圖2所示。

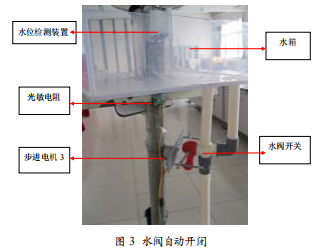

圖3為一個水箱，水箱設計成一個回字形，鑲嵌在外桿上,有支撐架支撐，解決了水箱有水時的受力平衡問題。水箱下部連接一個水管并設有開關，當水位達到設定的高度時，水位檢測裝置檢測到水面，水閥自動打開,水流出，帶動發電機發電,待水箱內的水全部流出時，水閥再自動關閉，再次收集雨水。

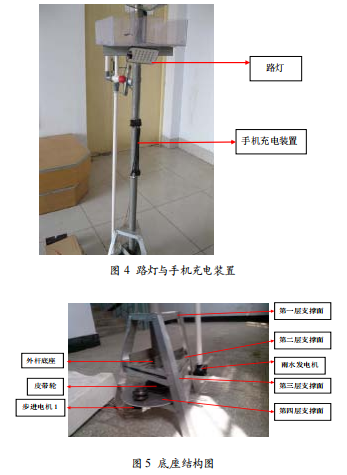

水箱下面設有一個路燈，路燈由光敏電阻控制，當天色變暗時，路燈自動變亮。在路燈下部設有手機充電裝置（如圖4所示），能夠滿足多種手機的充電，為了確保充電安全，當下雨時，手機充電裝置自動斷電。

底座設為三角形（如圖5），能提高支架的穩定性；外桿底座放在第二層支撐面上，依靠第二層支撐面來支撐水箱和外桿的重力；在第三層支撐面上有一個推力軸承，軸承鑲嵌在內軸上，依靠第三支撐面來支撐電池板和反光裝置的重力；第四層支撐面放置一個皮帶輪，皮帶輪下面放置一個步進電機 1，大輪鑲嵌在內桿上，依靠步進電機 1 的轉動帶動皮帶輪轉動，使內桿轉動，實現太陽光的東西方向的跟蹤。雨水發電機靠收集的雨水在重力勢能的作用下帶動發電機轉動，進行發電。

2 技術原理

該實用新型路燈的基本結構從上到下為反光兼雨水收集裝置、太陽能電池板、水箱、水管、兩個不銹鋼管（一個粗的一個細的）、三角支撐架。

一、反光裝置為一個圓臺形結構（上口大，下口?。?，板的面與反光面夾角為 120°，其高根據電池板的大小確定，最佳效果是反射的太陽光能夠照射在整個電池板面，電池板下面有個傳動裝置，通過步進電機 2 實現太陽光的上下跟蹤 ；

二、水箱設計為回字形，在粗鋼管上方焊接一個支撐架，將水箱穿過粗鋼管放置在電池板下面，水箱下面連接水管直通地下道，在水箱內設置水位檢測模塊，當水位達到一定高度，水箱下的水閥自動打開，雨水沿水管向下流出，地面安置一個水發電機實現雨水發電 ；

三、在水箱下面設置路燈，路燈通過光敏電阻控制開關，當天色變暗時，路燈自動開啟 ；

四、粗鋼管與細鋼管由軸承相隔，其中細鋼管用來支撐太陽能電池板并實現其左右轉動 ；

五、三角底座分為四層支撐面，從上到下為第一、二、三、四層，粗鋼管穿過第一層，細鋼管穿過第一、二、三、四層，第一層為粗鋼管的固定，第二層為粗鋼管的支撐，推力球穿過細鋼管放置在第三層支撐面，實現細鋼管的支撐，第四層放置兩個皮帶輪，細鋼管穿過一個皮帶輪，用步進電機 1 帶動兩個皮帶輪轉動實現電池板的上下跟蹤。

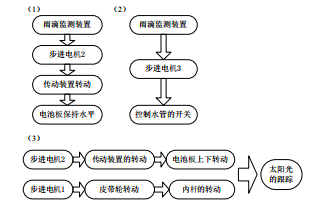

四個光敏做成一個光敏盒放置在反光裝置邊緣口，光敏盒底面要與電池板保持水平，每兩個光敏電路通過一個 358 比較器輸出信號給單片機，通過單片機實現驅動器驅動步進電機的轉動，最終實現太陽能電池板的上下、左右跟蹤太陽光 ；一個光敏放置在路燈后面，該光敏電路與單片機連接，單片機與繼電器連接，當天暗時，光敏電路輸出一個信號，通過單片機控制繼電器，實現路燈的開關 ；當下雨時，雨滴模塊電路給予單片機一個信號，通過驅動器 2 驅動步進電機 2 的轉動，使電池板保持水平，最大限度的收集雨水，當晴天時步進電機 2又回轉，電池板回到原位置。太能電池板和水發電機的輸出電流的線路上各連接一個二極管，防止給蓄電池充電時電流的倒流，在兩個共同電路上再連接一個穩壓電路，保證輸出穩定的電壓，實現蓄電池的充電。

3 結 語

應用前景和市場 ：該路燈能夠利用光雨發電的互補性，解決了現代太陽能路燈在雨天不能發電的問題，特適合我國南方多雨天氣的地區，此外，光反射裝置及追光系統的設計，充分提升了電池板發電效率。路燈下設有的手機充電裝置方便了行人，解決了行人因手機沒電而無法通訊的問題。光雨互補發電節能路燈充分利用綠色能源，方便了行人，在現實生活中具有實用價值，有廣闊的應用前景。
