引言

隨著移動互聯網、物聯網和云計算的不斷發展，以及移 動終端設備、網絡設備數量的不斷增加，基于IP協議的設備 對IP地址有極大的需求，而如今所用的IPv4地址已經分配 完畢，無法應對人們對IP地址的更多需求。同IPv4相比較， IPv6有巨大的地址容量，更好的安全性和高效的路由報表， 另外在移動性、網絡管理以及服務質量等方面都有明顯改進， 并且已經在主流設備中獲得廣泛支持。因此，IPv6替代IPv4 成為下一代互聯網協議已經是大勢所趨，迫在眉睫。

IPv6協議作為下一代互聯網協議，已經受到我國相關 部門和企業的重點關注。2012年，工信部頒布了關于《基于 IPv6的下一代互聯網體系架構》的通信行業標準，該標準結 合我國運營商網絡的具體情況制定，規定了基于IPv6的下一 代互聯網組網架構及總體技術要求。根據國家發改委等七部 委聯合發布的《關于下一代互聯網“十二五”發展建設的意見》， 將我國下一代互聯網分階段部署，大大促進了 CNGI在我國的 發展與普及。目前，國內運營商已經著手架設IPv6網絡，并 且提供基于IPv6的各類增值業務和接入服務。

1智能農業發展背景

目前，我國物聯網發展與全球同處于起步階段，初步具 備了一定的技術、產業和應用基礎，呈現出良好的發展態勢。 物聯網應用已逐步遍及各個領域，如智能家居、智能交通、 智能農業、智慧城市等，其中智能農業是物聯網應用中十分重 要的組成部分。

本文介紹的智能農業系統是在農業領域推出的遠程環境 檢測系統，它通過實時采集溫室內溫度、土壤溫濕度、CO,濃度、 濕度信號以及光照、葉面濕度、露點溫度等環境參數，自動開啟或者關閉指定設備。通過布放監控設備實時采集視頻信號, 用戶可以通過計算機或者手機，隨時查看農場現狀并對其進 行處理。實時采集的數據對環境進行自動控制和智能化管理 提供科學依據。隨著當今互聯網技術、物聯網技術的蓬勃發展， 為實現基于物聯網的智能農業管理系統提供了可能。

2 IPv6網絡在智能農業中的應用實踐

2.1 IPv6在智能農業應用中的主要意義

本文以某地市建設的智能農業項目為例，介紹IPv6技術 在智能農業中的應用。該項目是將各種類型的傳感器覆蓋到該 農場的種植范圍區域內，然后將其在各個生產大棚內進行部 署，通過省中心平臺實現在同一平臺上對多個大棚的數據和設 備進行分析及控制。各種傳感器的數據通過大棚數據采集機, 經上聯的BRAS和SR上行至省中心平臺服務器。

在現場設備數據匯聚和與服務器遠程通信的過程中, IPv6技術的應用為拓展設備應用部署數量和空間提出了新的 思路和解決辦法，能應對IPv4地址不足的瓶頸。該思路主要 表現在以下三個方面：

IPv6網絡具有足夠的地址量，能確保任意通信終端 都能擁有公有IP地址，能更開的開展和支持多樣化業務。該 農場在業務終端應用IPv6網關設備，可對現場的傳感采集設 備和控制器設備進行IPv6格式地址惟一性標識，以區分現場 設備所屬的使用單位、安裝位置、設備類型。

移動IPv6技術的應用使網絡終端具有移動性，給用 戶帶來了極大的方便。智能農業系統用戶可以通過智能手機、 PDA、PC等終端，實時采集的數據，隨時隨地高效、精準地 控制相應的農業設施，提高農業生產效率。對實時業務而言, 傳輸時延是一個極其重要的參數，在這方面，IPv4很難處理, IPv6的解決辦法則有可取之處。

IPsec作為是IPv6必備的安全機制，對網絡安全有

很好的保障。IPsec在IP層提供安全服務，使用IPsec協議能 對傳輸數據進行加密，確保業務應用層數據的安全通信。對 于IPv4來說，IPsec安全協議只是可選字段，但是對于IPv6 來說，IPsec是必選字段，這樣大大增強了網絡的安全性。

在IPv4-IPv6的不斷演進的進程中，IPv6協議提供了一 個全新的網絡平臺，通過對IPv6地址逐級細分規劃和網絡設 備IPv6地址協議配置的不斷更新，它讓各種多樣化的終端更方 便的接入IP網，并且相比IPv4在終端的移動性和安全性有了很 大改進，最終將為物聯網的大規模應用推廣帶來突破性飛躍。

2.2 IPv6組網方式

2.2.1 IPv4向IPv6的過渡技術

雖然IPv6技術能徹底解決IP地址枯竭的問題，但是由 于IPv4已經得到大量的應用，并且IPv6協議不能兼容IPv4 協議，IPv6網絡對于IPv4網絡不可能是簡單的替換，因而需 要實現IPv4/IPv6長期共存過程中的平穩過渡。在該智能農業 系統建設的過程中，需要根據實際應用場景選擇合適的IPv4/ IPv6過渡技術，進行混合組網技術方案的設計實施。如何實 現IPv4和IPv6的的無縫結合及平滑過渡成為下一代互聯網演 進過程中的難點，各種過渡技術應運而生。

NAT444

NAT444是IPv6過渡時期的重要技術，NAT444就是二 級NAT，CPE 一級的NAT44地址轉化(私網IPv4」——私網 IPv4_2),網絡設備(例如BRAS) 一級NAT44地址轉化(私 網IPv4_2——公網IPv4),共二級NAT地址轉化。NAT444 雖然擁有成熟可靠、部署簡單以及節省投資等優勢，但從長 遠來看，由于NAT技術不能從根本上解決地址短缺的問題, 而且會增加網絡結構的復雜性，NAT444并不能推進網絡向 IPv6的演進，因此是初期過渡方案。

公網雙棧

這是升級的BRAS設備，設備支持IPv4、IPv6雙棧，用 戶側無須進行改造。BRAS設備為用戶分配公網IPv4地址和 IPv6地址。用戶訪問IPv4應用時，采用BRAS分配的公網 IPv4地址實現訪問。用戶訪問IPv6應用時，采用BRAS分配 的IPv6地址實現訪問。

輕型雙棧(DS-Lite)

輕型雙?？赏ㄟ^IPv6隧道承載IPv4流量，要求終端、 網絡、認證等各個環境必須IPv6就緒，有效促進IPv6推廣 和部署。相對于常規雙棧，DS-Lite在BRAS和家庭網關之間 只需啟用IPv6協議，分配IPv6地址，終端的IPv4地址由家 庭網關自行分配。訪問IPv4業務的流量在家庭網關出口封裝 到IPv6隧道中傳輸，在局端通過DS-Lite網關設備解封裝， 并對私有地址進行NAT。訪問IPv6業務的流量在網絡中直 接轉發。運營商的BRAS無需為終端用戶規劃、部署和分配 IPv4地址，因此稱為輕型雙棧。

2.2.2 IPv4/IPv6混合組網實例及演進方案

該地市新建的智能農業系統通新增視頻監控設備及各類 傳感器，組建傳感器網絡，并通過無線接入的方式，由3G路 由器上傳至智能農業采集機，采集機通過承載網絡上聯至智 能系統農業省中心平臺的應用系統，進行相關管理。

該智能農業系統采用部署IPv4 /IPv6的混合組網的應用 解決方案。該方案主要從以下兩個技術方面實現：

IPv6傳感器網絡業務終端

在IPv6傳感器網絡業務終端各類傳感器采集的數據通過 ZigBee無線傳輸模式上傳，ZigBee發送模塊將傳感器的采集 數據傳送到ZigBee邊緣網關，ZigBee網關把數據傳給IPv6 網關適配。IPv6邊緣網關將所有的底層設備進行IPv6地址適 配并進行協議棧適配，在IPv6網關上，配置了 IPv6/IPv4雙 棧協議，網關可以通過IPv6鏈路與平臺IPv6服務器通信，也 可以通過IPv4鏈路與平臺IPv4服務器通信。

承載網絡組網方式

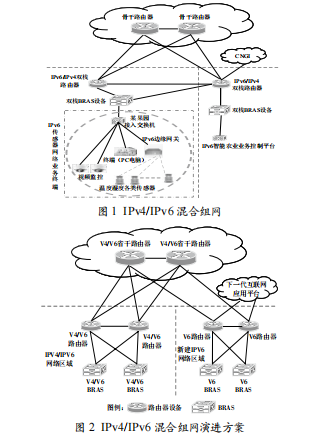

根據實際網絡環境和智能農業系統業務特點，綜合分析 后，由于現階段智能農業產業的發展還屬于發展初期，應用 較為貧乏，因而目前該智能農業系統承載網絡是采用雙協議棧 技術來實現IPv4/IPv6混合組網方案，該方案主要是對原有 IPv4網絡進行升級改造，傳輸線路啟動雙棧協議，IPv4/IPv6 共享網絡資源，IPv4和雙棧用戶共存，當出現IPv6信息源時, 雙棧用戶優先使用IPv6。具體實施方案包括網絡硬件基礎設 施的升級支持和配置、各終端的升級支持及應用系統的升級 支持，將終端側和業務側與智能農業平臺相連的骨干網路由器， 該地市的出口路由器以及BRAS設備啟用雙棧協議，此外還需 要運營商將該鏈路各節點配好IPv6地址及路由表。具體的組 網情況如圖1所示。

(3) IPv4/IPv6 混合組網演進方案

雖然該農場采用的雙協議棧技術很好地解決了 IPv6的業 務，但是該技術依然需要消耗IPv4地址，不能解決IPv4地 址緊缺問題，隨著智能農業系統業務終端數量逐漸增多，必 然會造成IPv4地址的緊張。而DS-Lite過渡技術運營商只需 要給用戶分配純IPv6地址，不需要消耗公網IPv4地址，DS- Lite 以IPv6為基礎，可以加速和推進IPv6產業鏈的發展，是 智能農業產業發展中期階段的一種可選技術。

隨著智能農業產業大規模的應用以及各類 IPv6 應用豐富后，由于業務終端的數量大規模的增加，流量達到一定量級，可以考慮新建一張 IPv6 網絡，原有 IPv4 網絡升級為 IPv4/IPv6 雙棧網絡，新建網絡與原有網絡物理隔離。隨著物聯網應用的普及，各類 IPv6 新增用戶或具有 IPv6 需求的用戶接入到新建的 IPv6 網絡中，新建的 IPv6 網絡只需支持 IPv6 的基礎路由協議和體系標準，滿足快速提供 IPv6 服務與業務的需求，IPv4/IPv6 雙棧網絡可以通過 IPv4/IPv6 骨干路由器訪問新建的純 IPv6 網絡，從而保持原有網絡與業務的穩定運行。具體組網情況如圖 2 所示。

3 基于 IPv6 網絡在智能農業應用中的功能實現

3.1 無線傳感器數據采集系統

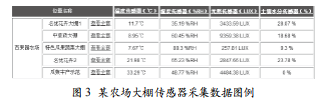

在 IPv6 技術的支持下，該農場通過在大棚內部署各類傳感裝置，時刻收集到農作物生長的各種環境變化。各類傳感器包括光照度傳感器、空氣溫濕度傳感器、土壤水分傳感器、空氣二氧化碳傳感器、土壤鹽分傳感器、光合有效傳感器，并投入使用水溫、水位、水 PH 值、水溶解氧傳感器。傳感器采集的數據通過 ZigBee無線采集系統上傳至ZigBee 邊緣網關。ZigBee 邊緣網關將數據上傳至 IPv6 網關進行 IPv6 地址適配。用戶可以在智能農業中心平臺上或通過手機、計算機等終端查看現場的實時采集的數據 ,并且在界面上可顯示實時采集數據的曲線圖。圖 3 所示是某農場大棚傳感器采集的數據圖例。

3.2 智能農業視頻監控系統

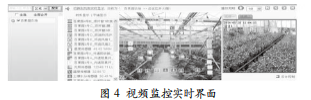

該農場對大棚內部署視頻傳感器（IPCam），用于采集大棚內的視頻信號。同時，還部署無線控制器，一體化控制器。控制器與控制設備相連，接收控制指令并輸出高低電平電壓 ；一體化控制器除具備控制器功能之外，還可以實現本地手動/ 遠程控制的模式切換，并有本地手動控制按鈕，本地手動控制和遠程控制二者互斥。智能農業中心平臺通過控制器與農業大棚現有的控制系統實現對接，實現對風機、天窗、遮陽布、外遮陽、水簾、灌溉設施等的控制。同時用戶也可以在權限范圍內進行遠程的圖像訪問，實現多點、在線、便捷的監測。圖 4所示是其視頻監控的實時界面。

5 總 結

基于 IPv6 技術的下一代互聯網與物聯網是未來社會發展的必然產物，本文以某地市建設的智能農場為例，簡單介紹了基于 IPv6 在智能農業中應用的功能實現，分析了 IPv6 的過渡技術及具體組網方案。通過分析可以得出對于未來 IPv6 技術的大規模的應用還有很多工作要做，需要各個設備生產商、電信運營商、IT 企業、技術支持部門等多方面的配合，最終實現各種業務在 IPv6 平臺上的承載。
