引言

混沌和混沌系統是近代非線性科學領域最重要的發現之一?；煦缬捎谄鋵Τ踔得舾行?、類隨機性、長期不可預測性等特性被大量應用于軍事保密通信和信息安全加密領域，與傳統的AES加密和DES加密方法比較，混沌加密具有更高的保密性和安全性。新型混沌系統的研究和應用成為當今學術界的研究熱點，Liu混沌系統是一個含有平方項的混沌系統，由于其參數個數少及參數范圍小影響了混沌序列的隨機性和安全性。雖然迄今學術界大量的文獻研究新型混沌的構造[3,4]，或者提出改進的混沌系統，但大多數只是研究混沌系統的基本動力學特性，很少文獻資料基于應用背景研究如何添加混沌系統的參數個數和擴展混沌系統的參數范圍等。本文基于如何添加混沌參數個數并擴展參數范圍在Liu混沌系統的基礎上進行改進獲得一組三維混沌方程，新型混沌方程引入了一個平方項并且添加了三個混沌參數。分析了該系統的基本動力學特性，包括對稱性、耗散性和穩定性，并對系統進行了Matlab仿真，給出了仿真結果。最后利用DSP處理器實現了該混沌系統，并將改進系統的數字序列和Liu混沌系統的數字序列進行了NIST測試，對比測試結果顯示改進后的序列更適合應用于加密系統中。

1新型混沌系統的提出

Liu混沌系統方程如式（1）所示：

式中（x，y，z）∈R3，當b=25，k=1，c=2.5，h=4，a∈（3.5，12.5）之間變化，初值?。?.1，0.1，0.1）時，系統處于混沌狀態。

為了增加參數，擴展參數范圍，獲得更好的混沌偽偽隨機序列，在Liu系統的基礎上做了改進，添加了一個平方項和三個混沌參數，改進后的方程如下：

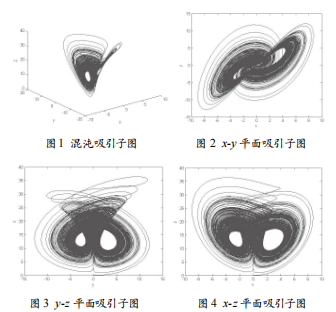

h=2，初值為（0.1，0.1，0.1）時，系統有混沌解，所以系統處于混沌狀態?；煦缥訄D及其在相平面的投影如圖1～圖4所示。

2Lyapunov指數和分岔圖

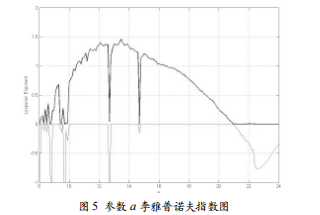

系統參數對混沌系統狀態有非常大的影響，系統平衡點的穩定性隨著系統參數的改變而變化。Lyapunov指數是衡量系統動力學特性的重要指標，它表征了系統在相空間中相鄰軌道見收斂或發散的平均指數率。分岔圖能夠直觀反應系統參數和系統變量的變化規律，因此系統的動力學特性可以通過Lyapunov指數和分插圖分析。當固定b=25，c=8，d=0.1，k=4，g=0.1，h=2，初值為（0.1，0.1，0.1）時，Lyapunov指數隨系統參數a變化的指數圖譜和變量x隨參數a變化的分岔圖分別如圖5、圖6所示。

對于三維自治系統，當有一個Lyapunov指數為零，其他為負時系統是周期的；當兩個Lyapunov指數為零，其他為負時系統是擬周期的；當有一個Lyapunov指數為正時系統是混沌狀態的；當有兩個Lyapunov指數為正時系統是超混沌狀態的。

由圖5可發現，在a∈（8，10）時，系統的Lyapunov指數有一個為負，一個有時為正有時為零，一個有時為負有時為零，所以該系統在區間（8，10）之間不斷的在混沌、周期和擬周期之間切換；在a∈（10，21）時，系統的Lyapunov指數有兩個為負，一個為正，并且存在兩個周期窗口。由觀察發現Lyapunov指數圖和分岔圖的變化相對應，所以該系統在區間（10，21）之間是出于混沌狀態的。

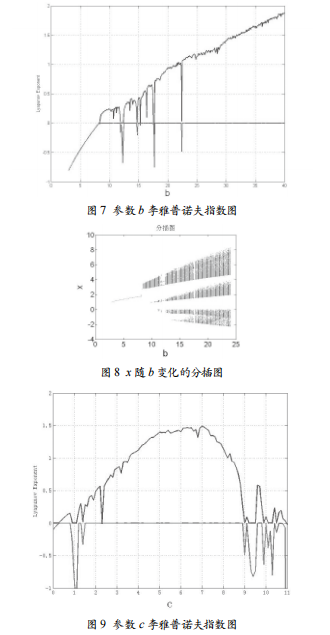

固定參數a=11，c=8，h=2，k=4，d=0.1，g=0.1，初值取為（0.1，0.1，0.1）時，Lyapunov指數隨系統參數b變化的指數圖譜如圖7所示，變量x隨參數b變化的分岔圖如圖8所示，系統參數b在區間（8.4，22.4）變化時，系統不斷在混沌狀態和擬周期狀態之間變化，當b＞22.4時，系統是處于混沌狀態的。固定參數a=11，b=25，h=2，k=4，d=0.1，g=0.1，初值取為（0.1，0.1，0.1）時，Lyapunov指數隨系統參數c變化的指數圖譜如圖9所示，變量x隨參數c變化的分岔圖如圖10所示，圖5、圖7和圖9中另一條指數圖一直是負數，未在圖中顯示，系統參數c在區間（0，2.3）和（9，11）區間變化時，系統在混沌狀態和擬周期狀態間變化，當系統參數c∈（2.3，9）時，系統處于混沌狀態。

2混沌系統數字化實現

要使連續混沌系統能夠在數字信號處理器中實現，首先要對連續混沌系統進行離散化。本文采用差商逼近法對連續混沌系統離散化處理，差商逼近法是采用適當?shù)牟钌瘫平鼘?dǎo)數使連續系統離散化的方法，由定義公式：

可得：

式中τ為離散時間間隔，所以將改進后的三維連續混沌方程（2）離散化后表示為：

當離散系統中的T足夠小時，連續混沌系統和其離散后的混沌系統序列具有相同的動力學特性。在本論文中取r=0.008,將式(5)作為循環體進行迭代求解生成混沌實值序列，至此便完成了連續混沌系統的離散化處理。

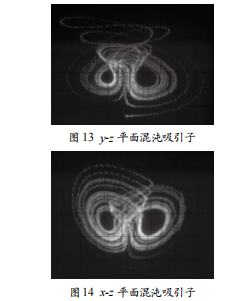

由于DSP數字信號處理器具有處理速度快、可編程性強,抗干擾性高和易于實現浮點運算等優點，所以本文選用DSP數字信號處理器對混沌系統離散化處理，抽取混沌實值序列每個浮點型數據小數點后第五位，并將其與0x01相與，得到連續混沌系統離散后的二值序列，序列波形圖輸入示波器得到輸出入圖11所示。將DSP生成的二值序列經過數模轉換得到混沌吸引子相圖分別如圖12?圖14所示。由圖可知，DSP生成的混沌信號在相同的系統參數和初值下和Matlab仿真結果相吻合，實現了混沌系統的數字化。

4混沌數字序列性能分析

隨機序列性能測試程序包(StatisticalTestSuite)是由美國國家技術與標準局開發推出的對隨機序列性能測試的軟件包，是目前所有隨機序列測試工具中最權威的一種。該工具從不同角度檢驗被測序列在統計特性上相對于理想隨機序列的偏離程度。本文采用STS2.1.1測試軟件包對改進系統的數字序列和Liu混沌系統的數字序列進行測試，測試結果如表1所示。

NIST偽隨機序列發生器的隨機性測試標準共包含15項核心測試，序列測試通過率(PROPORTION)是反應序列測試通過的百分比，是衡量序列性能的重要指標，對比測試結果可知改進后的混沌系統的序列每一項測試通過率都高于Liu混沌系統的序列，表明改進后的序列通過序列測試的百分比更高，性能更優。序列的均勻分布率測試(P-VALUE)中頻率測試是測試序列中0和1出現的概率是否和隨機序列0和1出現的概率相等，若測試是隨機的則0和1是等概率出現的，對比測試結果改進后的序列的0和1出現的概率更隨機，分塊頻率測試(BlockFrequency)是測試M-bits塊中1出現的概率是否近似等于1/2，由測試結果發現改進后的序列測試值更接近1/2。綜上所述改進后的序列隨機性口更優，更適合應用于加密領域。

5結語

本文在Liu系統的基礎上提出了一個新型混沌系統方程，利用Matlab分析了系統參數對混沌系統狀態的影響，得出了在特定系統參數范圍內系統是處于混沌狀態的，并且分析了系統的分插圖和Lyapunov指數圖。然后用DSP利用實現了混沌系統的數字化，其與連續混沌的Matlab仿真結果一致。最后分析了混沌系統產生的數字序列對其進行NIST測試，測試結果表明序列性能良好，改進后的混沌序列更適合應用于混沌加密系統。
