所述TPS27S100 是一個單信道80mΩ的Rdson智能，高側開關與全面診斷和保護。它在 -40°C 至 125°C 的寬溫度范圍內集成了一個精確的可調電流限制功能，容限為 20%。由于 AC/DC 轉換器輸出電壓非常穩定，因此通過這種精確的可調電流限制功能實現了精確的功率限制，以幫助節省 AC/DC 轉換器功率和 PCB 尺寸。

TPS27S100x 是一款受到全面保護的單通道高側開關，具有集成式 NMOS 和電荷泵。全面的診斷功能和高精度電流監控器 功能 ，可對負載進行智能控制?？烧{(diào)節電流限制功能能夠極大地提高整個系統的可靠性。器件診斷報告具有兩個版本，以支持?jǐn)?shù)字故障狀態和模擬電流監控器輸出。

· 具有全面診斷功能的 80mΩ 單通道高側開關

· TPS27S100A：開漏狀態輸出

· TPS27S100B：電流監視器模擬輸出

· 寬工作電壓范圍：3.5V 至 40V

· 超低待機電流，低于 0.5μA

· 工作結溫范圍，-40°C 至 150°C

· 輸入控制，兼容 3.3V 和 5V 邏輯

· 高精度電流監控器，在 1A 時精度為 ±30mA

· 可通過外部電阻器將電流限制調節為 0.5A 至 6A（在 0.5A 時精度為 ±20%）

· 用于對 MCU、模擬或數字接口進行多路復用的診斷使能功能

· 針對 IN 和 OUT 引腳的出色 ESD 保護

· ±16kV IEC 61000-4-2 ESD 接觸放電

· ±4kV IEC 61000-4-4 電氣快速瞬變

· ±1.0kV/42Ω IEC 61000-4-5 浪涌

以我國智能電表標準為例。通信集線器至少需要 6W 的功率才能保證其正常運行。為了簡化計算，忽略了 AC/DC 輸出電壓容差。如果使用 TPS27S100 作為限流器，則 AC/DC 轉換器在設計時需要為通信集線器留電。但是，如果選擇了限流精度為 40% 的限流器；AC/DC 轉換器需要為通信集線器留電。此示例說明了電流限制精度對 AC/DC 轉換器功率裕度的影響。

TPS27S100 的可調限流精度如下圖所示。圖 27 顯示了 0.5A 電流限制下的電流限制精度，圖 28 顯示了 1.6A 電流限制下的電流限制精度。我們在此處看到設備的實際性能要好得多。

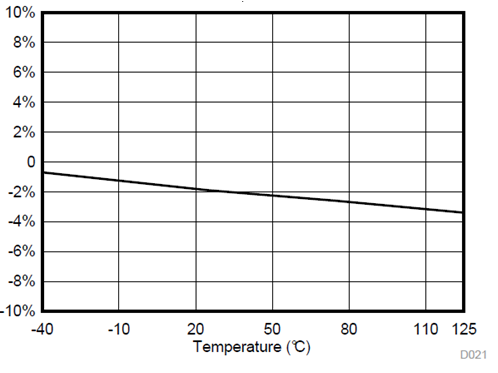

圖 2. K CL =0.5A, 13.5V

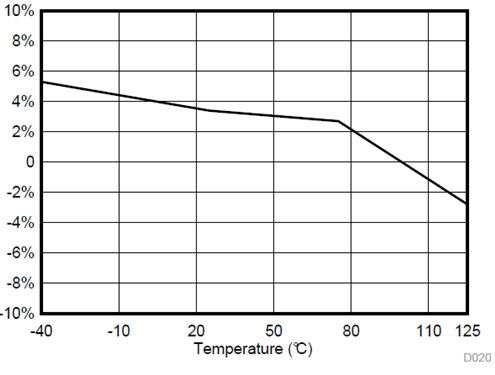

圖 3. K CL =1.6A, 13.5V

總之，智能電表內部 AC/DC 轉換器可以設計為具有較低的功率容量，并在其后面連接一個精確的限流器。這有助于大量節省系統成本和尺寸。未來，智能電表的尺寸會越來越小，精確的限流器在系統中會更加重要。
