對于那些不認識我的人，讓我把手續放在一邊。我絕對喜歡數字控制！我們知道，諸如 z 變換、卡爾曼濾波器、非線性控制、自適應控制以及最終定制電源解決方案的能力之類的東西。

在你說什么之前，讓我指出我知道我是一個超級極客——但你必須承認這些東西真的很酷（當然，真的很有用）。數字控制有用的主要方法之一是，我們可以使用預封裝的控制器并添加或修改它，以滿足原始設備架構師可能沒有明確設想的最終解決方案要求。為此，數字控制器是電源設計師的夢想成真。

但說實話：數字控制也有一些我們中的一些人不喜歡或只是沒有能力處理的開銷。在我看來，這就是通用脈寬調制 (PWM) 可以介入并真正發揮作用的地方。這些設備已經存在一段時間了，并且在許多方面充當了電源行業的主力軍。他們擁有出色的性能記錄和一長串經過驗證的適應設計師需求的能力。從這個角度來看，PWM 有點像模擬控制器的數字控制版本。在許多應用中，這可能正是電源設計人員所需要的：靈活性而不復雜。

例如，以UC3846或UC3525A 為例。你們中的許多人可能會使用這些設備之一來設計電源。它們的持續流行充分說明了它們的可靠性和穩健性。

UC3846是高性能固定頻率電流模式控制器專為離線和直流至直流變換器應用而設計，為設計人員提供只需最少外部元件就能獲得成本效益高的解決方案。這些集成電路具有可微調的振蕩器、能進行精確的占空比控制、溫度補償?shù)膮⒖肌⒏咴鲆嬲`差放大器。電流取樣比較器和大電流圖騰柱式輸出，是驅動功率MOSFET的理想器件。其它的保護特性包括輸入和參考欠壓鎖定，各有滯后、逐周電流限制、可編程輸出靜區時間和單個脈沖測量鎖存。

UC3846特點

微調的振蕩器放電電流，可精確控制占空比。

電流模式工作到500KHZ

自動前饋補償

鎖存脈寬調制，可逐周限流

內部微調的參考電壓，帶欠壓鎖定

大電流圖騰柱輸出 欠壓鎖定，帶滯后

低啟動和工作電流

從應用的角度來看，這些器件通常用于焊接、電信等終端設備中的升壓、降壓、反激、正向、全橋、半橋、峰值電流模式、電壓模式和輸入電壓前饋用例、工業、照明和航空航天。我相信你們中的許多人正在考慮我們已經能夠?qū)⑦@些部件用于的其他幾種拓?fù)?/span>/應用程序變體。它們的靈活性使UC3846或UC3525A基本電源構建塊 我們可以使用它創建數十種應用程序變體。

UC3846采用定頻電流模式控制，改善了系統的線電壓調節率和負載響應特征，簡化了控制環路的設計。UC3846內置精密帶隙可調基準電壓、高頻振蕩器、誤差放大器、差動電流檢測放大器、欠電壓鎖定電路以及軟啟動電路，具有推挽變換自動對稱校正、并聯運動、外部關斷、雙脈沖抑制以及死區時間調節等功能。

通過電流檢測放大器實現峰值開關電流檢測的方法主要有兩種：1。采用外界檢測電阻 2。采用變壓器耦合，以上兩種方法中采用外接檢測電阻最為簡單，但是需要考慮檢測電阻上的功耗問題。而采用變壓器耦合雖然結構上比較復雜，但是即能起到隔離作用又能提高效率，是比較理想的選擇。無論采用何種方法都需要盡量降低最大檢測電壓條件下的功效。另外，如果采用檢測電阻直接檢測開關電流，為防止因開關管集電極寄生電容放電而引用大的電流峰尖，有必要增加一個RC濾波網絡。

看看這些設備之一的引擎蓋下是什么。

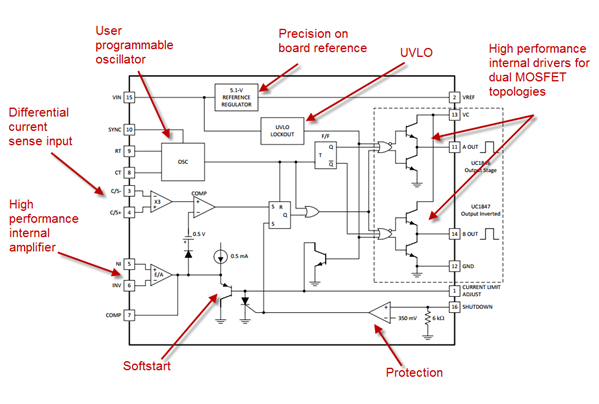

圖 1：UC3846 框圖

我們擁有驅動程序、控制和保護：所有關鍵的必備元素。因?yàn)?/span>我們可以訪問關鍵的比較器和放大器輸入和輸出，所以我們有很大的自由度讓設備準確地做我們需要做的事情。以下是一些我能想到的例子：

· 將 C/S 輸入與 RT/CT 斜坡相加可實現帶斜率補償?shù)姆逯惦娏髂Ｊ娇刂啤?

· 用斜坡直接饋送 C/S 輸入可實現電壓模式控制。如果使該斜坡與輸入成比例，則輸入電壓將逐周期前饋。

· 內部運算放大器的輸入和輸出暴露在外，用于完全定制補償。

· 我們可以使用外部電路在 COMP 引腳上下拉或上拉來關閉或引入一些非線性控制。

雖然這不一定具有數字控制中的靈活性水平，但它帶來了大量類似的靈活性優勢，讓像我這樣的極客興奮不已。
