最近的幾份行業報告證實，電動汽車市場采用率的增長是一個確定而明顯的趨勢。雖然新冠疫情曾使全球汽車銷售暫停，但也使消費者有更多時間去思考他們?cè)诟鼡Q車輛時的選擇，而且似乎許多人正在考慮將電動汽車作為可行的購車選項。然而，也存在許多阻礙消費者廣泛采用電動汽車的潛在因素，最顯著的兩個是續航里程和充電時間。盡管如此，由于許多國家和地區政府正在實施一些改進舉措，電動汽車制造商也給與一些特別的優惠，未來幾年電動汽車的銷量將會大幅增長。

從汽車制造商的角度來看，仍有許多技術挑戰需要解決。電動汽車的最初開發是要為早期市場采用者的現有品牌車型增加電動汽車替代產品。然而，該市場領域持續和顯著的增長將需要在許多不同的技術層面推進。

例如，電池設計正在新化學物質和構造方法等層面經歷重大創新。盡管這些發展仍處于起步階段，但已經取得了可喜的成果。部署方便且易于使用的電動汽車充電基礎設施也需要大量投資。續航里程和充電時間以及價格仍然是消費者最關心的問題，但影響這些的一個關鍵因素是車輛本身重量。

當今的電動汽車仍然使用 12V 電池為非牽引相關功能供電，例如擋風玻璃雨刷器、座椅舒適控制和信息娛樂系統都采用12V系統。一些制造商目前正在新車型中用 48V 電池替換 12V 電池。

原有的低電壓設計

如今所有新車都配備了無數基于電子產品的功能，這與哈德遜汽車公司(Hudson Motor Company)于 1918 年引入標準化電池概念時相去甚遠。當下時尚的觸摸控制信息娛樂系統通常包含收音機、媒體播放器、 GNSS 導航系統、智能手機集成以及車輛狀態和系統配置菜單等功能。此外，車內乘客可以通過智能手機、大容量 SD 卡或在線服務播放音樂。高級駕駛員輔助系統 (ADAS) 則結合使用雷達、激光雷達和基于機器學習的計算機視覺來實現全面的輔助駕駛，可提供自適應巡航控制 (ACC)、盲點檢測和緊急制動等功能。汽車技術的進步令人印象深刻，但它們都繼承了過去的原有技術，其中包括用于供電的傳統 12V 電池。

對于配備 400V 或 800V 電池組的電動汽車，采用附加的電池和相關的電源管理電子設備來為上述系統供電會產生一些不必要的材料成本。圖 1 表明，與內燃機汽車相比，混合動力和純電動汽車的動力系統架構會變得多么復雜。

在過去，制造商一般是將各個單獨系統功能配置在獨立的電子控制單元 (ECU) 中，每個單元均由 12V 電源供電，這種用于電源管理和轉換的分布式方法會導致高材料清單(BOM)成本。當然，BOM 成本并不是唯一需要考慮的因素，因?yàn)? 12V主電池和所有電源組件的重量都是重要的有效載荷。例如，12V 啟動電池的平均重量為 20 公斤，再加上其它的功率轉換組件，整體重量會迅速增加。

從另一個角度來看，就DC/DC 功率轉換角度而言，電動汽車動力傳動系統需要50kW和更高的功率轉換和管理，而傳統內燃機汽車功率轉換和管理卻低于3kW。因此，以最小的空間和最輕的重量實現可靠高效的電源轉換變得至關重要。 電動汽車電源架構需要支持驅動動力系統、車載和基礎設施充電以及采用原有技術的傳統系統。

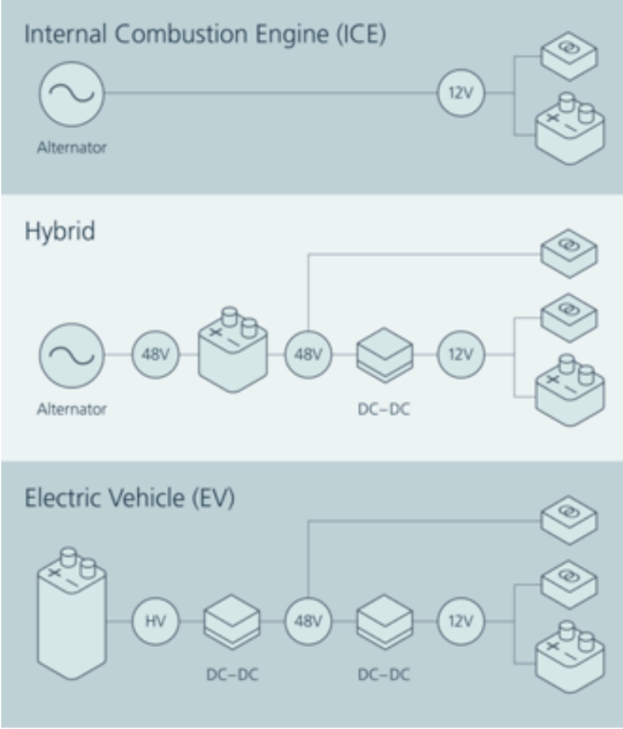

圖 1：內燃機、混合動力和純電動汽車采用的動力架構比較。(來源：Vicor)

汽車供電架構：不同的方法

Vicor 提出的解決電動汽車開發挑戰的一種可行方法是采用虛擬 12V(或 24V/48V)電池，參見圖 2。與其依賴單獨的 12V 電池，何不創建一個直接來自車輛主400V 或 800V 電池組的虛擬電池?通過這種方法，制造商可以減輕車體重量，同時降低相關的工程、供應鏈和庫存成本。

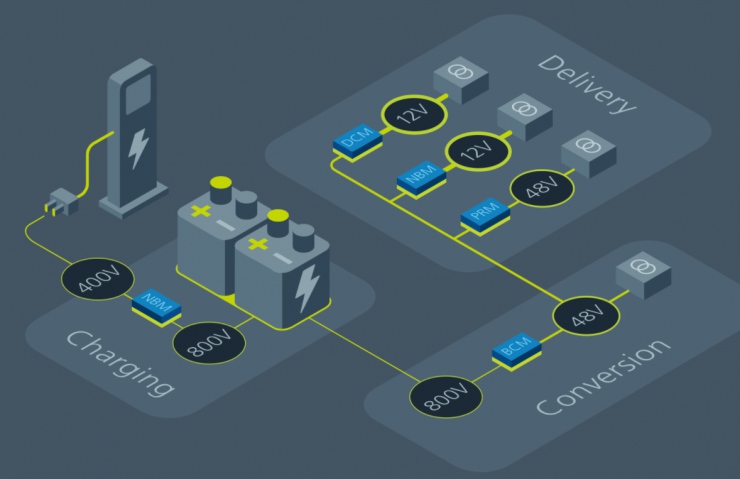

圖 2：采用12V 和 48V虛擬電池實施電動汽車電源架構。(來源： Vicor)

通過將高密度高壓(HV)到低壓(LV)轉換模塊整合到現有子系統，Vicor的技術能夠?qū)崿F(xiàn)更高的集成度，并降低 BoM 成本，這也是 OEM 希望實現的目標。

Vicor 解決方案?jìng)?cè)重于圖 2 所示的輸電網絡架構的三個方面;充電、轉換和配送。

電動汽車充電：電動汽車行業正在逐漸采用 800V 電池組的工作電壓，但目前市場部署的大部分電動汽車充電基礎設施都是基于最初的 400V 標準。因此，所有新的電動汽車車型都需要能夠適應這兩種電壓水平。高效且簡捷的雙向轉換模塊已經面市，可為電池到充電站之間的兼容性提供極其高靈活性、高能效和高密度的可擴展解決方案。

電源轉換：使用符合汽車行業標準的高密度 DC/DC 模塊對電動汽車主高壓電池進行功率轉換可為汽車制造商提供可觀的重量和空間節省。同樣，雙向電源轉換功能也可提供供電架構設計的靈活性，能夠不再需要對 48V 中間能量存儲能力的需求，由于其中使用了自高壓主電池供電的虛擬 48V 電池，進一步降低了車體重量和系統所占用空間。

虛擬電力配送：在較新的車輛中，48V應用包括全新驅動、轉向和線控制動等大功率系統，要滿足這些網絡的供電需求，同時支持具有更高功率要求的傳統 12V 負載(見圖 3)，需要仔細考慮系統設計。Vicor 能夠提供比傳統解決方案體積更小、重量更輕的緊湊型高密度模塊解決方案。

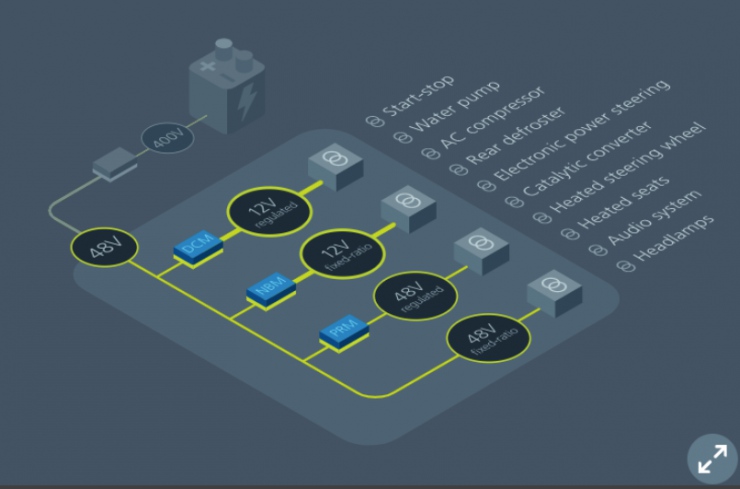

圖 3：通過車輛高壓主電池的虛擬電源架構來支持傳統的12V 應用。(來源：Vicor)

重新定義汽車供電架構

汽車原始設備制造商在提高車輛性能和功能的同時，也在努力降低二氧化碳排放量，事實證明電動汽車是最佳選擇。然而，同樣也是事實證明，盡量降低電動汽車的車體重量以實現更遠的續航里程是一項艱巨挑戰，而重新定義車輛供電網絡架構則可以降低車體重量和系統成本。
