引言

船舶主機軸帶發電機由于其經濟性和優越性,越來越得到船方的青睞,尤其是在航運市場不景氣的現在,越來越多的船舶加裝了主機軸帶發電機,以謀求經濟利益。在國內航行的5000噸級船舶上,主機軸帶發電機的安裝和使用尤其普遍。然而這些主機軸帶發電機的安裝和使用情況各異,大部分并不滿足船檢相關法規和規范的要求,由此給船舶航行帶來了安全隱患,同時這些軸帶發電機也極易發生故障。近年來,不規范安裝和使用軸帶發電機而導致的事故逐年增長,越來越多的船舶也因私自加裝軸帶發電機而被海事部門滯留。

筆者在以往的船舶檢驗工作實踐中,每當發現船舶私自加裝軸帶發電機時,均要求船方將私自加裝的軸帶發電機拆除,之后方可簽發船舶檢驗證書。然而,不少船東在領取船舶檢驗證書之后,又選擇恢復軸帶發電機的安裝和使用。船檢部門每年只對船舶進行一次檢驗,對于這種拆除軸帶發電機后又恢復安裝的船舶難以監管、缺乏約束。船東將軸帶發電機拆了又恢復安裝,不僅耗費時間和人力、物力,同時也給船舶帶來許多不可控的安全隱患。因此,面對著船方使用軸帶發電機的迫切需求,如何將軸帶發電機的安裝和使用引向規范化,使其符合船檢相關法規和規范要求,成為船檢部門亟需解決的一個難題。

1軸帶發電機的原理

軸帶發電機不是新事物,最初是由汽車發電機移植而來,在20世紀50年代便開始裝船使用,70年代中東石油危機后得到了迅猛發展。其主要原理是在船舶航線較長、船舶速度相對穩定時,通過在主機前端或者后端加裝一臺發電機,充分利用主機10%～15%的功率儲備余量來發電,供船舶航行期間使用。

2軸帶發電機的優點

船舶主機軸帶發電機有著許多優點,首先是發電成本低,相比較柴油發電機組燃燒輕油發電,軸帶發電機可以使用重油,發電成本得以降低:其次是使用軸帶發電時一般不同時使用柴油發電機,以降低機艙噪聲,減少熱源,改善機艙工作環境:最后是航行時使用軸帶發電機,使得進出港或者應急狀態時才需要使用柴油發電機,可以減少輕油和滑油的消耗,降低維修保養費用。

3目前軸帶發電機的安裝和使用情況

目前航行于國內的5000噸級海船大多屬于定距獎船舶,所加裝的主機軸帶發電機一般都是設置在主機前端自由端,通過增速齒輪箱和短軸與主機前端連接,通過主機帶動發電機,實現發電供船舶使用。

然而船舶主機的轉速和轉向并非一直不變,如何發出頻率和電壓相對穩定的交流電,是軸帶發電機所必須解決的問題。在電壓控制方面,大多數的船舶采取以下兩種方式:一種是使用普通發電機,利用軸帶發電機中的自動電壓調節器(以下簡稱AVR）來調節勵磁電壓大小,實現控制電壓的穩定。這種方式的軸帶發電機系統,一般是軸帶發電機發出電之后,直接輸送主匯流排,供電網使用。這種軸帶發電機系統的使用有著比較大的局限性,首先軸帶發電機自帶的AVR對電壓調整的范圍有限,使用軸帶發電機的條件就顯得很苛刻:其次是較小的AVR調節范圍,也必定造成電網中感性負載的使用限制,當感性負載消耗的無功功率超出了AVR的控制范圍,就會導致電網電壓急速下降,造成電網跳電。另一種電壓控制的方式是使用專用軸帶發電機,其能在發電機轉子轉速保持在一定范圍內時輸出電壓穩定的交流電,例如富康科技的Hw4Z系列船用軸帶發電機,能在發電機轉子轉速1350～1800r/min范圍,實現電壓穩定的交流電輸出。假設使用的增速齒輪箱增速比為4.1:1,則可計算得主機相應的轉速范圍為329.3～439r/min,使用專用的軸帶發電機可以發出電壓穩定的交流電。還有一種電壓控制方式,是專用的軸帶發電機配合電腦穩壓箱使用。電腦穩壓箱就相當于一個外置的AVR,通過這種方式可以實現發電機在1000～2200r/min轉速范圍發出穩定的交流電。但是這種方式的軸帶發電機系統容量較小,對于一艘5000噸級船舶,航行時使用50kw以下,50kw的容量,是明顯不足的。

相對于軸帶發電機的電壓控制來說,大多數國內航行海船安裝的軸帶發電機在解決頻率穩定性問題方面顯得辦法不多,缺乏對頻率的有效控制。以某一船舶為例,主機功率1765kw,額定轉速525r/min,齒輪箱的增速比為4.1:1,根據《國內航行海船建造規范》(2018）及其修改通報,一般交流設備能承受±5%的穩態頻率波動,也就是在47.5～52.5Hz的頻率范圍內交流設備才能正常使用。根據公式/=N×1×P/60(其中N為主機轉速,1為齒輪箱增速比,P為極對數）計算,只有主機轉速在347.5～384.1r/min時才能滿足頻率的要求。這種要求相當苛刻,軸帶發電機只有在主機維護完成的初期以及航速相當穩定的情況下才能使用,極大地限制了軸帶發電機的使用時間,而且在使用的時候,對電動機這一類用電設備的使用限制比較多,長期使用不滿足頻率要求的交流電,用電的電動機轉速不夠,會對用電設備造成不可逆的損壞。

從上面的情況來看,目前國內航行的大多數海船的軸帶發電機,均不能滿足法規和規范的要求。首先從程序上來看,這些設備都屬于私自加裝的設備,并未向船檢部門申請。其次從性能來看,這樣的軸帶發電機也不符合法規和規范的要求。從頻率上來看,一方面,目前加裝的大多數軸帶發電機難以控制頻率的波動,穩態頻率波動難以控制在±5%的范圍,瞬態頻率波動難以控制在±10%的范圍。另一方面,絕大部分的5000噸級國內航行海船主發電機均不能自動啟動,《國內航行海船建造規范》(2018）及其修改通報中規定,主推進裝置驅動的發電機或發電機系統,不作為主電源組成部分的,當穩態頻率波動超過±5.5%、瞬態頻率波動超過±11%的時候,應配備一臺能自動啟動的發電機。顯然私自加裝的軸帶發電機并不能夠滿足規范的要求。最后從使用的設備來看,私自加裝的設備大多未持有船用產品證書,保證不了這些設備在復雜海況下的正常使用,也會給船舶電網帶來不可估量的安全隱患。筆者曾不止一次發現有船舶使用的發電機并不是經過船檢產品檢驗的軸帶發電機,只是普通的船用發電機,有些甚至連船用發電機都不是,只是一般的陸用發電機,有些船舶甚至有舊設備裝船使用的情況。

4"鑫田8"輪安裝軸帶發電機情況

軸帶發電機的安裝和使用,不應當成為海事部門、船檢部門與船方之間貓和老鼠的游戲,如何正確規范地安裝和使用軸帶發電機,是當下亟需解決的一個問題,也是船檢部門所必須面對的一個問題。筆者在近期的工作實踐當中,遇到了一艘船舶("鑫田8"輪）因加裝主機軸帶發電機,向船檢部門申請圖紙審查以及臨時檢驗的例子,經過圖紙審查以及相關試驗,最終簽發了船檢證書。這一案例有望成為軸帶發電機安裝和使用得以規范化的一個處理方案。

4.1"鑫田8"輪概況

"鑫田8"輪建造于2009年,適航于我國近海航區,屬于尾機型,采用單機、單獎(定距獎）單舵形式,總噸2995,主機型號G8300ZC16B-1,功率1765kw,轉速525r/min。配備兩臺120kw主發電機(不具備自動啟動功能）,一臺75kw停泊發電機以及一臺50kw應急發電機。

4.2圖紙審查

鑫田8"輪就加裝軸帶發電機補充了相關圖紙,圖紙由溫州中舟船舶設計有限公司設計,圖號VZZ4589,圖紙內容包括以下部分:(1）輪機、電氣修改圖紙目錄:(2）輪機修改說明書:(3）機艙布置圖:(4）軸系扭轉震動計算報告書:(5）短軸強度計算書:(6）軸系布置圖:(7）短軸:(8）電氣修改說明書:(9）電設備布置圖:(10）電力負荷計算書:(11）主配電板單線圖。

由圖紙可以發現,"鑫田8"輪計劃加裝的軸帶發電機為90kw,約占主機功率的5%,在使用軸帶發電機的時候依然留下了一定的功率儲備供主機緊急使用。從使用功能定位來看,此次安裝的軸帶發電機是在航行工況中當作備用發電機使用,在海況航速適當?shù)臅r候才發電供船舶使用。根據《電力負荷計算書》,航行工況在考慮了電網損失的情況下用電需要73.41kw,此時如使用90kw軸帶發電機,發電機負荷率為81.6%,滿足使用要求。

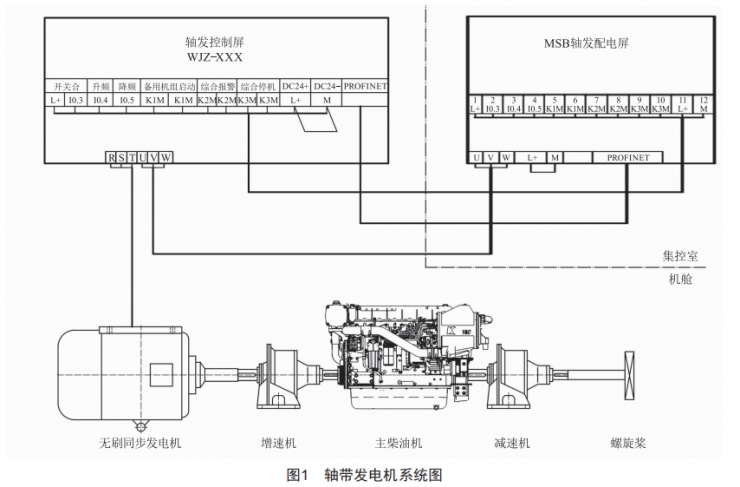

"鑫田8"輪此次加裝的軸帶發電機,設置在主機前端,通過齒輪箱和短軸與主機前端連接。軸帶發電機發電之后,通過恒頻恒壓控制柜處理,再輸送到主配電板匯流排,供用電設備使用(具體情況如圖1所示）。主發電機與軸帶發電機之間設置聯鎖裝置,當主發電機的主開關合閘后,軸帶發電機主開關不能合閘,只有主發電機不供電時,軸帶發電機才能供電使用。軸帶發電機主開關設置過載保護以及欠壓保護,當電流達到1.25倍額定電流時,延時20s主開關分斷,當電流達到2.5倍額定電流時,延時0.4s主開關分斷,當瞬時電流達到10倍額定電流時,主開關分斷:當電壓下降到0.7倍額定電壓時,主開關分斷。

4.3加裝設備情況

發電機:sB-Hw4-90型三相交流發電機一臺,江西南昌富康電機廠生產,持有CCs船用產品證書。功率90kw,電壓400V,電流162.4A,頻率50Hz,轉速1500r/min。

齒輪箱:300型船用齒輪箱一臺,杭州前進齒輪箱集團有限公司生產,持有CCs船用產品證書。比速1:4.1:短軸長度400mm,直徑100mm,材料為軸用鍛鋼。

軸帶發電機恒頻恒壓控制柜:持有CCs船用產品證書。額定頻率50Hz:額定電壓400V:電流種類:交流:型號wHZB-90kw。

4.4"鑫田8"輪軸帶發電機系統原理

"鑫田8"輪軸帶發電機是通過頻率補償?shù)姆绞綄崿F(xiàn)穩頻輸出,補償形式為主逆變式,這種主逆變式的補償形式優點頗多。首先它的頻率補償性能良好,效率高,可靠性強:其次是它對發電機的要求較低,使用普通的同步發電機即可,性價比較高。

"鑫田8"輪軸帶發電機系統實現穩頻的原理主要通過恒頻恒壓柜實現,恒頻恒壓柜的核心控制單元是變頻器。軸帶發電機輸出的電流進入變頻器,經過變頻器內的整流元器件,把交流電變成與頻率無關的直流電,經過直流電抗器得到平滑的直流脈動,再經過有源逆變器,把直流電變成交流電。變頻器不斷地通過外接的電量采集模塊與變頻器內部設置的參數對比,監控著整個軸帶發電機供電電網,通過控制整流裝置的晶閘管控制角、有源逆變器的控制角以及發電機勵磁電流控制角,實現了軸帶發電機系統的頻率補償。變頻器調節了整個系統有功功率、無功功率的分配,使得軸帶發電機系統輸出恒頻恒壓的交流電。

5軸帶發電機系統相關試驗

軸帶發電機組安裝結束后,對其性能做了系泊和航行試驗,試驗結果如下:

5.1空載電壓調整及頻率調整范圍

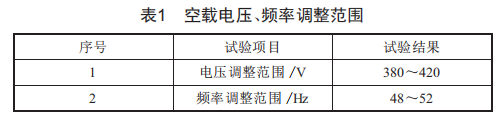

空載電壓、頻率調整范圍如表1所示。

5.2利用鹽水缸和電抗器做負荷試驗

主機及發電機運轉正常,油溫、油壓、水溫、水壓、電壓、電流、頻率等參數正常,冷熱態絕緣電阻測試正常。

5.3電壓及調整率試驗

經試驗,計算得穩態電壓調整率1%,瞬態電壓調整率2.3%,穩定時間3s。穩態頻率波動0.8%,瞬態頻率調整率3%。

5.4軸帶發電機主開關與主開關之間聯鎖試驗

當主發電機主開關合閘并向主配電板匯流排供電時,軸帶發電機開關分離脫扣。主發電機主開關合閘后,軸帶發電機主開關無法合閘。

5.5欠壓試驗

當主機速度降至340r/min,頻率表降至46Hz,電壓降至290V以下,軸帶發電機主開關脫扣跳閘,斷電,并發出聲光報警。

5.6過載延時保護試驗

當軸帶發電機負載電流達到185～190A時,軸帶發電機主開關在20s時間內脫扣跳閘。當電流達到270A時,軸帶發電機主開關在3.5s內脫扣跳閘。

5.7過載瞬時保護試驗

當軸帶發電機負載電流超過700A時,軸帶發電機主開關瞬間脫扣跳閘。

5.8報警試驗

當主機速度降至380r/min,發電機頻率表降至48Hz,電壓表降至350V,配電屏發出低壓報警:當主機速度升至460r/min,發電機頻率表升至51.5Hz,電壓表升至410V,配電屏發出高壓報警。

5.9航行試驗

在航行過程中,在軸帶發電機滿功率系統運行時,主機速度保持在410～420r/min,主機運行良好,油溫、水溫、機油壓力、冷卻水壓力等指標正常。

6結論

鑒于以上試驗結果,"鑫田8"輪此次加裝的軸帶發電機,第一,功率只有90kW,占比主機功率5%,在使用軸帶發電機的情況下主機仍留有一定的功率儲備余量:第二,其在使用過程中穩態頻率的波動始終未超過±5%,瞬態頻率波動未超過±10%,電壓波動也滿足相關要求,主開關的相關過載、欠壓、聯鎖試驗也正常,軸帶發電機滿功率運行,主機的轉速始終可以達到75%主機功率以上,相關的安全保護設施試驗也正常。故認為,此次"鑫田8"輪加裝的軸帶發電機滿足法規、規范的要求。加裝的設備均持有船用產品證書,同意其使用,故在收集好相應設備的船用產品證書、試驗報告等資料后,重新簽發了船舶檢驗證書。

7存在問題

"鑫田8"輪加裝主機軸帶發電機雖然是一個比較成功的例子,但因其是后加裝設備,難免存在著一定的不足之處,首先是恒頻恒壓柜的安裝位置,安裝在集控室,固然使得恒頻恒壓柜獲得了比較良好的工作環境,但是恒頻恒壓柜體積不小,必定會占據集控室一定的空間,使得集控室空間變小,有時甚至?xí)伦∫粋?cè)的通道。其次,恒頻恒壓柜工作的時候如采取強制風冷會有一定的噪聲,同時也會有溫度的提升,安裝在集控室時會造成集控室工作環境變差。最后,對于后加裝軸帶發電機的電纜敷設,在排線方面不可避免地面臨著一定的問題。

8經濟效益

"鑫田8"輪本次安裝的軸帶發電機系統一次性投資價格比較高,投資金額達15萬元,經船務公司測算,投資的軸帶發電機成本與因軸帶發電機投入使用所節約的成本對比,有望在8個月內實現成本回收,可見軸帶發電機所帶來的經濟效益是比較可觀的。正是由于此套軸帶發電機系統技術的成熟,鑫田公司正逐步在公司內部船舶上推廣此套系統,公司新造的船舶"鑫田12""鑫田13"輪均在設計建造的時候就已經配有此系統。

9結語

目前,北海船舶檢驗中心檢驗的5000噸級船舶中存在著大量私加軸帶發電機的狀況。本次"鑫田8"輪的檢驗發證可以作為一個典型的案例,給需要安裝軸帶發電機的船舶和那些安裝了不符合要求的軸帶發電機的船舶指明一個方向。將軸帶發電機的安裝和使用引向符合法規、規范的要求,既符合船方的利益,又消除了船舶安全隱患,降低了船舶滯留率,具備良好的推廣效益。
