作為主流數碼設備的充電接口，USBType-C相關協議的一舉一動都備受關注，在不久前提出統一USBType-C充電接口引發蘋果陣營的爭議后，日前USB-IF協會又正式確定了USBType-C 2.1標準協議。

據悉，此次標準將帶來更高的供電功率，這也意味著在USBPD協議下，全新標準將從原來輸出5A電流提供20V電壓提升到48V/5A，供電功率從100W暴增到240W。盡管市面上已有部分手機充電功率提升到了100W以上，但如此高的供電功率可能對性能耗損更高的游戲本來說更利好。值得一提的是，這項標準的確定也可以看做是是USB-C在未來成為數碼產品主力傳輸接口的見證。

USB Type-C? 供電 (PD) 標準允許每個端口的功率從 7.5W（5V 1.5A）到 100W（20V 5A）不等。然而，在任何給定的系統中，可用的輸入功率都是有限的。在多端口系統中，我們應該如何在各個端口之間分配功率？

一種明顯的功率共享方法是限制每個端口的功率，以使總功率永遠不會超過輸入功率限制。但在這種情況下，任何插入系統的設備都無法充分利用可用的輸入功率，因?yàn)?/span>功率在端口之間分配。

另一種選擇是提供一個高功率端口并嚴格限制其余端口的功率。這使用戶能夠?yàn)楦蟮脑O(shè)備供電并實現更快的充電。然而，大多數消費者不閱讀產品標簽或說明。他們可能不明白為什么他們的設備在某些端口上充電速度較慢，而在其他端口上卻沒有。這會造成糟糕的用戶體驗，導致產品退貨并影響客戶忠誠度。

更好的方法是在系統中的端口之間智能地共享可用輸入功率。TPS25740A PD 源控制器具有兩個引腳，可在雙端口系統中輕松實現端口電源管理。

TPS25740 和 TPS25740A 實現了符合 USB 供電 2.0 版本 1.2 和 Type-C 版本 1.2 的源控制器。該器件可通過監控 CC 引腳來檢測 USB Type-C 接收設備何時接入，然后通過使能 N 溝道 MOSFET 柵極驅動器接通 VBUS。該器件可通過 USB 供電提供多達 3 種不同的電壓，并且使用 4 個輸入引腳（PSEL、HIPWR、PCTRL 和 EN12V/EN9V）配置通告電壓和通告電流。該器件會根據接入接收設備的電壓請求，使用 CTL1 和 CTL2 引腳從 3 種電源電壓中選擇一個符合要求的電壓。該器件會按照 USB PD 要求自動使 VBUS 輸出放電。

未連接設備時，TPS25740/TPS25740A 的流耗通常為 8.5μA（VDD = 3.3V 時為 5.8μA）。此外，還可以在未連接設備時通過端口連接指示器 (UFP) 輸出來禁用電源，從而節省更多的系統功耗。

保護 特性 包括過壓保護、過流保護、過熱保護、CC 引腳上的 IEC 保護以及用于禁用柵極驅動器的系統重寫引腳 (GD)。

UFP 引腳是一個開漏信號，指示輸出端口的狀態。UFP 信號通常為高電平，但只要將有效負載連接到輸出端口就會變?yōu)榈碗娖健CTL 引腳是一個輸入，當被拉低時，TPS25740A 的最大功率會降低兩倍。切換 PCTL 引腳還會強制任何連接的負載重新協商電源合同，該合同定義了端口上的輸出電壓和最大可用功率。

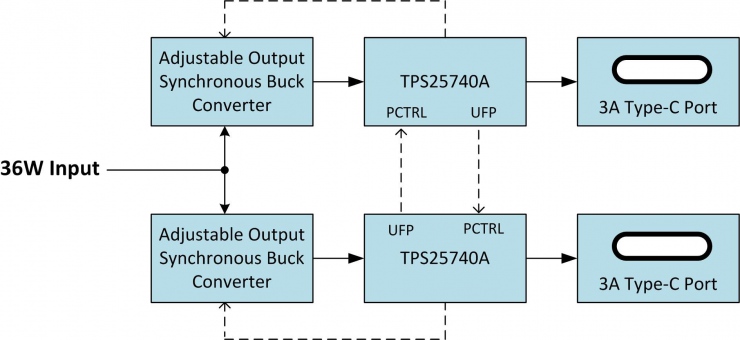

圖 1 顯示了一個使用端口電源共享的 36W 雙端口系統示例。最初，當任何一個 Type-C 輸出端口都沒有插入任何東西時，兩個端口都會宣傳完整的 36W 可用。當設備插入其中一個端口時，它可以接受完整的 36W。由于已連接有效負載，該端口的 UFP 引腳變?yōu)榈碗娖?，從而拉低了?duì)面端口上 TPS25740A 的 PCTL 引腳。因此，對面端口現在只宣傳 18W。

圖 1：這個帶有端口電源管理的 36W 系統在兩個端口之間智能地共享電源

現在，如果設備連接到第二個端口，則該端口的 UFP 引腳變?yōu)榈碗娖?，迫使第一個端口重新協商 18W 的功率合同。當兩個端口都供電時，它們每個都不能超過 18W，總共 36W。

我們可以將類似的技術應用于具有兩個以上端口的系統，但由于復雜性增加，我們通常需要微處理器。微處理器還允許系統根據溫度等其他因素轉換功率。

在為 USB Type-C PD 設計多端口系統時，還有許多其他事項需要考慮。
