一開始工作，帶著大學里的一些電力電子理論，我啟程前往實驗室。在我最初的幾周里，我意識到了電子產品的真正力量。在學習的過程中，我可能不小心炸毀了電容器，看到微小的火焰吞沒了我的 MOSFET，并測試了我的（正在開發的）焊接技能，把太陽接觸到的所有東西都短路了。我喜歡挑戰，所以我問自己，“我怎樣才能更好地為這份工作做好準備？”

就像我剛上大學時一樣，答案是有針對性的實驗室工作。由于電源是每個電子系統的必要組成部分（無電源 = 無功能技術），TI 發布了一個套件，旨在為學生和專業人士提供實用的電源知識，以滿足基本電源概念和高級設計要求。該軟件包稱為TI 電源管理實驗室套件(TI-PMLK)，我有機會試用它。

拆箱

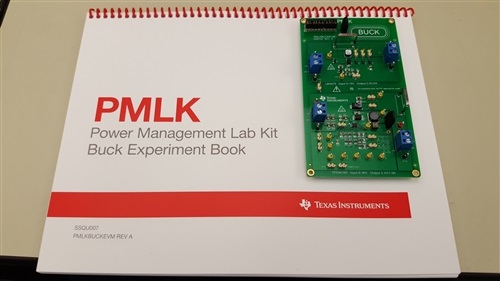

降壓套件（還有一個LDO、升壓和即將推出的降壓-升壓套件）附帶幾件物品：一本包含六個實驗的書和一個帶有兩個降壓轉換器電源的電路板。我注意到的第一件事是板接口。有很多測試點、跳線和可用的分流器，當您想要快速更改但又不想花時間焊接時，這可以節省大量時間。

本書的前言解釋了 PMLK 的靈感、目的和結構。所提供的書也有PDF 格式，如果多人想要使用的話。目錄揭示了實驗室的結構。它很好地將關鍵信息與小描述隔離開來，以避免在頁面中來回切換。隨后的頁面列出了所需的儀器、帶有材料清單 (BoM) 的示意圖以及兩塊錢的連接。現在是試驗的時候了。

入門

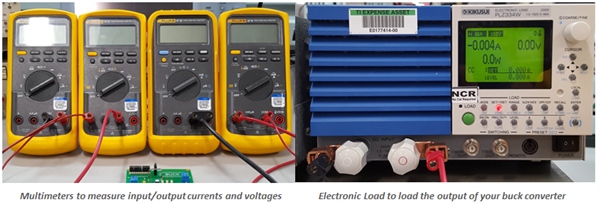

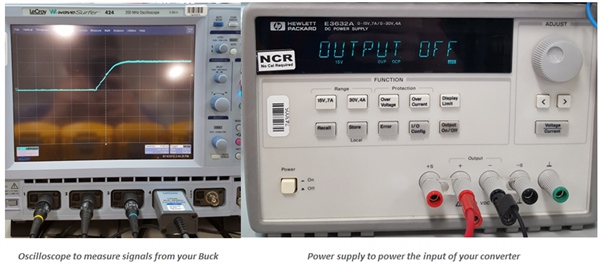

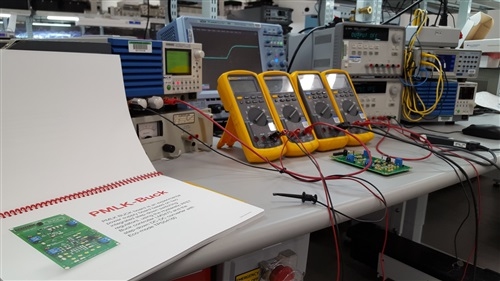

為了開始第一個實驗，重點關注線路和負載條件對效率的影響，我前往實驗室設置我的設備。本書推薦了適當額定的直流電源、示波器、電子負載和萬用表。但是，如果您的實驗室設置沒有配備實驗手冊中列出的設備，那么還有一本具有成本效益的測試方法手冊，其中概述了如何使用最少或替代設備進行測量。

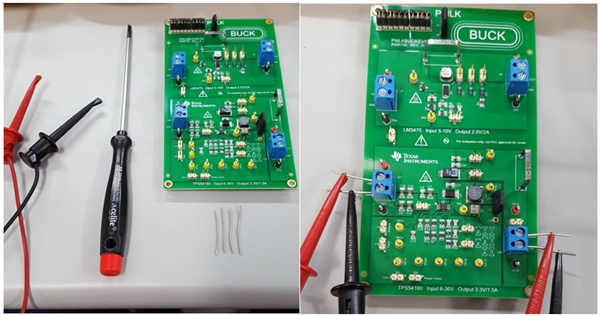

為了連接到輸入和輸出接線端子，我剪斷了一些我的連接器可以抓住的電線，并將它們固定到接線端子上。儀器和降壓轉換器之間的所有電線連接都列在“實驗設置”頁面中。

建立聯系后，我開始閱讀實驗的第一部分“案例研究”。案例研究總結了實驗的目的以及我們將使用的組件?！袄碚摫尘啊辈糠至谐隽擞杏玫墓剑糜谠趯嶒灪笃趯⒗碚撚嬎闩c實驗結果進行比較?！皽蕚浜统绦颉辈糠謱⒅笇鸩搅私馊绾螢殡娐钒迳想姟⒓虞d電路和測量值。

測量和計算

完成這些步驟后，我在示波器上獲得了開關波形，以及輸入和輸出端的電壓和電流。實驗的目的是改變輸入電壓和負載電流，以觀察它們對系統效率、開關波形和電感紋波的影響。

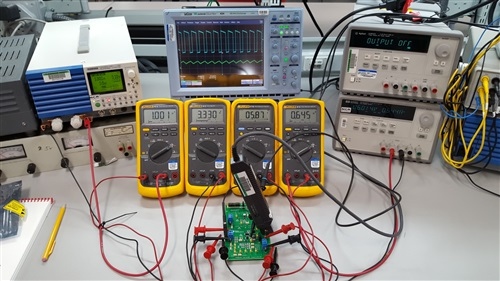

開關和電感電流紋波波形顯示在示波器上，而萬用表從左到右讀取輸出電流、輸出電壓、輸入電壓和輸入電流

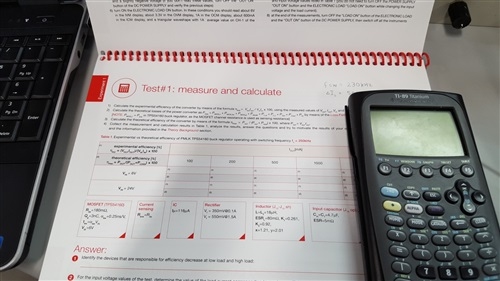

在測量開關節點和電流紋波時看到理論變得生動真是太棒了，因為它證實了課堂上看到的計算和圖表。進行測量后，下一步是將實驗結果與理論結果進行比較。借助理論部分的方程式和 TI-89 圖形計算器，我開始計算。

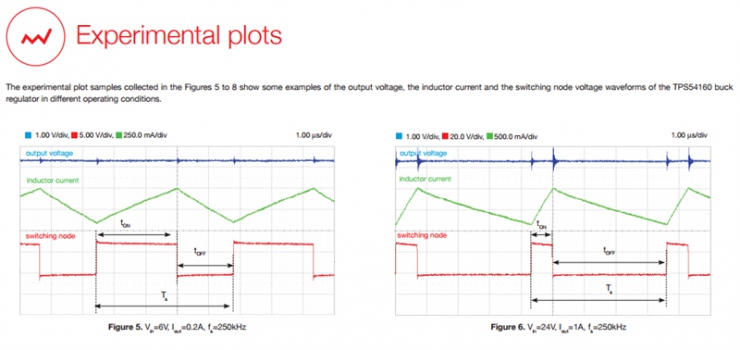

完成計算后，系統會提示您一些問題，這些問題將在實驗后面的“討論”部分中回答。該實驗還提供了一些可以與我的比較的圖，并且很好地解釋了我所看到的現象。

總體而言，TI-PMLK 是任何學生或專業人士的絕佳工具。書中的實驗涵蓋了我們今天在工業中看到的許多主題和挑戰，并將其與工程師在將其設計成系統時必須做出的電源性能權衡相關。該套件通過動手實驗激發興趣，并通過實際工程經驗將論文理論變?yōu)楝F實。

作為一名剛畢業的大學畢業生，我喜歡 TI-PMLK 為新工程師提供冒險進入電力電子領域所需的基本經驗和工具。如果您是一位經驗豐富的工程師，TI-PMLK 還可以為您提供培訓，幫助您做出有意義的設計決策，從而提高尺寸、成本和效率?？偟膩碚f，我強烈推薦 TI-PMLK，并且迫不及待地想測試 LDO 和升壓板。
