引言

變壓器作為電力系統的關鍵設備,對維護電力系統安全,避免經濟財產損失有著至關重要的作用。因此,及時對變壓器故障進行分類診斷十分重要。

目前,變壓器故障診斷主要是基于油中溶解氣體分析(DGA）,這是一種十分有效的分析方法。隨著人工智能的發展,支持向量機（Support Vetorc MeahnV,SVM）由于其訓練效率高,泛化能力強,不易陷入局部最優,克服了三比值法的不足,在故障分類中得到了大量應用。但是SVM分類效果受限于核函數和參數的選取,因此選擇一種合適的智能算法優化SVM尋找參數的過程對提升SVM分類效果有著至關重要的作用。本文采用煙花算法（FhrVworks Algorhtam,FWA）優化SVM,煙花算法是一種新型的群體智能算法,相比其他算法,煙花算法易于實現,搜索速度較快,不容易陷入局部最優,魯棒性較好。

1支持向量機

支持向量機（SVM）本質是尋找一個最優分類的超平面劃分?jǐn)?shù)據集,該平面可以使兩類樣本正確分離并保證分類間隔最大。對于線性不可分問題則要需采用樣本先映的方式對其進行線性變換。SVM的非線性變換優化形式如公式（1）所示:

式中:ω為超平面的法向量;C為懲罰因子;ξ和ξ_i為松弛變量;b為偏置量;x_i代表樣本;y_i為類別標簽;ψ代表樣本的先射關系;T為向量轉置。

決策函數如公式（2）所示:

其中,K（x_i,x_j）=ψ^T（x_i）ψ（x_j）為對稱函數,選擇合適的對稱函數即可實現SVM的非線性變換。

標準的SVM為二分類分類器,但本文變壓器故障分類是一個非線性多分類問題,因此需要對標準的SVM進行多分類變換。核函數的選取對SVM模型分類效果有很大影響,是確定最優目標函數的重要步驟之一。研究發現,采用高斯徑向基核函數時,SVM的分類效果最佳。因此本文采用高斯徑向基核函數作為SVM的核函數,函數如公式（3）所示:

其中γ為可變參數,需要對其優化找到最優值。除此之外,還需要優化懲罰因子C。本文采用煙花算法對參數進行優化。

2煙花算法優化SVM

2.1煙花算法

煙花算法是由譚營教授等人于2010年提出的一種新型群體優化算法,該算法容易實現,魯棒性較好,一經提出,就得到了廣泛的研究和應用。煙花算法由爆炸算子、變異算子、選擇策略和先映規題四部分組成。

爆炸算子主要由爆炸強度決定。在實際煙花爆炸過程中,煙花每次爆炸都會產生許多火花,煙花算法中利用爆炸強度使不同適應度的煙花產生不同數目的火花,這樣可以避免算法陷入局部最優,使算法盡可能探索搜尋整個可行解的空間。爆炸生成的煙花數目和爆炸半徑計算方式分別如公式（4）和公式（5）所示:

式中:s_i為第i個煙花爆炸產生的火花數目;m和d為常數;f（x_i）為個體適應度的值;Y_max和Y_min分別是當前群體適應度的最大值和最小值;ε為一個極小的數,防止公式無意義。

煙花在爆炸后,需要對爆炸火花進行位移操作和變異操作。本文采用隨機位移的方法對火花進行維度的更新。變異操作是為了擴展尋優空間和增加種群的多樣性,避免算法陷入局部最優,本文采用高斯變異生成變異火花,計算如公式（6）所示:

其中,e服從均值為1、方差為1的高斯分布。

變異操作之后,火花多樣性增加,由選擇策略選擇下一代煙花,本文采用標準煙花算法中的基于曼哈頓距離的選擇策略,計算如公式(7）所示:

式中:d(x_i,x_j）為兩個火花間的曼哈頓距離。

綜上,煙花算法的主要流程如下:(1）初始化煙花位置和參數;(2）計算所有煙花的適應度和爆炸半徑、火花數目,生成變異火花;(3）使用選擇策略選擇下一代煙花,循環執行(2）,直到滿足條件。

2.2煙花算法優化SVM參數

由以上內容搭建煙花算法優化SVM故障診斷模型,煙花算法優化SVM的主要流程如下:

(1）對數據進行預處理,劃分?jǐn)?shù)據集,分為訓練集和驗證集;

(2）利用訓練集和待定參數的sVM生成故障診斷的目標函數,該函數具有一定的泛化性能;

(3）利用煙花算法尋找目標函數的最優解,確定sVM的最佳參數。如果滿足設定的條件,終止算法;否則,返回(2）循環執行。

3實驗分析

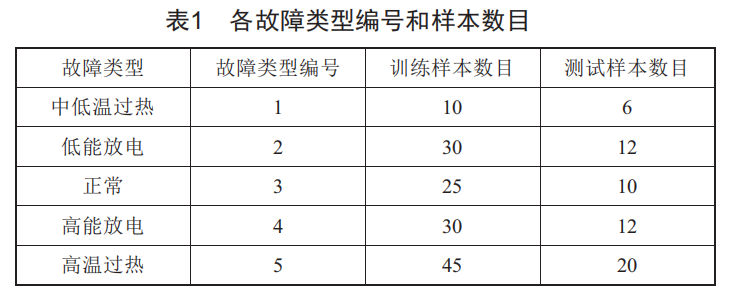

為了驗證本文算法模型在變壓器故障診斷中的效果,選取某地變壓器故障數據為本文數據集,故障類型包括正常、中低溫過熱、高溫過熱、高能放電、低能放電五種,每種故障類型和樣本數目如表1所示。

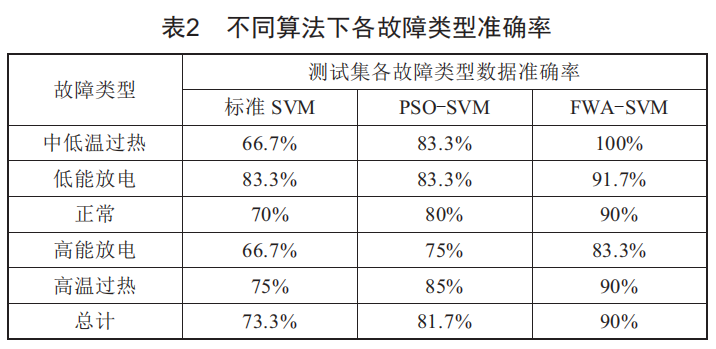

在Mat1ab實驗平臺下,將故障樣本數據導入煙花算法優化的sVM診斷模型(FWA-SVM）中,為了更好地說明本文算法的實用性,將同樣的數據分別導入標準SVM診斷模型和粒子群優化的SVM診斷模型(Pso-SVM）中,加以對比驗證,各故障類型準確率結果如表2所示。結合表中數據可以看出,煙花算法優化SVM的故障診斷模型明顯提高了故障診斷準確率。標準的sVM診斷模型準確率只有73.3%,經過粒子群算法優化的SVM診斷模型準確率為81.7%,而經過煙花算法優化的sVM診斷模型準確率有90%。結果表明,煙花算法不僅能優化sVM診斷模型,而且效果顯著,證明了算法的有效性和實用性。

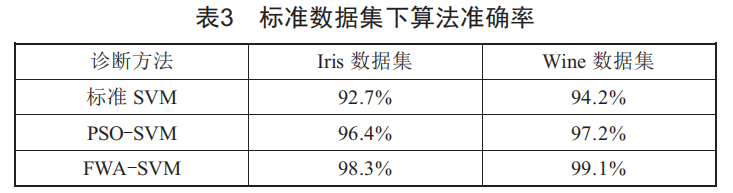

為了進一步證明本文算法的有效性和準確性,選擇機器學習中常用的標準數據集中的wine數據集和Iris數據集對本文算法進行驗證,結果如表3所示。結果表明,本文算法同樣適用于其他數據集分類,證明了算法的泛化性。

4結語

本文搭建了SVM多分類故障診斷模型,并采用煙花算法對其進行參數優化,最終總計準確率達到90%,提升了SVM的故障分類準確率。同時,本文還對粒子群算法優化SVM和煙花算法優化SVM進行對比,結果表明,本文算法優于粒子群算法,顯著提高了故障診斷準確率。

最后,基于標準數據集的分類測試結果表明,本文算法相比標準SVM和Pso-sSVM,其準確率均更高,證明了本文算法的有效性和泛化性。
