引言

目前,柴油機仍然是船舶的主要動力源之一。柴油機工作過程中會產生NoC、soC、PM、Co2、Co、HC等污染物,這些污染物是導致霧霾、光化學煙霧、酸雨的主要原因,會對生態環境和人體健康造成巨大危害。為了控制船舶排放污染,國內外相關機構紛紛制定了嚴格的船舶排放控制法規。國際海事組織(InternationalMarineorganization,IMo）、歐洲、美國等走在世界前列,已陸續頒布了船舶柴油機排放控制法規,對船舶污染物提出了嚴格的排放限值要求。我國也在加緊開展船舶排放污染控制工作,已發布首部關于船舶發動機排放控制的國家標準。但我國船舶排放污染治理工作起步較晚,目前仍處于起步階段,船舶排放控制任重道遠。

本文將介紹我國船舶柴油機排放污染概況,解讀國內外船舶柴油機排放控制法規,分析我國船舶柴油機排放控制技術發展現狀及趨勢,闡述近年來在船舶污染排放控制方面的技術研發情況及其未來的發展方向。

1我國船舶排放污染概況

我國擁有豐富的沿海及內河航運資源,是世界航運大國。據統計,全球十大集裝箱港口有7個位于我國,年吞吐量占全球近3成:沿海港口生產用碼頭泊位5675個,內河港口生產用碼頭泊位26085個。2020年,全國港口累計完成貨物吞吐量高達145億t。

當前,航運業發展帶來的大氣污染問題日益突出,船舶排放污染治理形勢日益嚴峻。船舶排放已成為我國沿江、沿海區域大氣污染的重要來源。2019年,船舶排放的NoC、PM和HC分別占非道路移動源大氣污染排放的28.2%、24.2%和19.8%。港口城市船舶排放污染尤為嚴重。以上海為例,2010年船舶排放污染對上海大氣污染物總量的貢獻主要集中在so2、NoC和PM10,分別達到12.4%、11.6%和5.6%。因此,船舶排放污染控制已成為我國大氣污染防治工作的重要組成部分。

2船舶排放法規

鑒于船舶排放污染的嚴峻形勢,國內外紛紛制定了日益嚴格的船舶排放法規加以應對,主要包括IMo國際航行船舶空氣污染排放的控制要求以及美國EPA(EnvironmentalProtectionAgency）船舶排放法規、歐盟法令、《船舶發動機排氣污染物排放限值及測量方法(中國第一、二階段）》(GB15097—2016）等區域性船舶排放法規。目前,排放法規已成為船舶行業準入和污染減排的重要依據。下面主要對IMo及我國船舶排放法規進行簡要介紹。

2.11Mo船舶排放法規

1995年9月,在倫敦召開的IMo第37次會議(IMoMEPC37）上,MARPoL73/78附則V(即《經1978年議定書修訂的1973年國際防止船舶造成污染公約》）"防止船舶造成大氣污染規則"被正式提出。

(1）IMo船舶排放控制區。

附則V的簽署國可以向IMo申請設立更為嚴格的"排放控制區"(EmiIIionControlArea,ECA）。目前IMo已批準生效的船舶排放控制區共有4個,主要集中在歐美發達國家。

(2）NoC排放控制。

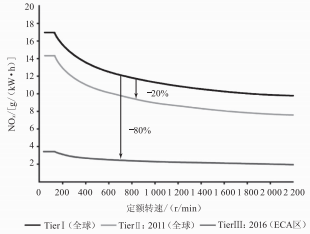

如圖1所示,NoC排放控制標準分為sierT、sierI、sierⅢ三個階段,分別于2000年、2011年、2016年實施。目前,排放控制區執行sierⅢ限值,sierⅢ僅適用于2016年1月1日后的新造船,以完成龍骨鋪設為節點進行劃分。全球其他區域執行sierⅡ限值。

(3）soC排放控制。

IMo主要通過燃油硫含量限值來控制soC排放,但也允許在燃用高硫油的情況下使用尾氣凈化裝置來滿足soC排放要求。soC排放控制標準分為3個階段實施。在排放控制區內外實施不同的soC排放限值。目前,排放控制區內的燃油硫含量限值為0.1%,全球其他區域自2020年1月1日起燃油硫含量限值為0.5%。

2.2我國船舶排放法規

(1）我國排放控制區。

2016年1月1日開始實施的《珠三角、長三角、環渤海(京津冀）水域船舶排放控制區實施方案》規定,我國的排放控制區范圍是珠三角、長三角及環渤海(京津冀）水域的內河水域、沿海水域(12海里）及港口?，F(xiàn)階段,我國排放控制區主要控制s0X排放,要求燃油硫含量≤0.5%,但也允許采取連接岸電、使用清潔能源、尾氣后處理等與上述排放控制要求等效的替代措施。

圖11Mo船舶排放法規(Nox）

(2）我國首部船舶排放國家標準。

我國船舶發動機排放控制的國家標準《船舶發動機排氣污染物排放限值及測量方法(中國第一、二階段）》(GB15097一2016）于2016年8月22日發布,2018年7月1日起開始實施[7]。

總體而言,雖然我國近年來加緊開展了船舶排放污染控制工作,目前已實施《珠三角、長三角、環渤海(京津冀）水域船舶排放控制區實施方案》,并且已發布首部關于船舶發動機排放控制的國家標準,但是我國船舶排放污染治理工作目前仍處于起步階段,總體控制水平相對較低,主要表現在:船舶排放法規實施時間較晚,相對嚴格的控制法規剛剛實施或在未來幾年才會實施:船舶排放污染物控制種類少,目前已實施的法規僅控制N0X和s0X排放:排放限值標準低,船機限值明顯低于其他移動源排放限值,如車用柴油機:技術能力相對薄弱,我國船舶排放控制技術研究起始于近十幾年,技術開發及工程應用經驗積累較少。因此,我國船舶排放污染治理工作仍然任重道遠。

3我國船舶排放控制技術發展現狀及趨勢

船舶排放控制技術根據其與發動機的關系,主要分為機前、機內和機后控制。機前控制主要包括燃料凈化、清潔燃料替代等,機內控制主要包括燃燒優化、廢氣再循環(EGR）等,機后控制主要包括選擇性催化還原(sCR）、廢氣洗滌(EGC）、顆粒捕集(DPF）等。下面分別以N0X和s0X控制技術為例,簡要介紹目前我國船舶排放控制技術的發展現狀及趨勢。

3.1NoX排放控制技術發展現狀及趨勢

(1）機前控制。

N0X排放機前控制的有效方法之一是使用清潔替代燃料。液化天然氣(LNG）是目前應用最為廣泛的替代清潔燃料,使用LNG替代傳統柴油可大幅減少N0X排放。但目前我國LNG等清潔燃料供給覆蓋面較小,導致清潔燃料大范圍推廣使用受到限制。

(2）機內控制。

廢氣再循環(EGR）技術是目前應用較成熟的機內控制手段,其工作過程是將燃燒后將排出的廢氣的一部分再次引入進氣,使其再度參與燃燒,從而達到降低N0X排放的目的。

(3）機后控制。

排氣污染物機后控制,即后處理技術是應對日益嚴苛的排放法規的重要途徑。sCR技術是目前應用最廣泛的船舶N0X排放后處理技術。

sCR技術的反應溫度條件是實現N0X高效轉化的關鍵。對于船用中、高速柴油機,排氣溫度適中(300～400℃）,sCR反應溫度條件較好,有利于船舶sCR技術開發。目前,我國船用中、高速柴油機sCR技術相對成熟。對于船用低速柴油機,渦輪增壓器后排氣出口處溫度較低(200～240℃）,sCR反應溫度條件較差,導致船舶低壓sCR技術(sCR裝置布置在渦輪增壓器后）開發難度相對較大:若采用高壓sCR技術(sCR裝置布置在渦輪增壓器前）,由于渦輪增壓器前屬于機內部分,在此增設sCR裝置必將受到國外主機制造商的限制。目前船用低速柴油機sCR的研發重點是突破低溫催化劑等關鍵技術,開發低速柴油機低壓sCR系統。近年來,七一一研究所成功開發了適用于低速柴油機的低溫sCR系統,為低壓sCR技術的推廣應用奠定了堅實的基礎。

3.2soX排放控制技術發展現狀及趨勢

由于s0X來源于燃油中含有的硫組分,與機內關系不大,因此s0X控制方法主要是機前與機后控制。

(1）機前控制。

s0X機前控制的主要手段是使用低硫油。但是低硫油的價格遠高于高硫油,使用成本極高。同時,低硫與高硫燃油切換系統涉及主機、輔機和鍋爐等裝置,需要對供油系統、燃燒裝置、監控系統等進行改造,也大大增加了船舶運營成本。此外,在2020年全球硫氧化物法規生效后,使用低硫油造成的柴油機缸套磨損等問題大量暴露出來,給船東的后續使用帶來了極大的困擾。

(2）機后控制。

廢氣洗滌(EGC）是目前船用領域最為成熟有效的s0X機后控制(后處理）技術。EGC脫硫以海水或堿液,如Na0H溶液、Mg(0H）2漿液作為吸收劑脫除廢氣中的s0X。目前業內常見的海水噴淋濕式脫硫技術具有脫硫效率高,經濟性好,無須對柴油機、供油系統進行改造等優勢,因而被大量船東選用。

4結語

針對日趨嚴格的船舶排放法規要求以及我國船舶排放污染控制的迫切需求,本文從排放法規和技術研發等方面,簡要介紹了我國船舶排放污染概況,解讀了國內外船舶排放控制法規,詳細分析了我國船舶污染排放控制技術研究現狀及未來發展趨勢。
