320MW機組循環水泵電機雙速改造節能分析龐慶勛

引言

目前,火力發電仍占據我國電力行業的主導地位?；痣姀S主要的高耗能設備為引風機、送風機、給水泵和循環水泵等大型的風機和水泵機組以及磨煤機等燃料處理設備,占據了發電廠用電量的主要份額。降低泵與風機等大型設備的功耗對于降低生產用電率,提高機組的效率起到至關重要的作用。循環水泵作為發電廠中的高耗能設備,其主要功能是實現冷卻水在凝汽器和冷卻塔中的循環,對凝汽器內部的蒸汽進行冷卻。循環水泵的運行方式直接影響到發電廠的安全和生產用電率,對循環水泵電機進行節能改造以保證水泵的高效運行,能有效地提高機組運行的經濟性。

1機組概況

廣州珠江電廠#3機組汽輪機為哈爾濱汽輪機廠有限責任公司生產的一次中間再熱、亞臨界、單軸、雙缸、雙排汽凝汽式汽輪機組,型號為N320-16.67/13%/13%。#3機組原先配套所用#1、#6循環水泵為兩臺由長沙工業泵廠研究所設計、湘東化工機械廠生產的1600HLB-16型循泵。循環水泵為單速運行,所用循泵臺數根據機組負荷及冷卻水溫度進行安排。由于循環水進水溫度受季節影響較大,依據往年機組運行小時數情況來看,冬季機組停運備用時間多,冬季大部分時間"兩機三泵"節能措施無法執行,機組廠用電率較高。為降低機組能耗,對#1、#6循環水泵電機進行雙速改造,在冷卻水溫低時將電機由高速切至低速運行,以達到節能增效的目的。

2循環水泵改造狀況

根據離心泵相似定律,在小范圍內對泵的轉速進行調整,泵效率近似不變,表示為:

式中:Q為水泵的流量:H為揚程:P為功率:n為轉速。

循環水泵的功耗與其轉速的三次方成正比,通過在小范圍內改變電機的轉速,可使循環水泵由高速運行狀態切換至低速運行狀態,實現循環水泵耗功量的大幅降低。

根據這一原理,對電廠#3機組原先的#1、#6循環水泵進行了整體更換改造,采用湖南湘電長沙水泵有限公司制造的型號為64LKXA-16.5,立式單級、可抽芯、導葉式混流泵:電機更換為雙速電機,型號為YKKLD1250/900-16/18/1340-1WTH,高低轉速分別設定為370r^.min^-1和330r^.min-¹。循環水泵揚程可按下式進行計算:

式中:P1為循環泵進水壓力（Pa）:P2為循環泵出水壓力（Pa）:Z為冷卻水密度（kg.m-3）:Z1為進水面標高:Z2為循環泵出水管道中心線標高:Z1為循環泵進水流速（m.s-1）:Z2為循環泵出水流速（m.s-1）:g為重力加速度,約為9.8m.s-2。

循環水泵有效軸功率和效率可按下式進行計算:

式中:Pu為循環水泵的有效軸功率（kW）:0為循泵出口水流量（m3Zs-1）:7為循環水泵效率（9）:Pgr為循環水泵電機有功功率（kW）:7gr為循環水泵電機效率（9）。

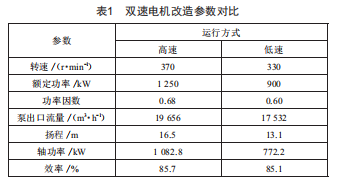

經試驗,電機雙速改造后在高低轉速下的參數對比如表1所示。

3循環水泵運行工況說明

為探究機組運行的效率和經濟性,在不同運行方式下對循環水泵進行了一系列測試。在不同機組負荷下,改造后的#1、#6循環水泵按一機兩泵高速并聯的方式運行,對

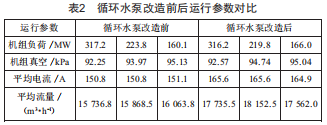

比了改造前后循環水泵的運行參數,結果如表2所示。

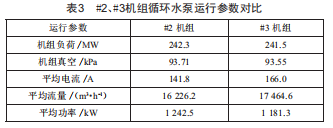

在#2機組和#3機組同時運行的情況下,對比了循環水泵的運行參數。此次試驗中,機組的負荷約為240MW,#2機組匹配的循環水泵為#3和#4循泵,#3機組匹配的循環水泵為#5、#6循泵。#2機組和#3機組循環水泵的運行參數對比如表3所示。

為探究冬季#5、#6循環水泵運行經濟性及較佳的并列運行方式,進行了#3機組#5、#6循環水泵高/低速與#4機組#7、#8循環水泵并列運行試驗(兩機三泵運行方式）,包括以下3種工況:

(1）工況l:#5(低速）、#6(高速）循環水泵與#7泵并列運行:

(2）工況2:#5(低速）循環水泵與#7、#8泵并列運行:

(3）工況3:#5(高速）、#6(高速）循環水泵與#7泵并列運行。

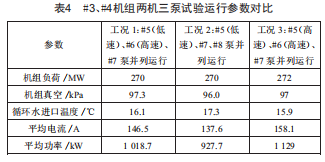

對比試驗中循環水泵運行參數如表4所示。

4節能改造效果分析

據表2中數據,同機組負荷下,改造后的循環水泵運行過程中的機組真空和循環水流量均優于改造前。一方面,按照機組真空提高0.lkPa可降低發電煤耗0.2g/(kW·h）,#3機組年發電量以l2億kW·h計算,可節省標準煤約240t。按照標煤價格720元/t計算,#3機組改造后每年因煤耗量降低所節約的成本約為l7.28萬元。另一方面,循泵電流由于改造后電機功率因數較低,改造后高速運行電流約l65A,改造前運行電流約l5lA,電機功率因數按改造后高速0.68/低速0.60、改造前0.80計算,改造后循泵高速運行較改造前每小時節電約89kW·h。按照兩臺循泵一年高速運行5800h,電價0.45元/(kW·h）計算,則一年兩臺循泵高速運行節省電費約53.76萬元。

據表3中數據,在保持#2機組和#3機組負荷一致的情況下,兩機組運行參數基本一致,經節能改造后循泵循環水流量有所提高,循泵功率降低。#3機組循泵每小時實際消耗電量較#2機組循泵每臺降低約6l.2kW,按循泵一年運行5800h,電價0.45元/(kW·h）計算,則#3機組循泵較#2機組循泵每年每臺節約電費約l5.97萬元。

據表4中數據,在實行兩機三泵運行策略的情況下,將電機轉速由高速切換至低速能有效降低機組運行的用電量。在機組負荷為270MW、循環水進水溫度為l7.3℃的情況下,機組真空已低于96.5kPa,此時需要啟動備用循泵,關閉循環水母管聯絡門,實行一機兩泵運行方式。建議在冬季運行工況時,#3、#4機組同時運行時優先選擇兩機三泵運行:在循環水進水溫度低于l7℃時,將#5、#6循環水泵其中一臺切至低速,另一臺維持高速運行,對運行方式進行優化。

5結語

火力發電廠的節能增效具有長遠意義。對循環水泵電機的雙速改造,能夠有效降低機組煤耗和生產用電量,實現在不同季節工況下循環水泵的高效運行,提高機組運行的經濟性,進而取得良好的節能效益。
