引言

目前,廣東電網正逐步推進實現"調度對主網全面遙控操作",即"線路、主變、母線等主網一次主要設備的遙控操作,及與其直接相關的二次設備的遙控操作"。在此場景下,調度操作量將進一步增加。

目前,廠站單一設備操作采取許可模式,調控員主要承擔線路操作及其他影響網絡拓?fù)渥兓倪b控操作。若將母線、主變按冷備用界面轉由地調遙控操作,以操作票評估,2020年江門調控執行逐項令2450份,廠站執行主變、母線許可令1050份,預計調度操作量增加40%。

1調度端程序化操作現狀

1.1調度端程序化操作使用情況

目前江門調控全面應用調度程序化操作,2021年程序化實施率始終保持在95%以上。程序化操作具備了狀態校核、五防閉鎖、潮流校核、規則校核等多種技術校核手段。同時,江門調控于近兩年分別進行了信號校核、多票校核以及調用中調潮流校核結果、同期裝置校核等多項功能試點,其程序化建設水平走在全省甚至全網前列。眾多的安全校核功能極大地提升了調度的操作效率與安全性,優化了傳統的調度操作防誤邏輯。因此,加上OCS系統的基礎防誤校核功能,可以使操作在初始的擬票階段即持續對該操作進行多重校核,直至操作結束,全過程保證指令正確性。

1.2調度端程序化操作邏輯

對于程序化操作,由D1CP經過多票校核、狀態校核、術語校核、拓?fù)湫：说纫幌盗行：瞬⑼ㄟ^后,發送校核請求至OCS系統進行潮流校核、狀態校核、防誤校核、信號校核、同期裝置校核,由OCS返回所有校核結果,如雙方均能校核通過,即下令至現場或下發至OCS進行遙控操作。

1.3調度端程序化操作存在的問題

調度端程序化操作全程由D1CP引導OCS進行,OCS僅執行D1CP指令,但對于后續OCS的操作本身雙方?jīng)]有交互,因此存在以下問題:

(1）程序化操作由D1CP全程引導OCS進行相應的校核及遙控操作,缺少相互比對機制,如因程序疏漏或網絡波動導致D1CP多次發送遙控請求,存在OCS非調度指令狀態下進行遙控的風險。該問題十分影響調度操作安全性,可能造成負荷損失或影響電網安全。

(2）程序化遙控操作均由監護人至操作人界面進行同機監護,如遇操作高峰,多份操作票必須等其中一人操作票全部遙控完畢后,兩人才可去另一操作人席位執行另一張票的遙控操作。另外,每次遙控均需輸入密碼,對于一條典型線路停送電操作,監護人需要人工干預5次。在目前電力市場改革的背景下,特別是日后實施調度全面遙控后,操作時效性要求較高,調度遙控設備更多,此模式不僅十分影響調度操作效率,還增加了變電現場人員的等待時間。

基于上述問題,更加可靠、防誤能力更強、執行更高效的程序化"一鍵順控"功能建設尤為重要。

2程序化操作"一鍵順控"功能建設方案

2.1DICP與OCS實現雙向?qū)Ρ刃：斯δ?

為避免系統波動導致多次發送D1CP操作指令的問題,由D1CP向OCS發送操作指令時,可在第一步傳輸所有本操作票中遙控操作指令,由OCS做庫存檔。

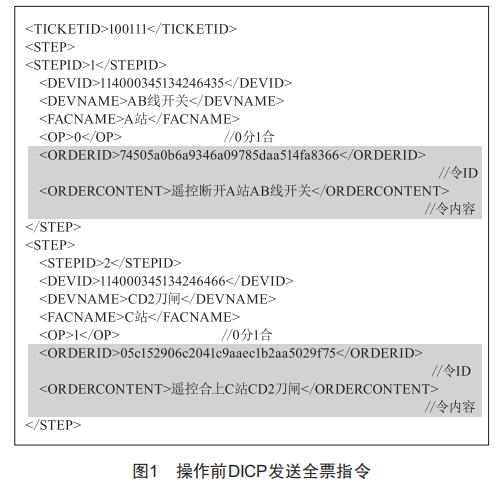

如圖1所示,在操作前,D1CP發送全票指令,新增令1D和令內容兩個字段,由OCS存檔后,即可確認操作票(T1CKET1D）中所有操作項目為:

(1）遙控斷開A站AB線開關:

(2）遙控合上C站CD2刀閘。

后續再由D1CP發送的操作指令必須與OCS存檔的令1D及令內容一一對應,方可繼續遙控,有效避免了其他不可預知問題導致兩系統交互出現偏差。

為進一步保障操作安全性,由OCS設置遙控指令超時及存檔的整票超時失效功能,即120s后指令失效,如需再次遙控,應由D1CP重新發送請求:OCS整票8h失效,避免因網絡波動導致D1CP誤發遙控請求,或因OCS服務器切換再次發送調用遙控請求,從而導致誤控設備的情況發生。

在原有的程序化操作安全校核功能基礎上,加上OCS全票對比機制,程序化操作已具備較強的校核能力,且由OCS與D1CP多重校核比對,可避免程序化操作遙控設備出錯問題。

2.2將密碼輸入改為僅操作票第一次遙控輸入

分析認為,程序化操作的痛點在于操作高峰期間同機監護、需要多次輸入密碼,為提升操作效率,可將多次密碼輸入改為僅操作票第一次遙控時輸入。

因DICP可調用OCS的校核結果,且自身校核功能豐富,同時可根據其他操作票、檢修單等邏輯進行校核,因此確定引導方在DICP,由DICP增加密碼標識字段,來控制是否輸入密碼,發送至OCS進行操作。

結合上述功能具體報文如圖2所示。

圖2更改后#ICP至OCS的遙控請求報文

更改后的DICP遙控請求報文如圖2所示,加灰部分為新增內容。

(1）PAsswoRD字段,用于控制是否輸入密碼。

(2）REVIEWER、LEADER兩個字段,用于確認操作票的審核人及值班負責人,由OCS根據兩個字段識別對應人員,僅此二人可以做監護,確保其他對本操作不熟悉的人員無法誤輸密碼。

(3）ORDERID,即操作指令的唯一標識,由OCS接收后在已存檔的操作票庫中做比對,如屬于該庫中的指令,根據是否輸入密碼標識即可做密碼或無須密碼遙控。以操作C站CD2刀閘為例,判斷ORDERID是否在圖1的全票操作內容序列中,對比正確即可由OCS進行PAsswoRD為0的無密碼輸入遙控。

功能前期可保守使用,后續可根據實際情況逐步放開,目前保留密碼輸入的條件包括:

（1）操作票第一條遙控指令（啟動自動執行未執行的第一條遙控指令）。

（2）對于OCS存庫失敗或者DICP發送的單步操作找不到所對應整票信息等特殊情況,不考慮DICP發送的字段,都需要OCS輸入密碼執行。

（3）未連續遙控的令,即由DICP根據操作票判斷,上一步是否為調度遙控操作,如果是即認定本操作為連續遙控,否則為不連續遙控操作。

3程序化端操作"一鍵順控"功能預期效果

"一鍵順控"功能實施后,可進一步加強程序化操作的安全校核能力,由DICP全程引導變?yōu)镈ICP與OCS雙向?qū)Ρ刃：?保證特殊情況下遙控的準確性與安全性。另外,該功能也解決了每一步遙控操作均要占用兩名調度員進行操作及監護的痛點,減少了調度操作人工干預的次數,尤其是在操作高峰時,預期線路運行與冷備用的狀態轉換時間可由平均20min減少到10min,線路操作總耗時可減少15%,能夠極大地減緩調度員的操作壓力,也可縮短現場人員的等待時間。

4結語

在調控一體化"十四五"規劃中,主網設備的全面遙控模式下,主變、母線、二次設備均由調度員進行遙控操作,"一鍵順控"功能可起到極大作用,能有效減緩調度員的操作壓力,切實打造"系統級操作中心",為整體的工作部署提供良好的技術支撐。
