引言

系統中接入儲能設備能夠解決可再生能源高比例接入帶來的波動性、間歇性和不確定性等問題,然而,單一儲能介質很難滿足電網對儲能的多維度和多尺度要求。由磷酸鐵鋰電池和超級電容器組成的復合儲能系統(HybridEnergystoragesystem,HEss）兼具高能量密度和高功率密度特性,對其進行研究具有極其重要的意義。

文獻為能量型+功率型的復合儲能系統建立了優化配置模型,然后基于模糊控制對不同儲能介質進行功率分配,并基于布谷鳥搜索算法求解混合儲能系統的優化配置方案,但所述模型只涉及了經濟性指標。文獻從微電網整體經濟效益出發,考慮到了不同運行目標和調度方案對全壽命周期的間接影響,提出了混合儲能系統的規劃運行一體化配置方法,但對建立模型的求解算法較簡單,收斂性差,優化結果準確性較低。

本文以微電網并網運行模式下的復合儲能為研究對象,建立以全壽命周期年均成本最低、可再生能源功率波動最小、并網聯絡線利用率最大為目標的自適應權重粒子群算法,以實現包含有多種儲能的多個目標的優化配置。

粒子群優化算法(ParticleswarmOptimization,PSO）是近幾年發展起來的一種智能算法(EvolutionaryAlgorithm,EA）。相比于遺傳算法,PSO省去了交叉和遺傳操作,所以規則更為簡單,同時具有精度高、收斂快、易實現等優點。

1粒子群算法基本原理

在一個D維的目標搜索空間中,由N個粒子組成一個種群,第i個粒子的位置xi為一個D維向量,記作:

同理,第i個粒子的速度Vi記作:

第i個粒子迄今搜索到的最優位置稱為個體極值Pbesti,記作:

把Pbesti代入適應度函數(優化函數）就可以得到對應粒

子的適應度值Fili,粒子的"好壞程度"就可以用適應度值Fili來作為評價標準。

粒子群中所有粒子迄今搜索到的最優位置Xg稱為群體(全局）極值Gbestg,記作:

式中:g為N個粒子中最優粒子位置的索引。

得到個體極值Pbesti和群體極值Gbestg后,根據式(5）和式(6）更新粒子的速度和位置。

算法涉及的參數有:種群規模N、迭代次數m、慣性權重o、學習因子(加速常數）cl和c2、[0,l]范圍內的均勻隨機數rl和r2等。具體介紹如下:

種群規模(粒子個數）N:一般取20～l00,當目標搜索空間維數D較大時可取l00以上的較大數。N越大,算法搜索的空間范圍就越大,也就更容易發現全局最優解,但算法運行時間越長,精度不一定越高。

迭代次數m:一般取l000～l0000,但解的精度不一定與迭代步數成正比,最大迭代次數記為v。

慣性權重o:慣性權重大,利于全局搜索:慣性權重小,利于局部搜索,一般取0.2～1.2。

學習因子(加速常數）c1和c2:c1決定局部搜索能力,c2決定全局搜索能力,一般取2左右的隨機值。

粒子最大速度Vmax(Vmax為公式(5）的最大值）:如果Vmax太大,粒子可能會錯過好解:如果Vmax太小,粒子就不能在局部好區間之外進行足夠的搜索而陷入局部最優值。通常設定Vmax=k·Xmax,k取0.1～1,每一維都采用相同的設置方法。

公式(5）右邊由三部分組成:(1）慣性部分,表示粒子維持先前速度的趨勢:(2）認知部分,表示粒子向個體歷史最佳位置逼近的趨勢:(3）社會部分,表示粒子向群體歷史最佳位置逼近的趨勢。如圖1所示,λ表示粒子起始位置,x表示粒子"飛行"速度,P表示搜索到的粒子最優位置。

2基本粒子群算法求解流程

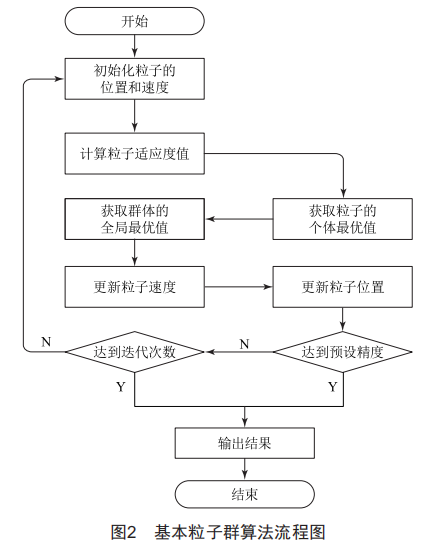

基本粒子群算法流程如圖2所示。

(1）初始化粒子群:在合理的初始化范圍內,隨機配置PSO算法基本參數。

(2）計算所有粒子的適應度值Fili。

(3）更新粒子個體極值,比較每個粒子的Fili與個體極值Pbesti,如果Fili<Pbesti,則用Fili替換Pbesti。

(4）更新粒子群體極值,比較每個粒子的Fili與群體極值Gbestg,如果Fili<Gbestg,則用Fili替換Gbestg。

(5）更新粒子的位置xi和速度vi。

(6）若滿足結束條件,如誤差足夠好或到達最大迭代次數c則退出,否則轉步驟(1）。

(7）輸出位置最優解及群體極值。

基本粒子群算法中的參數如慣性權重o、學習因子℃1和℃2等在運算過程中為常數,無法在每次迭代過程中根據上一代優化結果進行調整,所以算法的運行效果并不理想。因此,可以從慣性權重和學習因子入手改進基本粒子群算法。慣性權重可以自動調整的粒子群算法有自適應權重法、隨機權重法和線性遞減權重法粒子群算法。本文將采用自適應權重改進粒子群算法進行復合儲能容量的多目標優化配置研究。

2自適應權重粒子群算法

粒子適應度值Fili反映了粒子當前位置xi的優劣程度,而慣性權重o與粒子適應度值Fili的尋優過程密切相關。對于某些具有較高適應度值的粒子Pi,在Pi的局部區域內可能存在能夠更新群體最優的點Px,因此為了迅速找到Px,應該減小粒子Pi的慣性權重,以增強其局部尋優能力。相反,對于適應度值較低的粒子Pi,應該增大慣性權重,增強群體搜索能力,以加快跳出當前局部區域。因此,為了平衡全局搜索能力和局部搜索能力,本文提出采用自適應權重粒子群算法(Adaptiveweightps0,Awps0）。

引入非線性動態慣性權重系數構成自適應權重粒子群算法,如公式(7）所示:

式中:Fili為粒子當前的適應度值:Filavg為所有粒子當前適應度值的平均值:Filmin為所有粒子當前適應度值的最小值:omin為慣性權重最小值:omax為慣性權重最大值。

從公式(7）可以看出,慣性權重隨著粒子適應度值Fili的改變而改變。當粒子適應度值分散時,減小慣性權重:當粒子適應度值聚集時,增加慣性權重。

3算法求解過程

基于復合儲能的自適應權重粒子群算法求解流程如圖3所示。

(1）初始化粒子群算法基本參數。

(2）讀取分布式電源、負荷等基本數據。

(3）設定算法約束條件。

(4）初始化儲能的容量和功率,計算適應度函數值,確定初始最佳適應度函數值。

(5）按照自適應權重法更新算法速度和位置。

(6）儲能功率分配和s0c計算,并采取模糊規則修正充放電功率。

(7）更新適應度函數值。

(8）更新群體最優配置方案。

(9）判斷是否達到最大迭代次數。如果判斷為否,則返回步驟(5）:如果判斷為是,則輸出相關數據及圖形,同時計算結束。

5結語

本文介紹了粒子群算法的基本原理、設計流程以及改進粒子群算法,并通過自適應權重粒子群算法建立以全壽命周期年均成本最低、可再生能源功率波動最小、并網聯絡線利用率最大為目標的復合儲能優化配置方案,為后續詳細設計奠定了理論基礎。
