引言

調度端程序化操作是指調度員在調度臺通過DICP（調度智能指揮平臺）進行的操作票所列操作項的自動下令、自動復誦及自動校核的調度操作,文獻提出了實現程序化操作的關鍵技術、關鍵問題及實現方法,而程序化操作邏輯校驗和閉鎖功能是其中的核心內容。江門地區電網變電站35kV以上的線路開關屬于遠方遙控范圍,由調度員遠方遙控進行分合。目前,江門地區電網已有36個變電站在綜自改造后具備在OCS(電網運行監控系統）主站遠方遙控同期裝置軟壓板投退的功能,調度員需要在合上線路開關前判斷同期方式,是否已投入"檢無壓""檢同期"或"不檢定"三種壓板的其中一種。在使用傳統操作模式時,調度員在OCS主站檢查線路同期方式,但當使用程序化操作時,同期方式與同期裝置軟壓板狀態不一致將導致程序化操作失敗,影響整體調度操作進度。

綜上所述,為了克服調度端程序化操作合上開關同期方式與同期裝置軟壓板狀態不一致的問題,本文提出在DICP及OCS主站中增加同期校核功能,研究同期校核功能具體邏輯判據方案,同期校核功能的應用將完善調度端程序化操作的校核功能,保證調度操作的安全及高效。

1同期校核功能邏輯判據方案

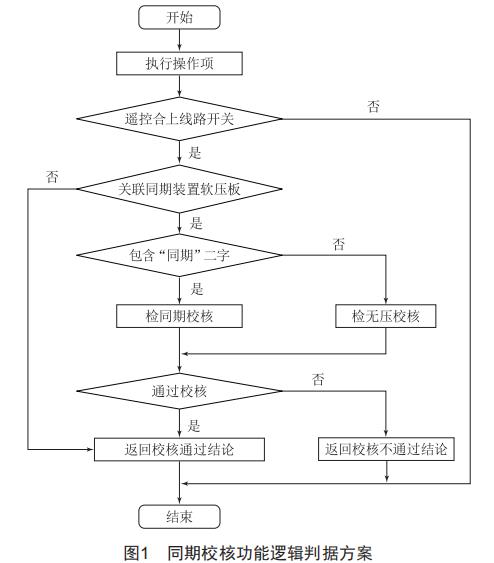

同期校核功能的實現需要部署在安全生產Ⅱ區的DICP與部署在安全生產I區的OCS主站配合完成,具體的邏輯判據方案如圖1所示。

(1）DICP在執行某一操作項前,判斷該操作項是否為遙控合上變電站線路開關。如滿足,則發送同期校核請求至OCS主站,否則不進行同期校核請求。在發送至OCS主站的同期校核請求中,如該操作項包含"同期"字符,則同期校核請求中加入"同期"標志。

(2）OCS主站接收到同期校核請求后,先判斷開關是否關聯有相關聯的同期裝置軟壓板。如有則進行下一步判定,如無則返回同期校核通過結論。

(3）OCS主站接收到同期校核請求時,先判斷是否含有"同期"標志。如含有則進行(4）檢同期校核,否則進行(5）檢無壓校核。

(4）OCS主站檢同期校核,如圖2所示,判斷開關所關聯的檢同期軟壓板投入、線路電壓Ux大于或等于設定值10kV、線路對側開關合上等3個條件是否均成立。如均成立,則到同期校核通過處理流程(6）,如任一不成立則到同期校核不通過處理流程(7）。

(5）OCS主站檢無壓校核,如圖3所示,判斷開關所關聯的檢無壓軟壓板投入、線路電壓Ux小于設定值10kV、線路對側開關斷開等3個條件是否均成立。如均成立,則到同期校核通過處理流程(6）,如任一不成立則到同期校核不通過處理流程(7）。

(6）將同期校核通過的結果返回至DICP。

(7）將同期校核不通過的結果返回至DICP,并在結果中注明不通過的具體原因,提醒調度員檢查相應軟壓板、線路電壓、對側開關是否滿足操作條件。

(8）DICP根據同期校核結果執行不同的處理步驟,如通過同期校核,則進行遙控合上開關操作（同時已滿足DICP其他校核條件,如潮流及拓撲校核通過）:如不通過同期校核,則停止遙控合上開關操作,并在程序化操作日志中提示調度員具體原因。

2功能部署后校核測試

同期裝置校核功能在開發部署后應進行功能測試,功能測試主要針對檢無壓或檢同期軟壓板投入與否、線路電壓UⅩ是否大于等于設定值、線路對側開關是否斷開等3個條件進行驗證,檢查功能是否滿足需求,DICP結果是否正確。測試大綱如下:

2.1同期合上線路開關識別功能

測試DICP報文是否滿足ОCS中同期裝置校驗要求。

2.2檢無壓邏輯驗證

(1）測試"檢無壓"壓板未投入時,遙控合開關結果。

（2）測試"檢無壓"壓板投入,線路UⅩ有壓時,遙控合開關結果。

（3）測試"檢無壓"壓板投入,線路UⅩ無壓時,遙控合開關結果。

（4）測試"檢無壓"壓板投入,線路UⅩ無壓、線路對側開關合上時,遙控合開關結果。

（5）測試"檢無壓"壓板投入,線路UⅩ無壓、線路對側開關斷開時,遙控合開關結果。

2.3檢同期邏輯驗證

（1）測試"檢同期"壓板投入,線路對側開關斷開時,遙控同期合開關結果

（2）測試"檢同期"壓板退出,遙控同期合開關結果。

（3）測試"檢同期"壓板投入,線路UⅩ無壓時,遙控同期合開關結果。

（4）測試"檢同期"壓板投入,線路UⅩ有壓、線路對側開關合上時,遙控合開關結果。

3OCS主站遙測點、遙控點關鍵字段設置為了使邏輯判據能找到對應的設備及類型,ОCS主站相應設備應做以下設置:

(1）所有線路電壓UⅩ應正確關聯對應開關。

(2）所有線路電壓UⅩ應設置正確的量測類型,即"開關UⅩ線路電壓"。

(3）所有同期裝置軟壓板應正確關聯開關。

(4）所有同期裝置軟壓板應設置正確的量測類型,即"檢同期""檢無壓""不檢定"。

如未進行正確設置,將導致校核失敗,使程序化操作停止。

4結語

本文結合調度端程序化操作校核功能中的同期校核問題,給出了具體校核邏輯判據,并提出實現后的測試方法和ОCS主站關鍵字段設置。本文提出的邏輯判斷、測試方法及字段設置已于2021年初在江門供電局試點應用,應用效果表明,同期校核功能的實現能有效減少因同期方式與同期裝置軟壓板狀態不一致導致的程序化操作失敗情況,使調度端程序化操作更加順暢。

按照調度端程序化操作的發展趨勢,本文提出下一步的研究課題,以供參考:程序應能按照同期校核功能的校核結果,自動根據遙控合開關的同期方式設置同期裝置的軟壓板,盡可能減少調度員對程序化操作進程的人工干預。
