一位汽車設計工程師最近向我們的團隊提出了一個問題：在他們?cè)O(shè)計的固定頻率降壓穩壓器的傳導 EMI 測量期間，他無法滿足國際無線電干擾特別委員會 (CISPR) 25 5 類電磁干擾 (EMI) 標準。讓我簡要回顧一下前面提到的一些 EMI 術語：

· EMI 是信號從一個電路到另一個電路或系統的不希望的耦合。由于劇烈的電壓轉換、二極管反向恢復電流和無源寄生元件的振蕩，EMI 與任何開關模式電源 (SMPS) 相關。

· 傳導 EMI 是通過寄生阻抗、電源和接地連接的傳導耦合。

· CISPR 25 是一種 EMI 標準。EMI 標準可能因地理區域和應用而異。5 類是 CISPR 25 標準中最嚴格的子類別。

設計工程師嘗試過濾和優化布局，但仍然未能達到 CISPR 25 Class 5 的平均限制幾分貝微伏。除電視頻段（41MHz 及以上）外，所有 CISPR 25 等級的平均限制通常比峰值限制嚴格 20dB。在這里，他們以充足的利潤滿足了峰值限制。

由于工程師提到他使用固定頻率降壓轉換器幾乎沒有超出平均限制，因此想到了頻率抖動（也稱為擴頻）設備。

在固定頻率開關轉換器中，輻射集中在開關頻率及其諧波處。平均排放非常接近峰值。相反，啟用頻率抖動的開關轉換器將發射分布在一個頻率范圍內（通常為開關頻率的 ±5%）；因此，發射不會集中在特定頻率上。這實際上并沒有降低峰值噪聲能量水平，但平均水平大致降低了擴頻寬度與 9kHz（對于低于 30MHz 的所有測量）EMI 接收器帶寬的比率。就分貝測量而言，減少量大約是帶寬比對數的 10 倍。例如，使用 9kHz 帶寬的接收器，在 80kHz 帶寬上傳播的噪聲將顯示出大約 9dB 的降低。

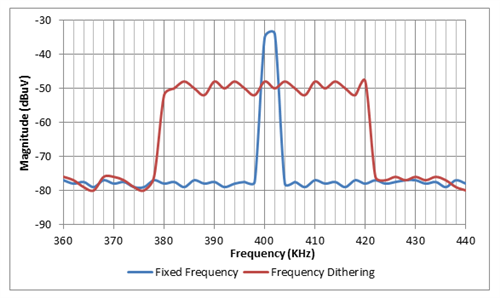

圖 1：固定頻率和頻率抖動之間的傳導發射比較

我們的團隊決定使用 LM5088 進行設計，這是一款具有頻率抖動和固定頻率功能的非同步降壓控制器。在構建和測試評估板的功能之后，我們?cè)?150kHz 至 1.8MHz 的范圍內（覆蓋主要的 AM 頻段）進行了 EMI 測量。圖 2 是頻譜分析儀屏幕截圖。

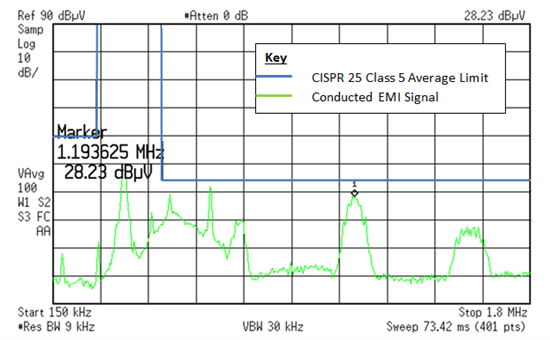

圖 2：頻率抖動有助于滿足 CISPR 25 EMI 標準，因?yàn)樾盘?hào)遠低于平均限制

從圖 2 中，我們可以看到平均排放量（綠色）低于 CISPR 25 Class 5 的平均限值（藍色）。1.19MHz 處的最大峰值為 28.23dBμV，該頻段的平均限制為 34dBμV，留有相當大的余量。

為確保頻率抖動有助于滿足 EMI 標準，我們禁用了頻率抖動，啟用了固定頻率并重復了傳導 EMI 測試。請參見圖 3。

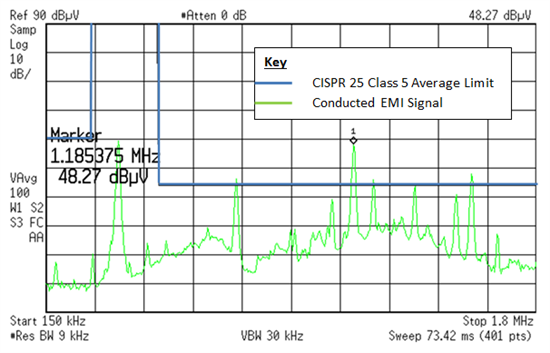

圖 3：固定頻率 LM5088 不符合 CISPR 25 Class 5，因?yàn)橹辽偃齻€(gè)峰值超過了限制

圖 3 顯示了至少三個違規行為。在 1.18MHz 時最大峰值為 48.27dBμV，比 CISPR 25 Class 5 平均限值高約 14dBμV，因此不符合標準。

如果我們仔細查看圖 2，啟用頻率抖動的 LM5088 在 1.18MHz 處達到峰值，并將其分布在一個小范圍的頻率上，從而降低了平均信號的峰值。

LM5088高壓非同步降壓控制器具有所有必要的功能，可使用最少數量的外部元件實現高效高壓降壓轉換器。LM5088可配置為在4.5 V至75 V的超寬輸入電壓范圍內工作。這種易于使用的控制器包括一個能夠控制外部N通道降壓開關的電平移位門驅動器。該控制方法基于利用模擬電流斜坡的峰值電流模式控制。仿真控制斜坡的使用降低了脈寬調制電路的噪聲敏感性，允許可靠地控制高輸入電壓/低輸出電壓應用中所需的非常小的占空比。LM5088開關頻率可編程范圍為50 kHz至1 MHz。

LM5088有兩種版本：LM5088-1提供+/-5%頻率抖動功能，以減少傳導和輻射EMI，而LM5088-2提供多功能重啟定時器，用于過載保護。其他功能包括一個低壓差偏置穩壓器，三電平使能輸入控制關機和待機模式，軟啟動和振蕩器同步能力。該設備采用熱增強型HTSSOP-16引腳封裝。

這是僅違反平均限制時的一個很好的示例，僅頻率抖動就可以使我們的傳導 EMI 符合要求。LM5088 等其他器件具有頻率抖動功能，可幫助我們滿足設計的 EMI 規范。
