電流源的內阻相對負載阻抗很大，負載阻抗波動不會改變電流大小。在電流源回路中串聯電阻無意義，因?yàn)樗粫淖冐?fù)載的電流，也不會改變負載上的電壓。在原理圖上這類電阻應簡化掉。負載阻抗只有并聯在電流源上才有意義，與內阻是分流關系。

由于內阻等多方面的原因，理想電流源在真實世界是不存在的，但這樣一個模型對于電路分析是十分有價值的。實際上，如果一個電流源在電壓變化時，電流的波動不明顯，我們通常就假定它是一個理想電流源。

電流源和灌電流是模擬設計的重要組成部分，從有源模擬電路的簡單偏置到電流電容積分器復位和振蕩器架構。理想電流源，是從實際電源抽象出來的一種模型，其端鈕總能向外部提供一定的電流而不論其兩端的電壓為多少，電流源具有兩個基本的性質：第一，它提供的電流是定值I或是一定的時間函數I(t)與兩端的電壓無關。第二，電流源自身電流是確定的，而它兩端的電壓是任意的。用于實現電流源和接收器的方便拓?fù)淅糜蛇\(yùn)算放大器驅動的場效應晶體管 (FET) 從小串聯電阻的反饋中產生電流。圖 1 描述了這種拓?fù)洹?

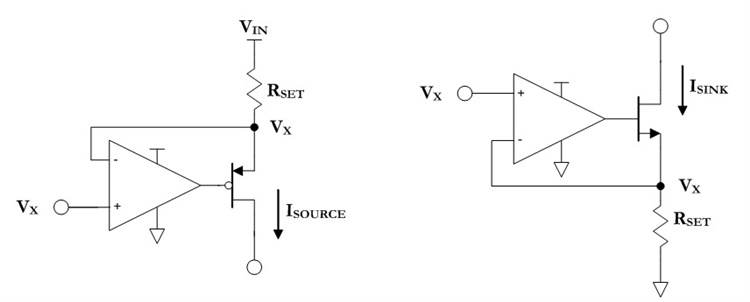

圖 1：反饋產生的電流源和灌電流電路

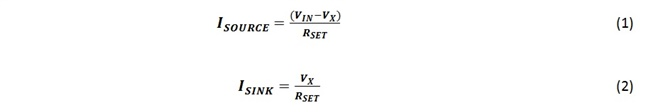

如圖 1 所示，兩個電路都使用負反饋在 R SET電阻上施加電壓，從而產生以下拉電流和灌電流（等式 1 和 2）：

為使這些電流可用作 DC，上述等式 1 和 2 中的分子必須是恒定的。實現這一點的最簡單方法是使用分流參考電壓，如圖 2 所示。

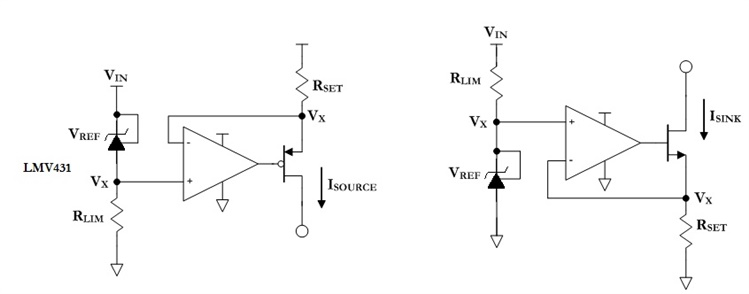

圖 2：反饋產生的電流源和灌電流電路

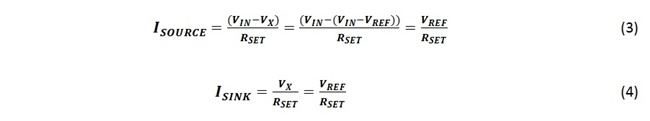

請注意，在圖 2 中，R LIM電阻器用于降低過多的輸入電壓并限制通過電壓基準的電流。此外，與陰極參考相連的可調電壓參考（例如LMV431）將反饋電壓強制為最小值——這提供了一個重要的優勢，我將在稍后探討。等式 1 和 2 現在可以重寫為：

等式 3 和 4 可以組合（因?yàn)樗鼈兪窍嗤模┎⒅貙憺榈仁?5，以求解產生任意源電流或灌電流 I SET所需的 R SET值：

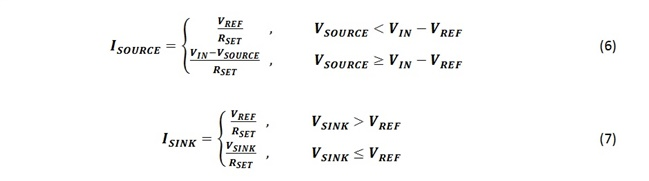

此拓?fù)涞妮敵鲭妷悍秶艿?/span> FET 和 R SET電阻器之間必須保持的裕量的限制。這就是最小化強制反饋電壓的原因——最小化強制反饋電壓可以最大化有效輸出電壓范圍。等式 6 和 7 描述了有效輸出電壓區域內外的電流源和灌電流行為。

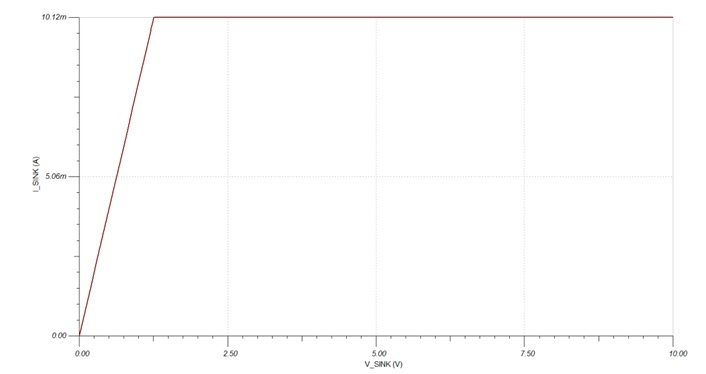

任何可調電壓基準的內部VREF大約為 1.24V。通過帶隙參考產生，這個特定的電壓最終將定義這個拓?fù)涞目傮w限制。為了演示，圖 3 是 R SET值為 124Ω的示例電流吸收特性（包括線性電流壓降） 。

在這種拓?fù)浣Y(jié)構中用雙極結型晶體管 (BJT) 代替 FET 可能會導致略微更高的凈空要求，盡管最終這種替代的行為應該幾乎相同。

理想電流源是電路理論中的基本要素。盡管任何物理實現總是達不到理想狀態，但了解這些缺點背后的機制是很有價值的，因此可以減輕或避免它們。在這種拓?fù)涞那闆r下，我們已經看到了輸出電壓范圍如何影響輸出電流，以及電壓參考選擇在最小化這種影響方面所起的重要作用。
