手機無線充電是電能傳輸?shù)囊环N方式，優點在于非接觸、隨放隨充、操作方便、充電效率高，充電口無磨損。

愛普特推出15W手機無線單線圈單充方案，亦可改造為多線圈單充或多線圈多充。方案中使用的32位MCU，型號系列為APT32F102x。APT32F102x基于平頭哥半導體CPU內核，外設資源豐富，可用于開發無線充需求的外設資源：48MHz內振主頻，22個I/O，64K-Flash，4K-SRAM，3組互補帶死區的16位PWM，多通道一次性采集完成12位ADC，ETCB聯動模塊。優勢資源48MHz內振可以輕松實現QI快充協議編碼，PWM通過ETCB聯動定時器實施快充協議，3組互補帶死區PWM，可以擴展多線圈單充或多線圈三充。

方案特性：

48MHz主頻通過ETCB聯動實現QI快充協議，縮短開發時間

APT32F102x可實現單線圈單充、多線圈單充、多線圈三充方案

ADC多路可一次性采集完成，無需切換

高達64K-Flash存儲空間

充電穩定無斷充

具備過壓、欠壓、過流、欠流、過溫、線圈過壓、靜態及動態FOD等保護

方案輸出兼容：

WPC協議-BPP (5W)

蘋果系(7.5W)

三星快充-PPEDE (10W)

WPC協議-EPP (15W)

單線圈單充電路圖：

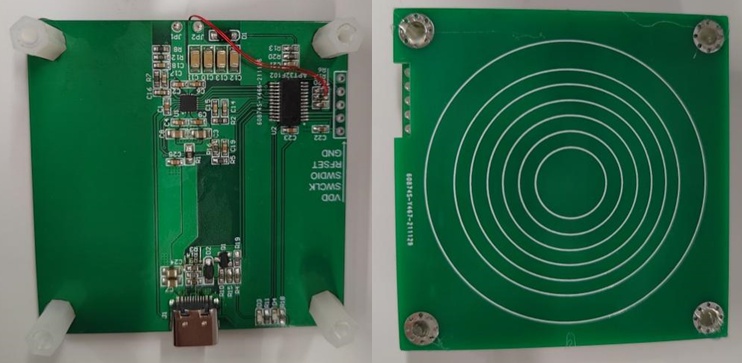

Demo板：

愛普特是中國專注于研發設計全國產32位微處理器芯片的高新技術企業，研發實力雄厚，產品設計能力強。旗下的MCU產品都是基于全國產、自主可控的RISC-V內核研發，通過ISO9001質量體系認證，高性能、高可靠、性能指標達到國際先進水平，同時還可提供開發工具、應用文檔、軟件驅動庫、檢測報告等完善的技術支持服務。
