引言

為了方便搬運散裝物體,通常需將散裝物體打包成捆,如廢紙、秸桿、樹枝、廢舊金屬絲等被壓縮打捆后體積減小,可大大降低運輸成本,提高經濟效益。然而,如果采用人工打包的作業方式,不僅會造成大量人力和時間成本的浪費,而且工人的安全得不到保障。目前我國液壓打捆裝置的研發狀況不太理想,投入的研發成本不足。因此,開發一種結構簡單,工作可靠,自動化程度高,能夠替代人工的自動打捆裝置具有很好的市場前景。

1設計要求與方案設計

1.1設計要求

為提高生產效率及操作的安全性,降低人工成本,要求所設計的液壓打捆裝置無須人工干預即可完成自動打捆功能,且設備噪聲低,能耗小,自動化程度高。

1.2方案設計

1.2.1液壓打捆裝置的主要結構組成

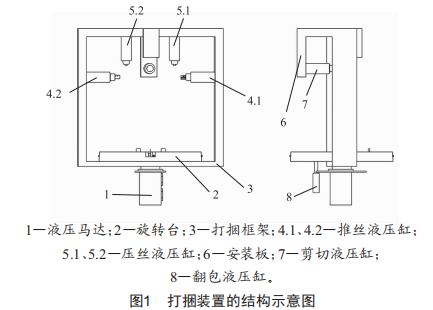

液壓打捆裝置整體結構示意圖如圖1所示,主要由打捆框架、旋轉臺、完成直線動作的液壓缸及完成旋轉運動的液壓馬達組成。打捆框架3上安裝有旋轉臺2、液壓馬達1,液壓馬達1的輸出軸穿過打捆框架3后與旋轉臺2連接。打捆框架3底框與馬達位置并排安裝有翻包液壓缸8。兩個壓絲液壓缸5.1和5.2及兩個推絲液壓缸4.1和4.2分別對稱安裝在打捆框架3上框下表面和左右兩側框內側面上。剪切液壓缸7安裝在連接在打捆框架3上框上的安裝板6上。

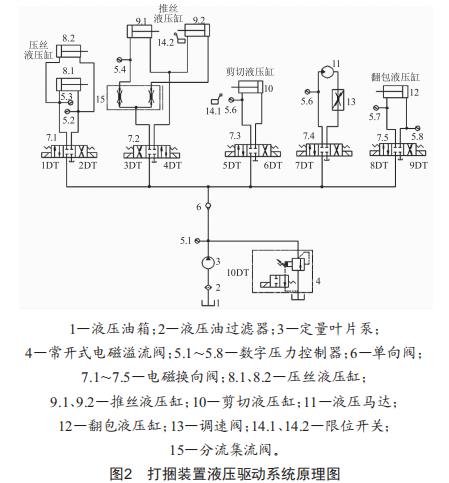

液壓驅動系統原理圖如圖2所示,該液壓系統可以完成壓絲一推絲一擰絲打結一切斷鐵絲等動作要求。動力源由定量葉片泵3提供,葉片泵具有噪聲低的特點。液壓泵出口并聯常開式電磁溢流閥4,當打捆裝置不工作時,電磁溢流閥打開,定量葉片泵卸荷,減少能量損耗,提高液壓系統效率。執行元件分別為4組液壓缸和1個液壓馬達。壓絲液壓缸8.1和8.2的作用是實現壓絲動作,等打捆壓縮包壓下鐵絲后壓絲液壓缸則退回。推絲液壓缸9.1和9.2的作用是將捆扎在待打捆壓縮包兩端的鐵絲推向壓縮包中間,完成推絲動作,為打結做準備,為保證推絲液壓缸同步將鐵絲推到待打結位置,在此回路上安裝分流集流閥15來保證動作的同步性。剪切液壓缸10用于打結后切斷鐵絲。翻包液壓缸12用于將打好捆的壓縮包推翻后經運輸帶運走。液壓馬達11的功能是帶動旋轉臺及其上面的待打捆壓縮包轉動實現鐵絲打結。調速閥13用來調節旋轉臺的選擇速度,防止速度過快或過慢影響打結效果。由數字壓力控制器5.1～5.8（數顯電接點壓力表）或限位開關控制電磁換向閥7.1～7.5的電磁鐵得電順序,從而控制執行元件各個動作的先后順序。

1.2.2液壓打捆裝置的工作流程

當待打捆物品完成壓塊后,通過外部運輸裝置將待打捆壓縮包傳送至旋轉臺上,將壓縮包用鐵絲壓住。啟動打捆按鈕,電磁溢流閥4（10DT）、電磁換向閥7.1（2DT）得電,壓絲液壓缸8.1和8.2的油缸桿退回。當壓絲液壓缸的有桿腔壓力值升高到數字壓力控制器5.2的調定壓力后,數字壓力控制器5.2發信號,電磁換向閥7.2（4DT）得電,推絲液壓缸9.1和9.2的油缸桿伸出,將鐵絲兩端推向中間進行推絲。當推絲液壓缸9.1無桿腔壓力升高到數字壓力控制器5.4的調定壓力后,數字壓力控制器5.4發信號,電磁換向閥7.4（7DT）得電,液壓馬達11旋轉帶動旋轉臺上的壓縮包旋轉,則對捆扎在壓縮包上的鐵絲進行擰絲。當液壓馬達11入口處的壓力值達到數字壓力控制器5.6的調定值后,數字壓力控制器5.6發信號,電磁換向閥7.3（6DT）得電,剪切液壓缸10的油缸桿伸出,將打捆用鐵絲切斷,同時壓下限位開關14.1,電磁換向閥7.5(9DT）得電,翻包液壓缸12的油缸桿伸出,將打捆好的壓縮包推出,當壓力升高到數字壓力控制器5.8的調定壓力,數字壓力控制器5.8發信號,電磁換向閥7.5(8DT）得電,翻包液壓缸12的油缸桿退回。當翻包液壓缸12有桿腔壓力升高到數字壓力控制器5.7的調定壓力后,數字壓力控制器5.7發信號,電磁換向閥7.3(5DT）得電,剪切液壓缸10的油缸桿退回,當剪切液壓缸10的有桿腔壓力升高到數字壓力控制器5.6的調定壓力后,數字壓力控制器5.6發信號,電磁換向閥7.2（3DT）得電,推絲液壓缸9.1和9.2的油缸桿退回,壓下第一限位開關14.2,電磁換向閥7.1(1DT）得電,壓絲液壓缸8.1和8.2的油缸桿伸出,壓下鐵絲,等待下一個打捆周期。

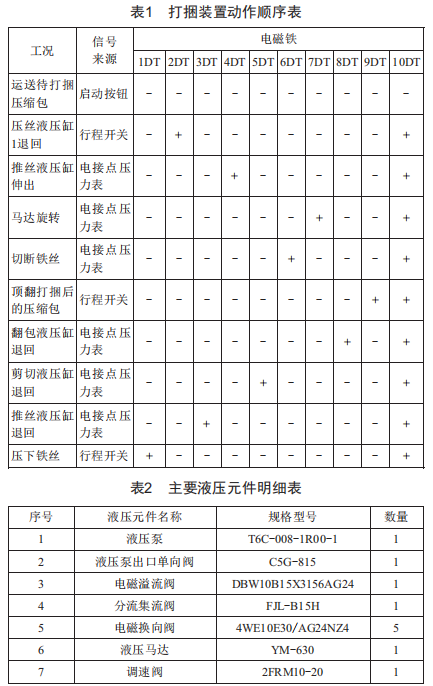

打捆裝置動作順序表如表1所示。

2液壓系統主要元件選擇

對于液壓元件的規格、型號等參數的選擇,需要根據其在工作中的實際壓力、流量指標來確定,此外電機功率、油箱體積等參數也需計算。

打捆裝置主要液壓元件明細表如表2所示。

3結語

本課題提出了液壓打捆裝置的整體結構設計方案,并完成了液壓驅動系統原理圖的設計及元件選型工作。該打捆裝置可以替代人工完成物品的打捆工作,液壓系統配合電氣元件的使用使得該裝置結構簡單、節能低噪、安全性好、運行可靠,無須人工干預、自動化程度高、效率高,降低了人工成本。

本課題的研究成果對于相關產品的研發具有一定的參考價值。
