1啟動方式

目前,給排水行業中所使用的電動機主要用于連續運行、負荷平穩、操作不頻繁的場合,主要代表設備有水泵、風機、攪拌機、推流器、污泥泵、加藥泵、脫水機等:另有少部分間隙運行、操作頻繁的設備,如格柵、輸送機、電動調節堰門、刮泥機、吸泥機等:還有一些短時運行的設備,如電動閥門、電動閘門、電動葫蘆、起重機等。除起重機等少部分設備外,給排水行業一般用電設備采用的都是鼠籠式電動機。

給排水行業中的電動機應優先采用全壓?jiǎn)?dòng),但應滿足以下3個條件:

(1）電動機啟動時,配電母線上的電壓符合相應規范規定:

(2）電動機本身允許全壓?jiǎn)?dòng):

(3）生產機械能夠承受全壓?jiǎn)?dòng)時的沖擊轉矩。

當不滿足全壓?jiǎn)?dòng)條件時,電動機需要采用降壓?jiǎn)?dòng)或其他適當?shù)膯?dòng)方式。低壓鼠籠式電動機常用的降壓?jiǎn)?dòng)方式有星三角啟動、電阻降壓?jiǎn)?dòng)、自耦變壓器降壓?jiǎn)?dòng)、軟啟動器降壓?jiǎn)?dòng)等。目前,給排水行業所采用的降壓?jiǎn)?dòng)方式大多數是軟啟動器降壓?jiǎn)?dòng)。相比其他的降壓?jiǎn)?dòng)方式,軟啟動器有著很大的優越性:

(1）可對啟動電流和轉矩實現簡單靈活的控制:

(2）可平滑地控制電壓和電流:

(3）可實現人機對話并讀取電壓、電流及故障信息等:

(4）可實現現場總線通信:

(5）可采用軟停止控制延長電機的減速時間:

(6）可為電動機提供更全面的保護。

使用軟啟動器降壓?jiǎn)?dòng)的唯一缺陷就是成本較高,軟啟動器的價格比其他幾種降壓?jiǎn)?dòng)的價格要高得多。但隨著經濟實力的提高、軟啟動器功能的不斷完善以及生產成本的下降,除部分消防設備外,使用軟啟動器啟動將成為鼠籠式電動機降壓?jiǎn)?dòng)的主流。

2保護及控制

電動機的保護往往與其拖動設備控制方式有一定關系,保護中通常有控制,控制中也帶有保護。在一般情況下,除設備自帶的保護(如繞組過熱、軸承過熱、滲水、漏油、過力矩等）之外,對于給排水行業中的三相交流低壓電動機應裝設過載保護、斷相保護、短路保護和接地故障保護。

2.2全壓?jiǎn)?dòng)時的主回路及控制回路

低壓交流電動機的主回路一般要求具有隔離功能、控制功能、短路保護功能、過載保護功能、斷相保護功能,目前主流的低壓電動機全壓?jiǎn)?dòng)主要有以下4種主回路接線方式:

(1）熔斷器＋接觸器＋熱繼電器:熔斷器提供隔離功能和短路保護功能,接觸器提供控制功能,熱繼電器提供過載保護功能和斷相保護功能。

(2）普通斷路器＋接觸器＋熱繼電器:普通斷路器提供隔離功能和短路保護功能,接觸器提供控制功能,熱繼電器提供過載保護功能和斷相保護功能。

(3）電動機保護型斷路器＋接觸器:電動機保護型斷路器提供隔離功能、短路保護功能、過載保護功能和斷相保護功能,接觸器提供控制功能。

(4）一體化型電動機保護控制器:集隔離功能、控制功能、短路保護功能、過載保護功能、斷相保護功能于一體。

給排水行業由于低壓電動機功率范圍較大,從0.37kW的電動閥門到250kW的風機水泵都有涉及,綜合考慮各種因素,一般采用普通斷路器+接觸器+熱繼電器的主回路接線方式。

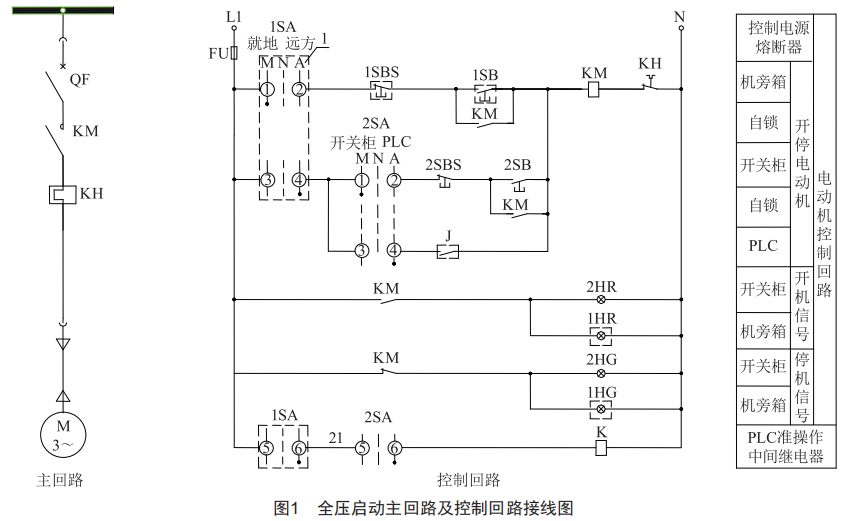

給排水行業中典型的電動機全壓?jiǎn)?dòng)主回路和控制回路接線圖如圖1所示,主回路由斷路器QF、接觸器KM的常開主觸點、熱繼電器KH的熱元件組成,控制電路由啟動按鈕SB、停止按鈕SBS、接觸器KM線圈和常開輔助觸點、熱繼電器KH的常閉觸頭以及其他一些轉換開關、信號燈、中間繼電器等組成。

2.2全壓?jiǎn)?dòng)時保護電器的選擇

2.2.1過載保護

給排水行業中,水泵、風機、攪拌器、推流器等大部分均為連續運行設備,宜裝設過載保護,過載保護動作于斷開電源。在圖1中,電動機過載保護通過熱繼電器KH實現。電動機過載時KH動作,斷開控制電路,接觸器KM失電,切斷主電路,電動機停轉,從而實現過載保護。一般情況下,熱繼電器的整定電流應接近但不小于電動機的額定電流,同時需要考慮到保護的動作時限應躲過電動機正常啟動時間。

2.2.2斷相保護

給排水行業中的直接啟動電動機一般都宜裝設斷相保護。實際工程中使用帶斷相保護功能的熱繼電器即能滿足要求。

2.2.3短路保護

采用低壓斷路器作為短路保護元件。

（1）采用瞬動過電流脫扣器作為短路保護時,其整定電流應取電動機啟動電流的2～2.5倍[2]:當整定電流不在此區間時,可以向上取值,但應滿足末端短路跳閘的靈敏性要求。

（2）采用短延時過電流脫扣器作為短路保護時,其整定電流應不小于電動機的啟動電流,延時時間不小于0.1s

（3）采用電動機保護型斷路器或一體化保護控制器時,為躲過啟動電流,其長延時過電流脫扣器在7.2倍整定電流下的動作時間,應大于電動機的實際啟動時間。

2.2.4接地故障保護

當?shù)蛪簲嗦菲鞯乃矂?dòng)或短延時脫扣器整定值滿足動作靈敏性要求時,應兼作接地故障保護。在TN-S系統中,因?yàn)橄嗑€一中性線短路故障的存在,低壓斷路器的整定值一般都能滿足接地故障保護的要求,當不能滿足要求時,可以選用帶接地故障保護功能的低壓斷路器。

2.3全壓?jiǎn)?dòng)時的控制原理

給排水行業中的設備一般都采用三地控制（就地箱手動、開關柜手動和PLC自動）。以圖1為例,1SA、1SB、1SBS、1HR、1HG安裝于就地箱,2SA、2SB、2SBS、2HR、2HG安裝于開關柜,J為遠程PLC無源觸點。當選擇開關1SA處于就地位置時,電動機只能由現場就地箱手動控制:當選擇開關1SA處于遠程位置、2SA處于開關柜位置時,電動機只能由開關柜手動控制:當選擇開關1SA處于遠程位置、2SA處于PLC位置時,電動機只能由遠程PLC自動控制。由于1SA和2SA的設置,控制的優先級別為就地箱>開關柜>PLC。即使處于遠程控制,但當巡檢人員現場發現故障或緊急情況時,也可以通過1SA現場直接停機。

圖1的控制原理比較簡單,下面以就地箱手動控制為例分析其控制原理:

(1）啟動電動機(按啟動按鈕1SB,接觸器KM的吸引線圈得電,三對常開主觸點閉合,將電動機M接入電源,電動機開始啟動。同時,與1SB并聯的KM的常開輔助觸點閉合,即使松手?jǐn)嚅_(kāi)1SB,吸引線圈KM通過其輔助觸點也可以繼續保持通電,維持吸合狀態。凡是接觸器利用自己的輔助觸點來保持其線圈帶電的,都稱之為"自鎖",這個觸點稱為"自鎖觸點"。由于KM的自鎖作用,當松開1SB后,電動機M仍能繼續啟動,最后達到穩定運轉。

(2）停止電動機(按停止按鈕1SBS,接觸器KM的線圈失電,其主觸點和輔助觸點均斷開,電動機脫離電源,停止運轉。這時,即使松開停止按鈕,由于自鎖觸點斷開,接觸器KM線圈不會再通電,電動機不會自行啟動。只有再次按下啟動按鈕1SB時,電動機方能再次啟動運轉。如果有其他故障保護,可以將故障保護的無源觸點接入電動機啟動回路,故障時就可以自動停機。

2.4軟啟動時的保護和控制

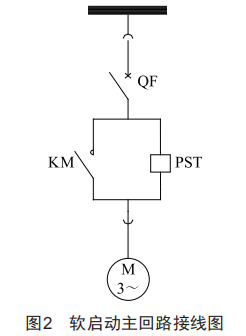

對于給排水行業中一些重要的55kW及以上較大功率水泵、風機等設備,一般采用軟啟動器啟動。以ABB公司生產的PST軟啟動器為例,主回路接線圖如圖2所示,主要由低壓斷路器QF、軟啟動器PST、旁路接觸器KM組成。

短路保護和接地故障保護由低壓斷路器QF提供,過載保護、斷相保護由軟啟動器PST提供。此外,軟啟動器PST還提供大電流、欠載保護、相不平衡、反相保護等電動機的特殊保護,用戶可根據需要自行選擇上述保護。

采用軟啟動時的控制方式也為三地控制(就地控制箱、開關柜和PLC,控制原理和全壓?jiǎn)?dòng)基本相同。

使用軟啟動器可以實現總線通信,可以迅速準確地將電動機運行的一些參數、故障信號輸送至遠方中控室內,實現遠程監控。同時,為避免晶閘管等元件引起的損耗,回路中接入了旁路接觸器KM(如使用PSTB型軟啟動器,其內部自帶旁路接觸器）,當電動機啟動完畢后,旁路接觸器閉合,但軟啟動器內置的保護功能仍然存在。對于給排水行業中的水泵,采用軟啟動器軟停止可以避免水泵急停過程中產生的"水錘"效應,大大延長水泵的使用壽命。

3結語

交流電動機,一直被稱作"工業的馱馬",給排水行業中的主要電動機一旦出現故障,水廠、污水廠就得停產,會給人們生活造成重大影響。電動機的啟動、保護和控制直接關系到電動機的運行成敗與否,因此在相關工程中一定要認真做好這方面的工作,制訂出既經濟又安全的電動機配電和控制方案。
