引言

建設智能化、數字化電網是未來我國電網的發展目標。越來越多的智能變電站已建成,智能變電站配置了各種用于遠程監控的在線監測裝置,與此同時,傳統變電站中正更多地運用智能化運維技術,從而逐漸向智能化電網邁進。傳統變電站中存在大量的模擬量?jī)x表,需要人工去巡視、抄錄,在工作任務繁重、巡檢項目多的情況下,人工巡檢時運行人員的疏忽可能會導致某些儀表漏檢、誤檢,還可能存在對儀表讀數的誤讀和誤判,導致工作質量差。為減少傳統變電站巡視工作中的失誤,提高工作效率,同時進一步推進與巡檢機器人的深度融合,有必要開發一套能實現對傳統模擬量?jī)x表中斷路器動作次數進行智能識別、智能管理、智能預警的系統:同時為配合電網智能化和數字化,本文探討了該系統用于變電站其他傳統模擬量?jī)x表管理和大數據分析動作次數對斷路器健康程度影響的可行性。

1計算機圖像識別原理

隨著變電站智能化運維的深入,越來越多的變電站采用巡檢機器人和視頻監控等智能技術對設備進行智能巡視,各類智能巡視技術都是以計算機圖像識別技術為載體,實現對各類模擬式表計的識別。

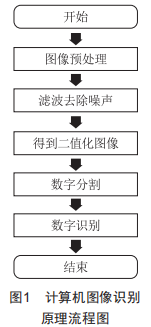

計算機圖像識別主要包括圖像預處理、圖像分割、目標描述、樣本匹配算法等幾個步驟。首先對圖像進行灰化處理及噪聲濾波等預處理:再根據需識別表計的特點,在圖像中匹配相同的形狀,可以快速定位數字區域:然后對得到的數字區域使用一種方便的水平和垂直投影方法,將單個數字分割開:最后,由于圖像的標準化基本排除了干擾,因此使用相同或近似的數字字體制作的模板對分割開的字符采用匹配算法進行模板匹配,可以得到數字讀數的結果。流程如圖1所示。

1.1圖像預處理

圖像預處理的目的是對斷路器動作次數表進行灰度預處理,消除干擾因素,突出識別對象。具體流程主要是對儀表進行黑白化,再截取圖片,獲得目標儀表圖像數字區域,此時讀取儀表中的數字存在許多電信號的噪聲干擾,無法直接進行識別,因此必須對圖像實行濾波去噪。在儀表圖像去噪的過程中,二值噪聲對圖像的干擾最大,采用中值濾波的方式處理儀表圖像中的二值噪聲,效果十分顯著。

1.2二值化和圖像分割

針對經過預處理的儀表圖像,利用神經算法對數字式顯示盤中的數字字符進行二值化處理和圖像分割。讀數區域已經二值化,因此只有黑白兩種灰度值,首先必須判斷數字是否傾斜,若傾斜需增加傾斜調整步驟,不傾斜則通過采用水平和垂直像素投影的方法,得到類似于直方圖的水平和垂直方向的灰度值統計圖,并在波谷進行分割,最終實現數字字符的定位和分割。

1.3識別結果

樣本匹配算法具有使用范圍廣、匹配效率高、便于操作等優點,適用于數字式表盤的圖像識別。樣本匹配算法的關鍵是在標準圖像中選取標準數字,建立標準數字?jǐn)?shù)據庫,保證樣本的選取和待識別的數字大體一致,且儀表圖像數字結構沒有變化、非常穩定。變電站內斷路器動作次數表計的圖像中數字顯示方式大致一樣,結構基本相同,因此符合該算法的基本要求。識別過程如下:由于圖像的標準化基本排除了干擾,因此使用分割開的字符與標準數字?jǐn)?shù)據庫進行模板匹配,可以得到斷路器動作次數表計上的讀數結果。

2功能設計

本系統的主要功能是對斷路器動作次數進行圖像識別、自動讀數、自動填表、自動預警,并通過可視化技術將斷路器動作次數以曲線圖的方式呈現,實現對斷路器動作次數的智能管理。系統的框架包括數據抄錄、查詢統計、智能分析、設備臺賬、系統管理等五大模塊,如圖2所示。

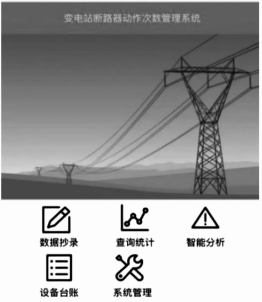

圖2系統主界面

2.1設備臺賬

該模塊主要功能是建立相應的變電站和電壓區域斷路器臺賬,能根據現場實際情況新增和刪除設備臺賬,便于后續圖像識別時一一對應,如圖3所示。

2.2智能抄錄

該模塊是本系統的核心模塊,主要用于實現斷路器動作次數智能識別,如圖4所示。該模塊能將已拍攝或?qū)崟r(shí)拍攝的斷路器動作次數表計的圖片智能識別成動作次數,并按廠站、年月保存,建立動作次數數據庫,用于后續的查詢、分析、預警等功能。

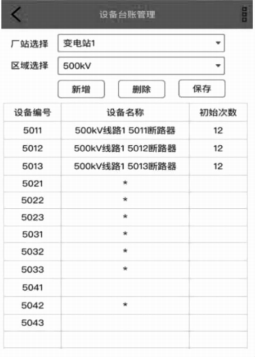

圖3設備臺賬模塊

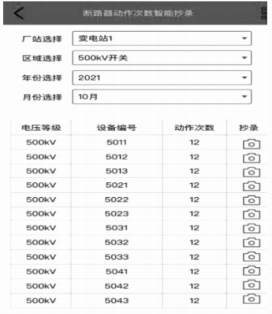

圖4智能抄錄模塊

2.3查詢統計

該模塊的功能是將已識別的斷路器動作次數進行匯總統計,以曲線圖的形式可視化展出,如圖5所示。斷路器動作次數的抄錄周期是1次/月,該模塊可以實現縱向?qū)Ρ?對同一斷路器不同月份的動作次數進行對比,能清晰地了解該斷路器在一個月的定期維護周期內的相對動作次數,核對其是否與實際相符,查找其次數過多的原因:還可以實現橫向?qū)Ρ?對同一電壓等級、同一類型的斷路器進行對比,實現對變電站內所有斷路器的全了解、全管理。

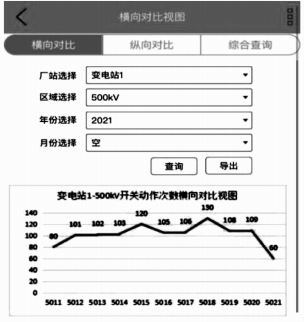

圖5查詢統計模塊

2.4智能分析

該模塊的主要功能是對斷路器健康狀態的智能預警,如圖6所示。斷路器存在極限動作次數,當次數達到或接近極限次數時,應及時對其進行更換,消除電網、設備、人身等安全風險。根據不同斷路器的出廠參數設置了對應的極限動作次數,并以極限動作次數的80%為門檻值,本模塊能統計實際動作次數達到對應門檻值的斷路器。另外,本模塊還能分析出每個月變化次數最多的10個斷路器,便于運維人員進行管理及重點關注。

圖6智能分析模塊

2.5系統配置

該模塊的功能主要是根據不同的需求,對本管理系統的用戶權限進行管理,如圖7所示。

圖7系統配置模塊

3功能驗證

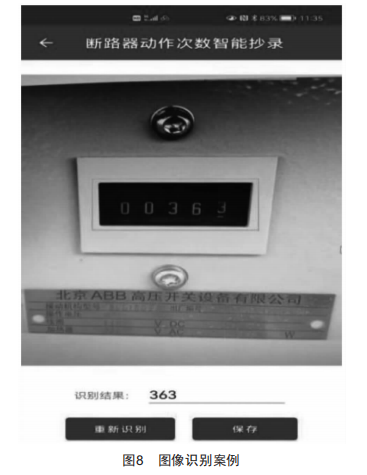

采用本套系統對采集回來的斷路器動作次數圖像進行了千余次識別,正確率很高,如圖8所示。除此之外,本套系統還能與巡檢機器人采集到的圖片對接,在線識別并統計,免去人工抄錄和統計數據,平均節省工時1h以上。

4應用前景

隨著智能化變電站建設和變電站智能運檢的推進,采用智能巡檢機器人和無人機對傳統變電站中大量存在的模擬量?jī)x表進行巡視拍照、圖像識別、智能預警已成為當下的熱門趨勢。本文提出了一套變電站斷路器動作次數智能管理系統,該系統能夠?qū)崿F(xiàn)對斷路器動作次數表計的智能識別、智能預警,具有一定的實踐意義,在將來的智能化運維中還可以橫、縱向延伸覆蓋到更多的表計類定期維護中。

（1）橫向方面:當前變電站內仍存在許多像斷路器動作次數一樣的數據,例如避雷器動作次數、變壓器有載調壓開關動作次數等需要人工去抄錄、統計,本套管理系統可以延伸到上述表計抄錄的管理中,進一步與巡檢機器人數據對接,實現變電站智能運檢管理擴大化。

（2）縱向方面:通過變電站斷路器動作次數智能管理系統對斷路器動作次數數據的管理,建立標準數據庫,在斷路器足夠多、時間足夠長,形成大量數據的情況下,可以通過大數據分析出各類、各型斷路器的使用年限、動作次數等對斷路器健康程度的影響等信息,實現變電站內設備的數字化管理。

5結語

變電站斷路器動作次數智能管理系統對斷路器動作次數實現智能識別、智能管理,并擴展到其他全數字的儀表識別,符合"機器代人"的智能化趨勢,大大提高了工作效率,同時還能與大數據分析結合對斷路器的健康狀態進行診斷,實現設備全過程管理。
